Устройство очистки и подготовки воздуха П-ППВМ16
| Назначение
Устройство очистки воздуха П-ППВМ предназначено для подготовки сжатого воздуха для газостатических подшипников шлифовальных станков и пневмоприводах различного назначения с повышенными требованиями к очистке воздуха.
Основные характеристики
Устройство обеспечивает:
- предварительную очистку сжатого воздуха от твердых частиц, капельной влаги и масла;
- осушку сжатого воздуха;
- удаление отделенного конденсата;
- тонкую очистку сжатого воздуха;
- регулирование и автоматическое поддержание на заданном уровне величины давления;
- визуальный контроль регулируемого давления;
- отключение пневмопривода от подводящей магистрали;
- предотвращение обратных потоков сжатого воздуха.
| Параметр |
Нормы для типоразмеров |
| П-ППВМ 16-14 |
П-ППВМ 16-24 |
Условный проход, мм
| 16 |
|
| Присоединение |
К1/2" |
К1/2" |
| Давление, МПа (кгс/см2):
номинальное
минимальное
|
1,0(10)
0,1(1,0) |
| Диапазон настройки давления на выходе, МПа (кгс/см2) |
0,05—0,9 (0,5—9,0) |
| Номинальный расход воздуха при давлении на выходе 0,63 МПа, м3/мин, не менее |
1,25 |
| Абсолютная тонкость фильтрации, мкм |
5 |
0,5 |
| Степень очистки, %, не менее |
- |
99,9 |
| Снижение температуры точки росы, oС, не менее |
-10 |
| Масса, кг, не более |
3,5 |
4,5 |
| Примечание. Расход воздуха для промежуточного отбора при расходе на выходе 1,25 м3/мин — не более 1 м3/мин. |
Устройcтво и работа

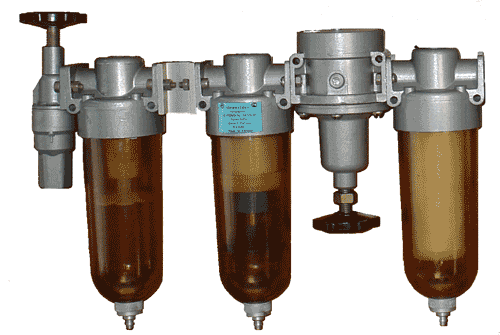

Устройство очистки П-ППВМ16-14 (рис.а) состоит из вентиля с обратным клапаном 1 и модульных устройств: фильтра-влагоотделителя 2, коллектора 3 для отбора воздуха после предварительной очистки, осушителя 4 и редукционного пневмоклапана 5.
Вентиль с обратным клапаном 1 служит для перекрытия потока сжатого воздуха через устройство и предотвращения обратного потока. Фильтр-влагоотделитель 2 центробежного действия — для предварительной очистки сжатого воздуха, осушитель 4 - для осушки сжатого воздуха (снижения температуры точки росы на 10°С) и отделения сконденсированной влаги, а также твердых частиц размером более 5 мкм, редукционный клапан 5 - для настройки и поддержания уровня давления на выходе.
В устройство П-ППВМ16-24 дополнительно входит фильтр тонкой очистки 6, обеспечивающий очистку сжатого воздуха от частиц размером более 0,5 мкм.
В фильтрах-влагоотделителях, осушителях и фильтрах тонкой очистки устройство для отвода конденсата (в нижней части стакана) является полуавтоматическим и обеспечивает сброс конденсата при прекращении подачи сжатого воздуха (падении давления в стакане для сбора конденсата ниже минимального рабочего).
Устройство для полуавтоматического отвода конденсата обеспечивает также возможность ручного отвода.
Климатические исполнения устройств очистки сжатого воздуха УХП и О (только для тропиков), категория размещения 4 по ГОСТ 15150-69.
Указания по применению
Сжатый воздух, подводимый к устройству очистки сжатого воздуха, должен быть очищен не грубее 12 класса загрязненности по ГОСТ 17433-80.
Монтажное положение фильтра-влагоотделителя, осушителя и фильтра тонкой очистки — вертикальное. Для закрепления устройства очистки используют отверстия диам. 6,6.
Сливные отверстия фильтра-впагоотделителя, осушителя и фильтра тонкой очистки следует подсоединить к дренажной системе для отвода конденсата, а при отсутствии дренажной системы — предусмотреть специальные емкости.
Пример обозначения при заказе
Пример обозначения при заказе устройства очистки сжатого воздуха с условным проходом 16 мм, для класса 0 загрязненности сжатого воздуха на выходе, с конической присоединительной резьбой и полуавтоматическим отводом конденсата, климатического исполнения УХП, категории размещения 4:
Устройство П-ППВМ 16-24 УХЛ4. |
|
