Фитинги и пневмосоединения|
Цанговые фитинги
Цанговые фитинги серий “RAP” и “Tecno-RAP” предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида (рилсана), нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой. Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг в различных областях машиностроения, включая вакуумные системы. Фитинги имеют корпус из никелированной латуни (серия “RAP”) или ударопрочного технополимера (серия “Tecno-RAP”). Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербунана (NBR) не содержащего силикона. Нажимное кольцо цанги и направляющие втулки трубки выполнены из пластика или никелированной латуни. Для удобства монтажа прямые фитинги помимо наружной шестигранной головки имеют и внутреннее шестигранное отверстие. Угловые фитинги выполнены поворотными. Таким образом фитинги легко можно установить даже в самых труднодоступных местах.
Требуемая точность трубок из нейлона, полиамида или полиэтилена для корректной работы фитингов:
Наружный диаметр 4мм и 5мм +0,05мм / -0,08мм
Наружный диаметр от 6мм до 14мм +0,05мм / -0,1мм
трубок из полиуретана для корректной работы фитингов:
Наружный диаметр от 4мм до 14мм +0,15мм / -0,1мм |
 |
Фитинги с накидной гайкой
Данные фитинги предназначены для присоединения пластиковых трубок к пневмоаппаратуре. Фиксация и уплотнение трубки обеспечивается путем её зажима между коническими поверхностями фитинга и гайки. Такое соединение хорошо противостоит вибрациям и загрязнениям в окружающей среде. Фитинги выполнены из никелированной латуни. Для данной серии фитингов важно чтобы внешний и внутренний диаметр трубки соответствовали указанным в таблице через дробь. Например, трубка 8/6 означает, что наружный диаметр трубки должен быть 8 мм, а внутренний - 6 мм. Рабочая температура определяется допустимой температурой для присоединенных трубок. Максимально допустимое давление 25 бар. |
 |
Универсальные обжимные фитинги
Обжимные фитинги предназначены для присоединения медных трубок к пневмоаппаратуре. Фиксация и уплотнение трубки обеспечивается путем деформации латунной обжимной втулки (артикул 211) в материал трубки при закручивании гайки фитинга. При замене трубки необходимо заменить и обжимную втулку. Фитинги позволяют фиксировать и пластиковую трубку при условии использования поддерживающей втулки (артикул 212), которая устанавливается внутрь пластиковой трубки. Таким образом трубка фиксируется между двумя втулками. При замене трубки необходимо заменить обжимную и поддерживающую втулки. Фитинги выполнены из никелированной латуни. Рабочая температура определяется допустимой температурой для присоединенных трубок. Максимально допустимое давление 25 бар. |
 |
Соединительные фитинги
Соединительные фитинги предназначены для согласования присоединительных резьб пневмоаппаратуры и пневмолиний. Фитинги выполнены из никелированной латуни. Рабочая температура определяется допустимой температурой для присоединенных трубок. Максимально допустимое давление 25 бар. |
 |
Быстроразъемные соединения с самозапиранием.
Самозапирающиеся быстроразъемные соединения (G1/8, G1/4, G3/8 и G1/2) применяются для подключения и отключения переносного пневматического инструмента и приспособлений к магистрали сжатого воздуха, без отключения давления. Это экономит значительное количество времени. Быстроразъемные соединения с самозапиранием состоят из замка, с обратным клапаном и фиксатором, и ключа. Сжатый воздух проводится со стороны замка, который закрывает магистраль при вынутом ключе и открывает ее при установленном ключе. Ключ легко фиксируется в замке и вынимается из него при нажатии на подвижную муфту. Третья цифра в обозначении модели (5 или 8) показывает условный проход. Модели, имеющие одинаковую третью цифру, могут быть соединены вместе. Замок и ключ заказываются отдельно. |
 |

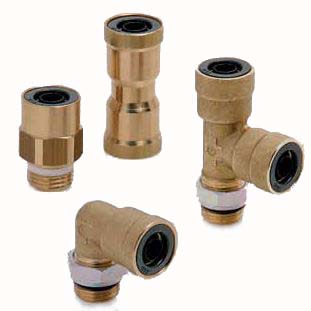

Фитинги для тормозных систем транспортных средств
Фитинги серии 9000 C-Truck предназначены для коммутации полиамидных трубопроводов в пневматических тормозных системах транспортных средств. Конструкция фитингов соответствует всем требованиям, предъявляемым к соединениям, применяемых в тормозных системах, обеспечивает высоконадежное герметичное соединение с трубкой, безупречную ремонтопригодность, позволяя производить замену трубки без разборки и снятия фитинга при помощи специального приспособления. Фитинги соответствуют требованиям DIN74324, DIN50021 SS, DIN IEC 68 T2-6, ГОСТ 4364-81 (разд. 2) ГОСТ Р 51190-98 (разд. 5), что подтверждено сертификатами соответствия TŰV и РОСС. |
 |
Присоединительные резьбы
Пневматические фитинги и соединения выполнены с цилиндрической или конической дюймовой трубной резьбой. Цилиндрическая резьба имеет в обозначении индекс “G”. Для обеспечения герметичности соединения с цилиндрическими резьбами используются прокладки из мягкого материала (алюминий, пластик, резина). Коническая резьба имеет в обозначении индекс “R”. Резьба является самоуплотняющейся. Для обеспечения герметичности соединения фитинга с конической резьбой и отверстия с цилиндрической резьбой необходимо использовать герметики или фум-ленту.
|
|
|
