| Назначение
Распределители трех- и пятилинейные с условным проходом (Ду) 4; 6;10 и16 мм двух- и трехпозиционные с электропневматическим с возможностью ручного дублирования одно- и двухстронним управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства: цилиндрический золотник с эластичными уплотнениями.
Присоединение: резьбовые отверстия в корпусе распределителя.
Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50оС.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
Пневмораспределители устанавливаются в любом пространственном положении кроме двухпозиционных с двухсторонним управлением, для которых монтажное положение-горизонтальное. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.
Распределитель 3/2 с односторонним управлением изготавливается в нормально-закрытом (НЗ) и нормально-открытом (НО) исполнении. В исзодном положении для НЗ исполнения канал питания отсечен от выходного канала (2), который соединен с атмосферным, а для НО исполнений канал питания соединен с каналом (2), атмосферный отсечен.
Основные характеристики пневмораспределителей
|
Наименование
изделия
|
Присоединение, дюйм
|
Пропускная способность Кv*,
не менее м3/ч
|
Пневмосхема
|

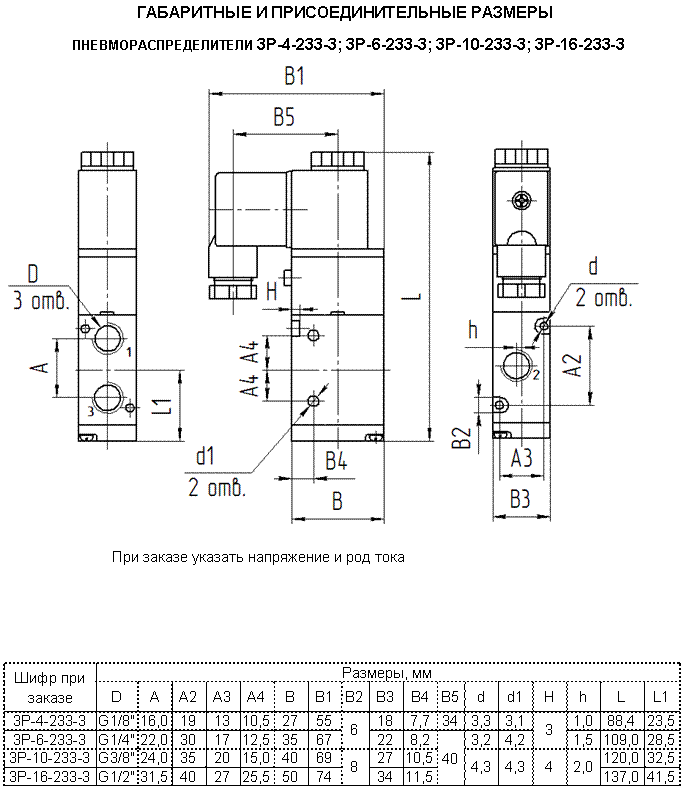

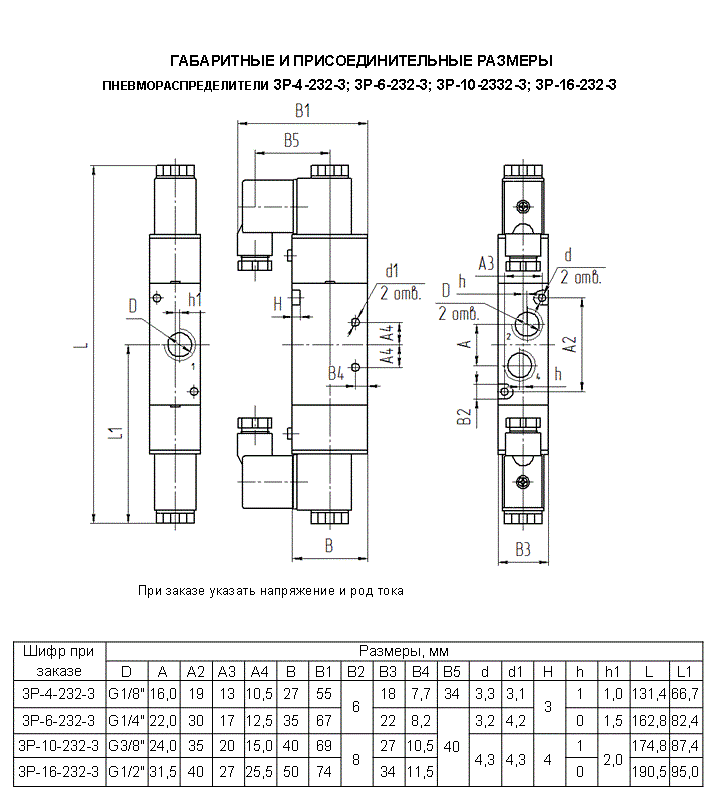

Габаритный чертеж
|
|
3Р-4-233-3
|
G1/8"
|
0,75
|
 |
 |
|
3Р-6-233-3
|
G1/4" (G1/8")**
|
1,04
|
|
3Р-10-233-3
|
G3/8" (G1/4")**
|
1,95
|
|
3Р-16-233-3
|
G1/2"
|
3,26
|
|
3Р-4-232-3
|
G1/8"
|
0,75
|
 |
 |
|
3Р-6-232-3
|
G1/4" (G1/8")**
|
1,04
|
|
3Р-10-232-3
|
G3/8" (G1/4")**
|
1,95
|
|
3Р-16-232-3
|
G1/2"
|
3,26
|
|

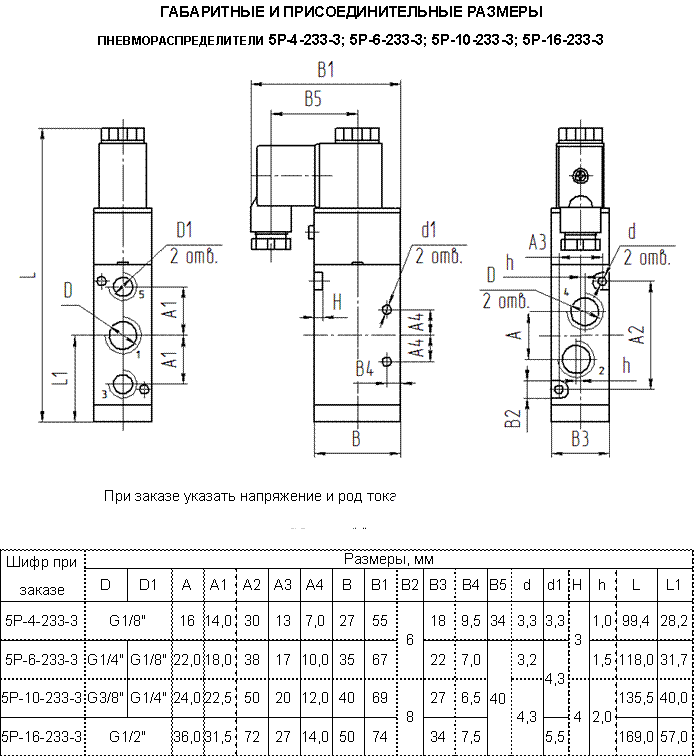

5Р-4-233-3
|
G1/8"
|
0,75
|
 |
 |
|
5Р-6-233-3
|
G1/4" (G1/8")**
|
1,04
|
|
5Р-10-233-3
|
G3/8" (G1/4")**
|
1,95
|
|
5Р-16-233-3
|
G1/2"
|
3,26
|
|

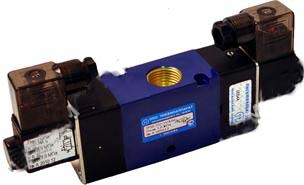

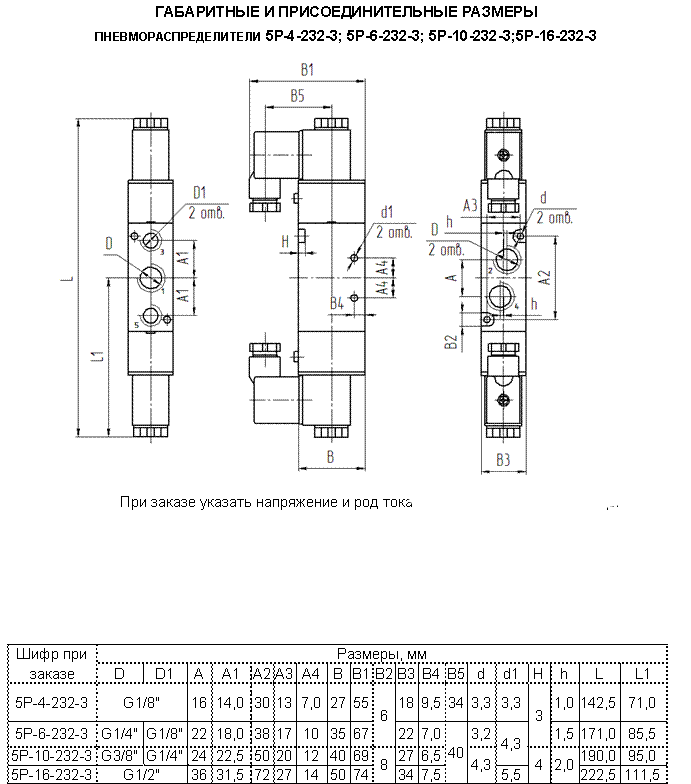

5Р-4-232-3
|
G1/8"
|
0,75
|
 |
 |
|
5Р-6-232-3
|
G1/4" (G1/8")**
|
1,04
|
|
5Р-10-232-3
|
G3/8" (G1/4")**
|
1,95
|
|
5Р-16-232-3
|
G1/2"
|
3,26
|
|

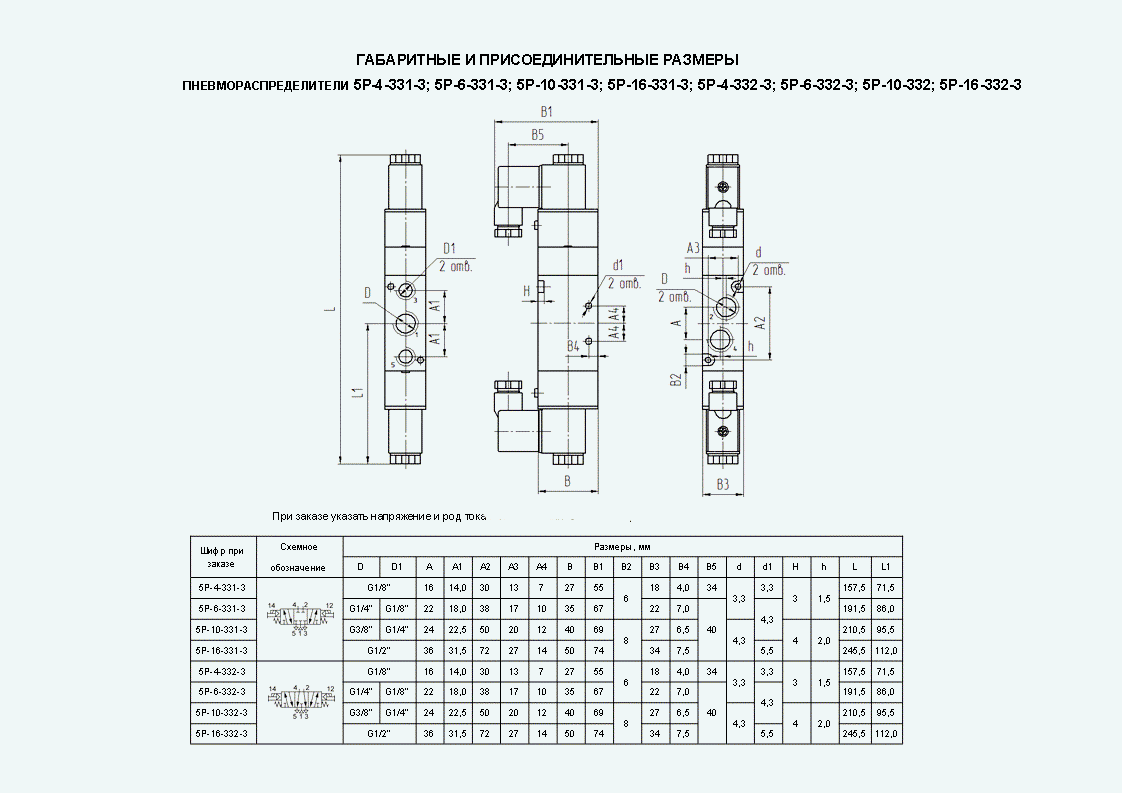

5Р-4-331-3
|
G1/8"
|
0,75
|
 |
|
|
5Р-6-331-3
|
G1/4" (G1/8")**
|
1,04
|
|
5Р-10-331-3
|
G3/8" (G1/4")**
|
1,95
|
|
5Р-16-331-3
|
G1/2"
|
3,26
|
|
5Р-4-332-3
|
G1/8"
|
0,75
|
 |
|
|
5Р-6-332-3
|
G1/4" (G1/8")**
|
1,04
|
|
5Р-10-332-3
|
G3/8" (G1/4")**
|
1,95
|
|
5Р-16-332-3
|
G1/2"
|
3,26
|
*-Kv определяется по ГОСТ 14691
**-Присоединение атмосферных пневмолиний «3» и «5», дюйм
Пример записи при заказе
Пример записи условного обозначения пневмораспределителя пятилинейного, двухпозиционного с электропневматическим односторонним управлением и пружинным возвратом, присоединение трубное с конической резьбой, климатического исполнения УХЛ, категории размещения 4:
5Р-6-233-3 УХЛ4 ТУ2-053-00224842-027-92 |
|
Структура
обозначения
распределителей
Каталог пневмораспределителей |
