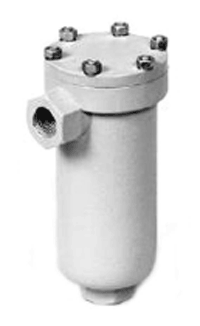

Фильтр магнитный ФММ

Назначение магнитного сепаратора

Фильтры магнитные предназначены для комплектации металлорежущих станков, кузнечно-прессового и другого оборудования.

Устройство магнитного сепаратора

Загрязненная жидкость поступает в сепаратор через входное отверстие и попадает в полость между магнитным патроном и пружинными элементами. Магнитные частицы осаждаются на магнитном патроне и далее жидкость, проходя через зазоры в пружинных элементах, дополнительно очищается от немагнитных и остаточных магнитных частиц и поступает на выход.

Основные характеристики магнитных сепараторов

Фильтры обеспечивают очистку минеральных масел и смазочно-охлаждающих жидкостей (керосина, смесей минерального масла с керосином) вязкостью от 1 до 75 мм2/с в диапазоне температур от +10 до +50оС.
Климатическое исполнение и категория размещения - для умеренного климата (УХЛ4) и тропическое (О4.1).

Основные параметры сепараторов приведены для жидкости вязкостью 20 мм2/с.

Параметр ФММ21 ФММ22 ФММ23 ФММ24 ФММ25 ФММ26 ФММ27
Условный проход, мм 16 20 25 32 50 63 100
Номинальный расход, л/мин 8 12,5 25 50 100 200 400
Присоединение М20х1,5_6Н
Номинальное давление, МПа 1,6
Степень очистки,не хуже, %:
-при однократном пропускании жидкости
- при многократном пропускании жидкости

73
88
Перепад давлений на сепараторе при номинальном расходе, не более, МПа 0,025
Масса,кг 1,3 1,7 3,0 3,8 8,3 16,0 45,0

Пример обозначения при заказе

Пример условного обозначения сепаратора для эксплуатации в умеренном климате:
Сепаратор магнитный ФММ21 УХЛ4 ТУ2-053-1838-87.


ФММ
