Назначение щелевого фильтра
Фильтры щелевые предназначены для предварительной очистки минеральных масел и смазочно-охлаждающих жидкостей на масляной основе вязкостью от 7 до 600 мм2/с при давлении до 6,3 МПа при температуре жидкости от +10 до +55оС и температуре окружающей среды от -60 до +50оС.
Основные характеристики щелевых фильтров
Фильтры выпускаются в двух исполнениях:
- в корпусе с резьбовым присоединением, монтируемые на трубопроводе (М-метрическая резьба, К-коническая) - исполнение 1;
- встраиваемые, монтируемые непосредственно на корпусе механизма - исполнение 2.
| Обозначение |
Условный проход, мм |
Присоединение |
Тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Масса, кг |
| 10-80-1 |
10 |
К3/8" (М16х1,5) |
80 |
10 |
2,1 |
| 16-80-1 |
16 |
К1/2" (М22х1,5) |
16 |
2,1 |
| 25-80-1 |
16 |
К1/2" (М22х1,5) |
25 |
4,5 |
| 40-80-1 |
20 |
К3/4" (М27х2) |
40 |
5,12 |
| 16-125-1 |
10 |
К3/8" (М16х1,5) |
125 |
16 |
2,1 |
| 25-125-1 |
16 |
К1/2" (М22х1,5) |
25 |
2,15 |
| 40-125-1 |
16 |
К1/2" (М22х1,5) |
40 |
4,5 |
| 63-125-1 |
20 |
К3/4" (М27х2) |
63 |
5,12 |
| 10-80-2 |
10 |
Встраиваемое |
80 |
10 |
1,47 |
| 16-80-2 |
16 |
16 |
1,53 |
| 25-80-2 |
16 |
25 |
3,15 |
| 40-80-2 |
20 |
40 |
3,57 |
| 16-125-2 |
10 |
Встраиваемое |
125 |
16 |
1,47 |
| 25-125-2 |
16 |
25 |
1,53 |
| 40-125-2 |
16 |
40 |
3,15 |
| 63-125-2 |
20 |
63 |
3,57 |
Примечание:
Основные параметры фильтров приведены для минеральных масел вязкостью от 18 до 23 мм2/с.
Пример обозначения при заказе
Пример условного обозначения фильтра с номинальным расходом 10 л/мин и тонкостью фильтрации 80 мкм исполнения 1 для эксплуатации в умеренном климате:
Фильтр щелевой 10_80-1М УХЛ4 ГОСТ21329. |
|

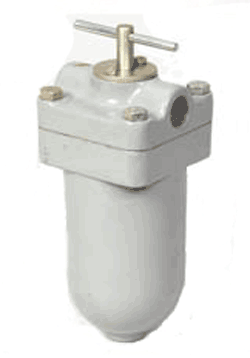

Фото

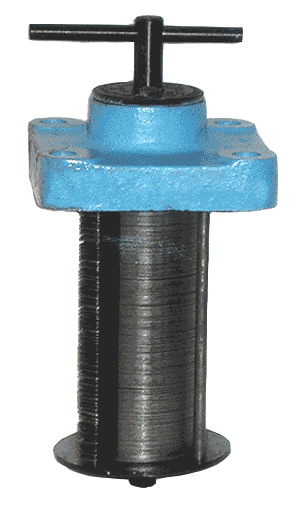

Фильтр встраиваемый
|
