| Назначение влагоотделителя
Фильтры-влагоотделители предназначены для очистки сжатого воздуха от твердых частиц, воды и минерального масла в пневматических приводах и системах. Они обеспечивают разумную достаточность очистки, просты в эксплуатации, надежны, не требуют подвода энергии.
Основные характеристики фильтров-влагоотделителей
Минимальное давление воздуха - 0,1 МПа (автоматический отвод конденсата).
Для ручного отвода минимальное давление не ограничивается.
Фильтры монтируются в пневмосистемах в вертикальном положении непосредственно на трубопроводе.
Фильтры-влагоотделители работают на сжатом воздухе, очищенном не грубее 12 класса загрязненности по ГОСТ 17433-80.
| Параметры |
Типоразмеры |
| 22-4Х40 |
22-6Х40 |
22-10х40
22у-10х40
26-10х40 |
22-16х40
22у-16х40
26-16х40 |
22-25х40
26-25х40 |
22-40х40 |
| Условный проход, мм |
4 |
6 |
10 |
16 |
25 |
40 |
| Номинальное давление,МПа |
1,0 |
| Пропускная способность. Кv, м3/ч, не менее
|
0,19 |
0,3 |
2,5 |
3,5 |
7,0 |
15,0 |
| Расход воздуха при давлении на выходе 0,63 МПа, м3/мин: номин., не менее / миним., не более |
0,125 / 0,025 |
0,250 / 0,050 |
0,800 / 0,160 |
2,00 / 0,400 |
5,00 / 1,00 |
12,5 / 2,50 |
| Абсолютная тонкость фильтрации, мкм |
40 |
| Степень влагоотделения, %, не менее |
95 |
| Потеря давления при максимальном расходе, МПа, не более
|
0,025 |
0,040 |
0,016 |
0,020 |
0,032 |
0,042 |
| Номинальная вместимость резервуара для сбора конденсата, л, не менее: норм./ увелич.
|
0,01 |
0,025 |
0,1/0,25 |
0,1/0,25 |
0,25 |
1,0 |
| Присоединительная резьба по ГОСТ 6111-52 |
К/g" |
К1/4" |
К3/8" |
К1/2" |
К1" |
К1`/2" |
| Габаритные размеры, мм
|
40х40х 95 |
52х52х 120 |
86х86х 185
86х86х 250 |
86х86х 260 |
130х120х 340 |
165х165х 400 |
| Масса,кг |
0,2 |
0,35 |
1,1; 1,7; 2,0 |
2,2 |
3,5 |
7,4 |
| Установленный ресурс составляет 12 000 часов |
Варианты исполнения:
с ручным отводом конденсата (22-4х40, 22-6х40, 22-10х40. 22у-16х40, 22-25х40, 22-40х40);
с автоматическим отводом конденсата (26-10х40, 26-16х40,26-25х40).
Буква «у» означает использование увеличенного резервуара для сбора конденсата.
Климатические исполнения УХЛ и О, категория размещения 4 по ГОСТ 15150-69.
Пример обозначения при заказе
Фильтр-влагоотделитель 22... ТУ 4151-003_00220859-95 |
| |

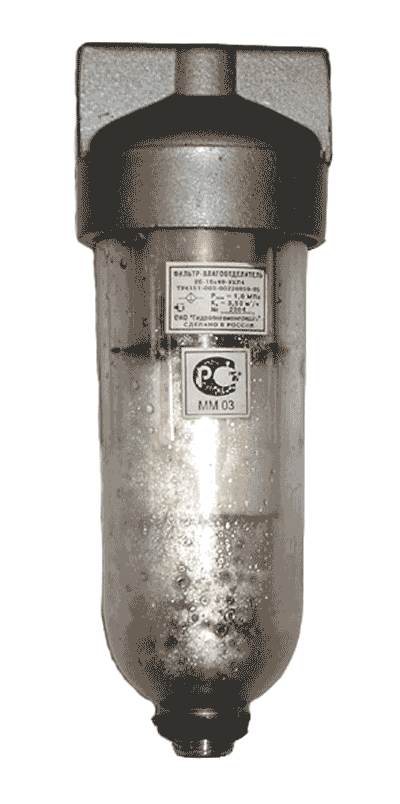

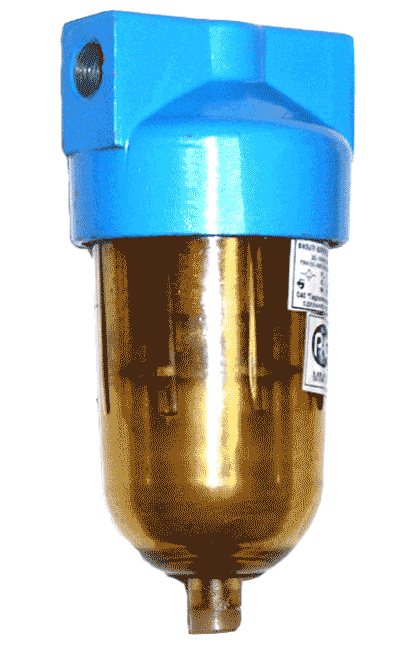

Фильтр-влагоотделитель
22-10x40, 22-10х80
26-16x40
26-16х80

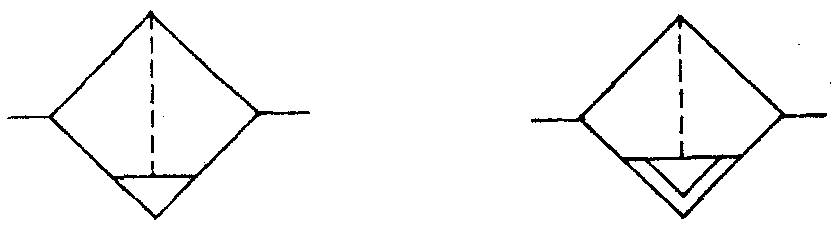

Пневмосхема фильтра-влагоотделителя
Каталог фильтров-влагоотделителей |
