| Назначение влагоотделителей
Фильтр-влагоотделитель с условными проходами 10 и 16 мм П-ФВ предназначен для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц и удаления конденсата в пневматических приводах и системах промышленного оборудования.
Основные характеристики фильтров-влагоотделителей
| Параметры |
Типоразмеры |
| П-ФВ-10-1 |
П-ФВ-10-2 |
П-ФВ-16-1 |
П-ФВ-16-2 |
| Условный проход, мм |
10 |
16 |
| Номинальное давление, МПа |
1,0 |
| Минимальное давление на входе, МПа |
0,1 |
| Расход воздуха при давлении на выходе 0,63 МПа, м3/мин: номин., не менее / миним., не более |
1,25 / 0,16 |
1,25 / 0,16 |
2,0 / 0,16 |
2,0 / 0,16 |
| Абсолютная тонкость фильтрации, мкм |
40 |
| Степень влагоотделения, %, не менее |
90 |
| Полезная емкость резервуара, см3 |
100 |
| Отвод конденсата |
Полуавтоматический с возможностью ручного |
| Масса, кг, не более |
1,2 |
Варианты исполнения
| Исполнение |
Присоединение |
| П-ФВ-10-1-0-... П-ФВ-10-1-1-... |
КЗ/8" ГОСТ6111-52 |
| П-ФВ-10-2-0-... П-ФВ-10-2-1-... |
G3/8-A ГОСТ6357-81 |
| П-ФВ-16-1-0-... П-ФВ-16-1-1-... |
К1/2" ГОСТ6111-52 |
| П-ФВ-16-2-0_... П-ФВ-16-2-1-... |
G1/2-A ГОСТ6357-81 |
| Обозначение |
Варианты исполнения |
П-ФВ-ХХ-Х-Х-ХХХ Х |
Условный проход, мм (10, 16) |
П-ФВ-<ХХ-Х-Х-ХХХ Х |
Присоединение:
1-с конической дюймовой резьбой по ГОСТ 6111-52
2-с трубной резьбой по ГОСТ 6357-81 |
П-ФВ-ХХ-Х-Х-ХХХ Х |
резервуар:
0-металлический;
1-прозрачный |
П-ФВ-ХХ-Х-Х-ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример записи условного обозначения фильтра-влагоотделителя с условным проходом 10 мм, с присоединительной резьбой К3/8" по ГОСТ 6111, с металлическим резервуаром, климатического исполнения УХЛ, категории размещения 4:
Фильтр-влагоотделитель П-ФВ-10-1-0-УХЛ4 ТУ4151-004-00221287-97. |
|

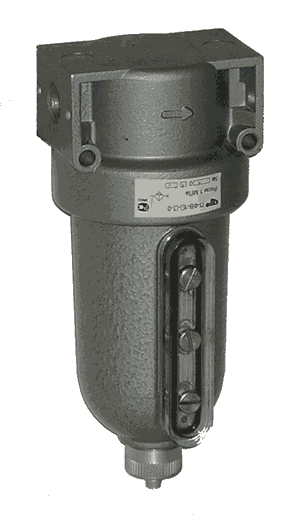

Фильтр-влагоотделитель
П-ФВ
Пневмосхема П-ФВ

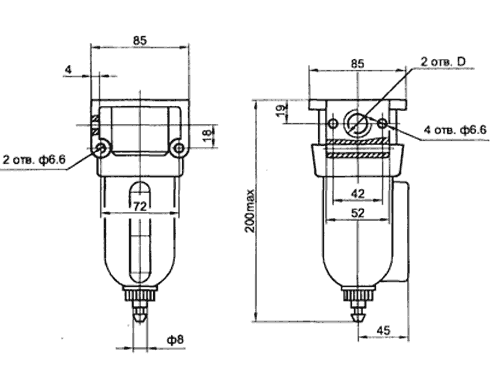

фильтр-влагоотделитель габаритный чертеж
|
