| Назначение
Модульные устройства П-МК01, П-МК02, П-МКО3 предназначены для подготовки сжатого воздуха.
Основные характеристики
Устройства выполняют следующие функции:
- П-МК01 - очистку сжатого воздуха от капельной влаги и твердых частиц;
- П-МК02 - очистку от твердых частиц и осушку сжатого воздуха;
- П-МК03 - очистку сжатого воздуха от субмикронных частиц.
| Параметр |
Нормы для типоразмеров П-МК01- |
| 064 |
066 |
068 |
104 |
106 |
108 |
164 |
166 |
168 |
254 |
256 |
258 |
| Условный проход |
6 |
10 |
16 |
25 |
| Номинальное / минимальное давление, МПа |
1,0 / 0,2 |
| Максимальный расход воздуха при давлении на
входе 0,63 МПа, м3/мин |
0,18 |
0,20 |
0,25 |
0,88 |
1,0 |
1,25 |
1,40 |
1,60 |
2,0 |
3,5 |
4,0 |
5,0 |
| Абсолютная тонкость фильтрации, мкм |
10 |
25 |
40 |
10 |
25 |
40 |
10 |
25 |
40 |
10 |
25 |
40 |
| Степень влагоотделения, % |
95 |
| Пропускная способность Кv, м3/час, не менее |
0,21 |
0,24 |
0,30 |
1,26 |
1,44 |
1,80 |
1,75 |
2,0 |
2,5 |
5,6 |
6,4 |
8,0 |
| Класс загрязненности сжатого воздуха на входе / выходе |
12 / 6,8 |
| Полезная вместимость резервуара, см3 |
25 |
70 |
200 |
| Параметр |
Нормы для типоразмеров |
| П-МК02- |
П-МК03_ |
| 061 |
101 |
161 |
251 |
060 |
100 |
160 |
250 |
| Условный проход, мм |
6 |
10 |
16 |
25 |
6 |
10 |
16 |
25 |
| Номинальное/ минимальное давление, МПа |
1,0 / 0,2 |
| Максимальный расход воздуха при давлении на входе 0,63 МПа, м3/мин |
0,25 |
1,25 |
1,25 |
2,0 |
0,25 |
1,25 |
1,25 |
2,0 |
| Абсолютная тонкость фильтрации, мкм |
5,0 |
0,5 |
| Снижение темп. точки росы по сравнению с рабочей температурой сжатого воздуха, оС, не менее |
10 |
- |
| Степень очистки, %, не менее |
- |
99,9 |
| Пропускная способность Kv, м3/час, не менее |
0,27 |
1,25 |
1,25 |
2,0 |
0,4 |
2,55 |
2,55 |
4,0 |
| Класс загрязненности сжатого воздуха на входе / выходе |
6 / 1 |
1 / 0 |
| Полезная вместимость резервуара, см3 |
25 |
70 |
70 |
200 |
25 |
70 |
70 |
200 |
Указания по применению
Устройства применяются в пневмосистемах при давлении от 0,10 до 1,0 МПа.
Вибропрочность и виброустойчивость устройств соответствует II степени жесткости по ГОСТ28988-91.
Варианты исполнения
Устройства, кроме П-МК на Dу=25мм, изготавливаются с возможностью стыкового присоединения.
| Обозначение |
Присоединение |
П-МК01.1064; П-МК01.1084; П-МК02.1014; П-МК03.1004
|
К3/8" |
П-МК01.1664; П-МК01.1684; П-МК02.1614; П-МК03.1604
|
К1/2"
|
П-МК01.1668; П-МК01.1688; П-МК02.1618
|
18,3 мм |
П-МК01.2564; П-МК01.2584; П-МК02.2514; П-МК03.2504
|
К1" |
| Обозначение |
Варианты исполнения |
П-МКХХ-ХХ-ХХ-ХХХ-Х |
Выполняемые функции (01, 02, 03) |
П-МКХХ-ХХ-ХХ-ХХХ-Х |
Условный проход, мм (6, 10, 16, 25) |
П-МКХХ-ХХ--ХХ-ХХХ-Х |
Класс загрязненности воздуха на выходе по ГОСТ17433-80 (0, 1, 6, 8)
|
П-МКХХ-ХХ-ХХ--ХХХ-Х |
Присоединение:
4_с конической резьбой по ГОСТ6111-52
8 — с гладкими отверстиями |
П-МКХХ-ХХ-ХХ-ХХХ-Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Фильтр-влагоотделитель П-МК01.1684 УХЛ4 ТУ2-053-0224842-006_89. |
|

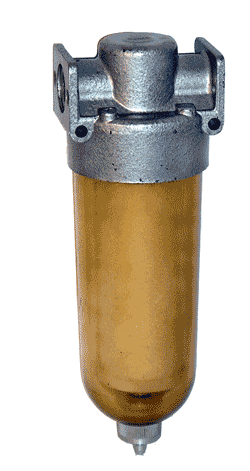

П-МК03

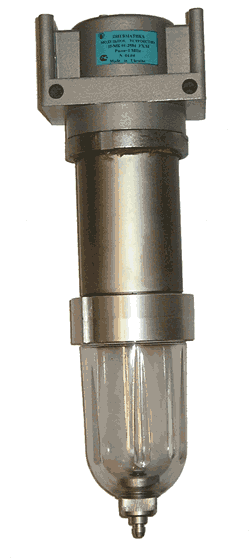

Фильтр-влагоотделитель П-МК02

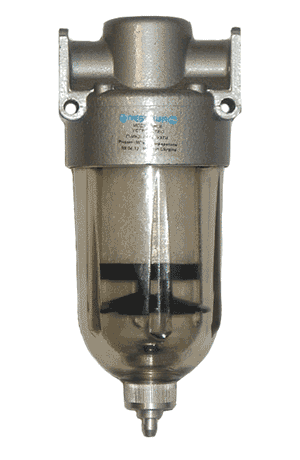

Фильтр-влагоотделитель П-МК01

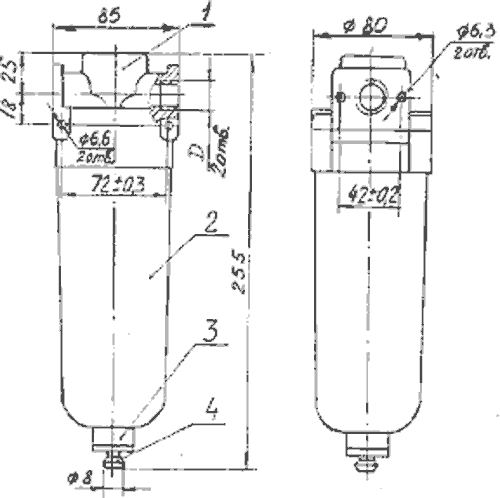

П-МК01,02,03_10

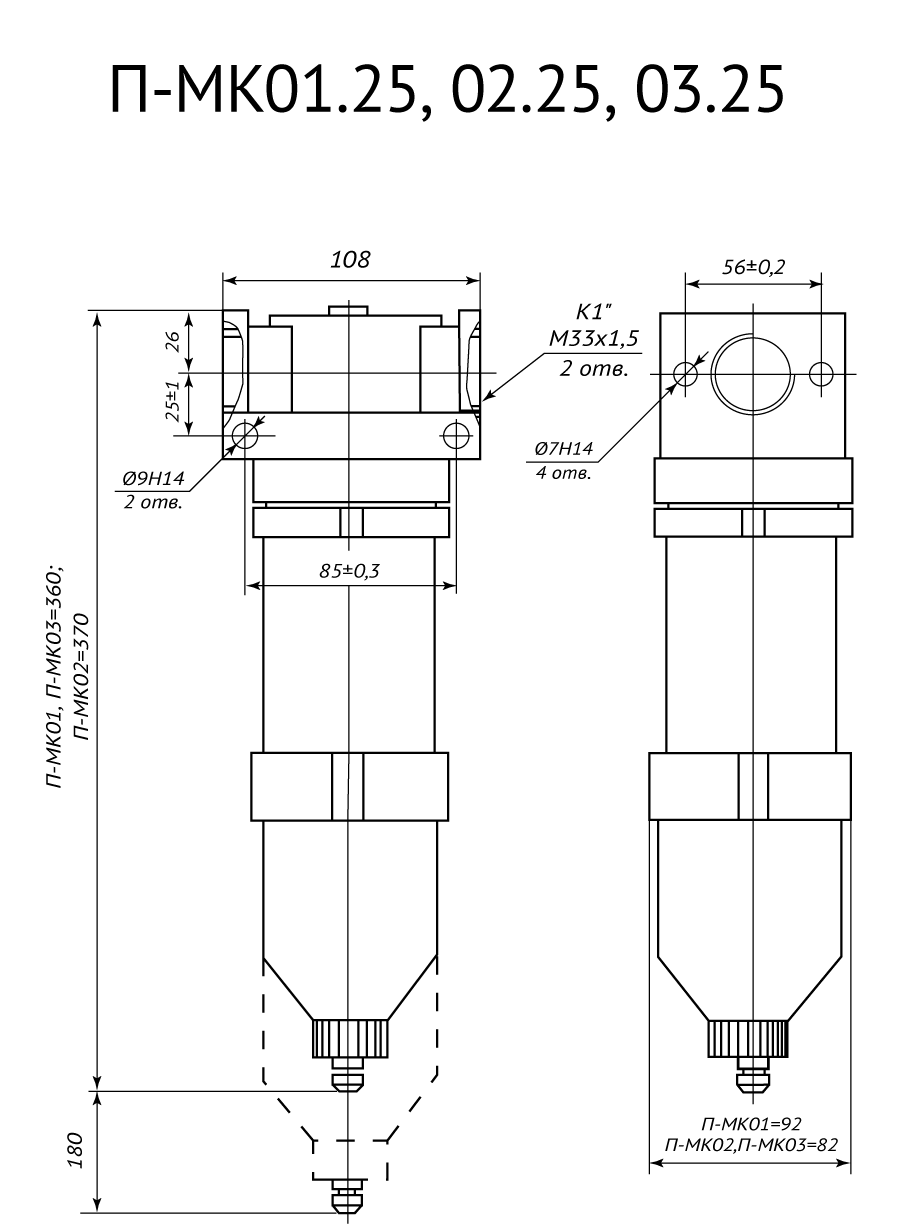

П-МК01,02,03_25
