Назначение всасывающих фильтров
Фильтры всасывающие сетчатые предназначены для очистки жидкостей от механических примесей в гидравлических и смазочных системах. Устанавливаются на всавывающей магистрали насоса.
Основные характеристики всасывающих фильтров
Фильтры обеспечивают очистку минеральных масел вязкостью до 300 мм2/с в диапазоне температур от +10 до +55оС.
Климатическое исполнение и категория размещения - для умеренного климата (УХЛ4) и тропическое (О4.1).
| Обозначение |
Условный проход, мм |
Присоединение |
Тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Предохрани-тельный клапан |
Масса, кг |
| 8-160 |
8 |
G1/4"-В |
160 |
2,5 |
Нет |
0,05 |
| 8-80 |
80 |
2,0 |
| 8-160-2 |
160 |
2,5 |
Есть |
| 8-80-2 |
80 |
2,0 |
| 10-160 |
10 |
G3/8"-В |
160 |
10,0 |
Нет |
0,12 |
| 10-80 |
80 |
8,0 |
| 10-160-2 |
160 |
10,0 |
Есть |
| 10-80-2 |
80 |
8,0 |
| 20-160 |
20 |
G3/4"-В |
160 |
40,0 |
Нет |
0,27 |
| 20-80 |
80 |
32,0 |
| 20-160-2 |
160 |
40,0 |
Есть |
| 20-80-2 |
80 |
32,0 |
| 40-160 |
40 |
G11/4"-В |
160 |
160,0 |
Нет |
0,52 |
| 40-80 |
80 |
125,0 |
| 40-160-2 |
160 |
160,0 |
Есть |
| 40-80-2 |
80 |
125,0 |
| 80-160 |
80 |
М80х2-7Н |
160 |
400,0 |
Нет |
0,52 |
| 80-80 |
80 |
320,0 |
| 80-160-2 |
160 |
400,0 |
Есть |
| 80-80-2 |
80 |
320,0 |
Примечание:
Номинальный перепад давления при номинальном расходе не более 0,007 МПа.
Пример обозначения при заказе
Пример условного обозначения фильтра с условным проходом 10 мм и тонкостью фильтрации 160 мкм исполнения 1 для эксплуатации в умеренном климате:
Фильтр всасывающий 10_160 УХЛ4 ОСТ2С41-2-80. |
|

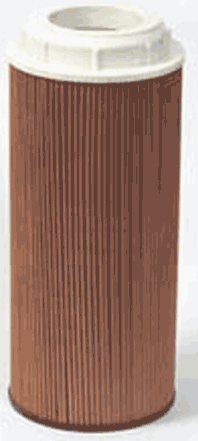

Фото
|
