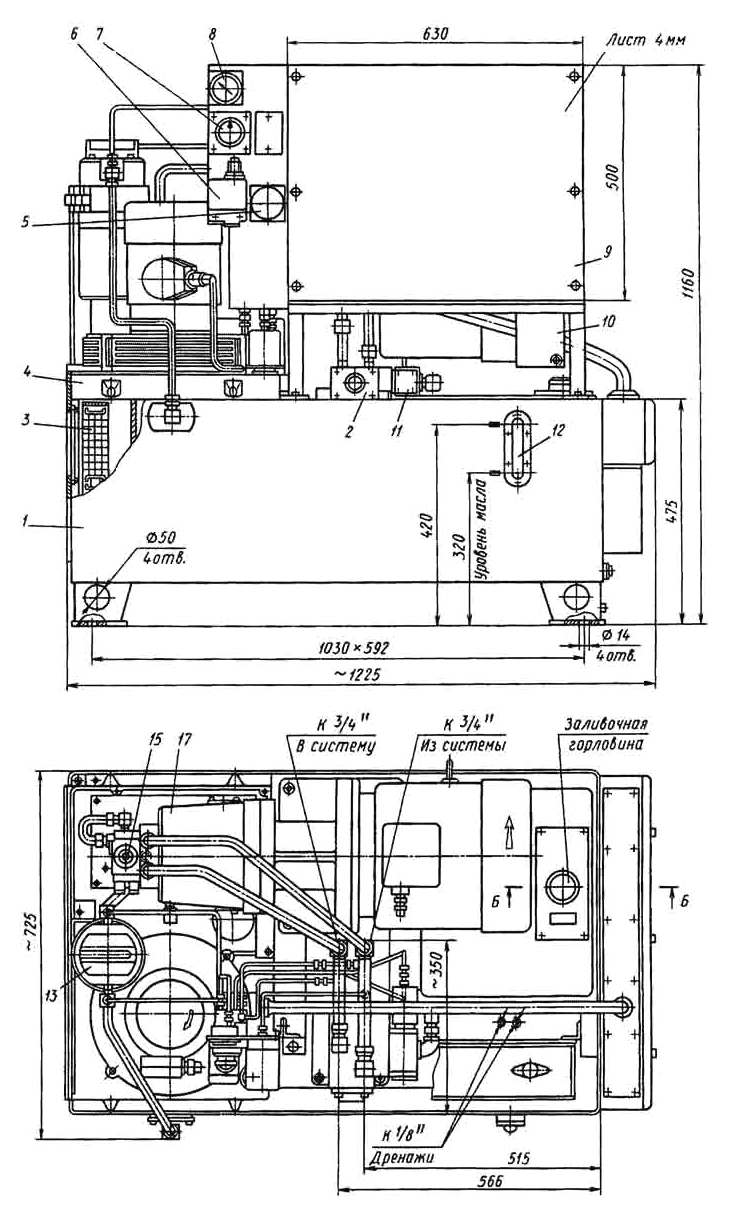

Гидростанция Г48-

Назначение

Гидростанции Г48  (Установки насосные) обеспечивают нагнетание, охлаждение и фильтрацию рабочей жидкости, защиту гидросистем от перегрузок, также предотвращают слив масла из гидросистем, обслуживаемых агрегатов при их остановке. Диапазон вязкости масла 17-213 мм²/с при температуре +10-+55° С. Вместимость бака 63 дм³. Установки изготовляются с частичной диагностикой (электрический индикатор загрязненности фильтра и реле давления).

В комплект установки входит:

1. Насос однопоточный пластинчатый нерегулируемый;

2. Бак;

3. Двигатель;

4. Фильтр;

5. Гидроклапан давления;

6. Радиатор;

7. Манометр;

8. Переключатель манометра;

10.Реле давления;

11.Уровень.

Основные характеристики

Параметр

Г48-1

Г48-2

Г48-3

Г48-4

Вместимость бака, дм³

63

Кол-во теплоты*, кДж

300

Тонкость фильтрации номинальная, мкм

10

Масса (без масла), кг

175…220

Дополнительные параметры для Г48-44

Число ступеней подач

3

Время переключения ступеней подач, с

0,03

Изменение давления в линии нагнетания на всем диапазоне подач, МПа, не более

0,5

*Количество теплоты, рассеиваемой в 1 ч при нагреве масла на 1ºС сверх температуры окружающей среды (при частоте 1500  ), кДж, не менее



 Установка насосная (гидростанция) Г48-44

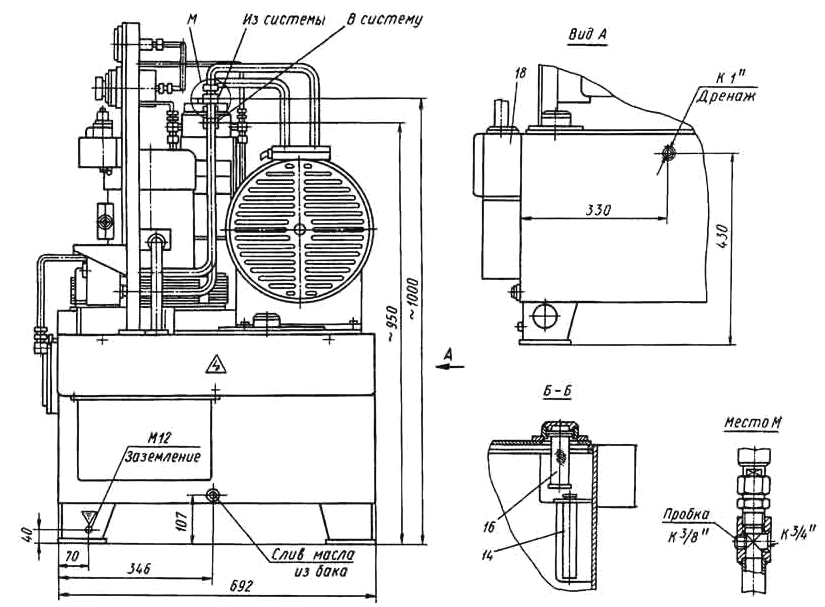

Чертеж и габариты установки насосной Г48-44
гидростанция чертеж г48-44
гидростанция чертеж г48-44
Насосные установки Г48-44 предназначены для шаговых электрогидравлических приводов. Гидростанция состоит из бака, насосных агрегатов (основного+подпитки), системы фильтрации и охлаждения масла, контрольно-регулирующей аппаратуры.

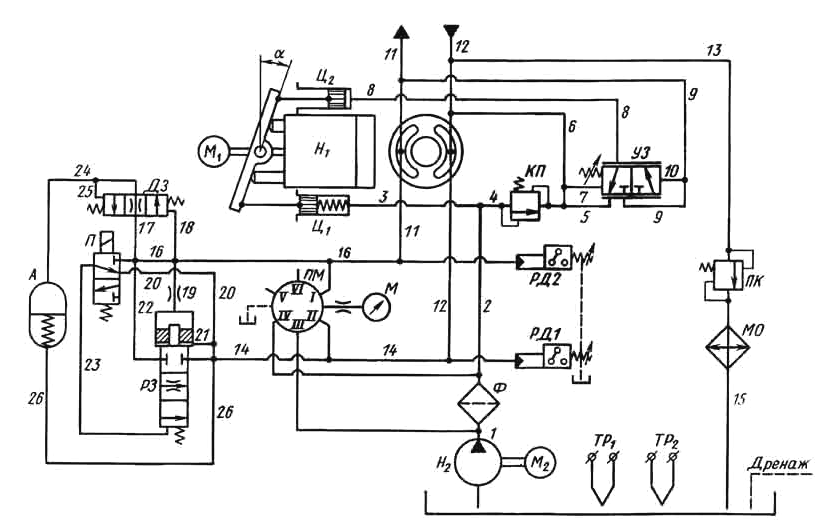

Гидравлическая схема насосной установки Г 48-44
гидросхема г48-44
гидростанция г48-
Г48-
