Гидростанция  С48-1М

Назначение

Гидростанция типа С48-1М/МС48М* предназначены для нагнетания отфильтрованных масел в смазочные системы станков и других машин. Станция МС48М является модифицированной станцией С48-1М Станции работают на жидком смазочном материале, кинематическая вязкость которого от 10 до 200 мм2/с и температура от +5°С до +50°С. Класс чистоты смазочного материала не ниже 14. Температура окружающей среды от +1°С до +40°С. Климатическое исполнение и категория размещения смазочных станций, предназначенных для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом – О4.1.

 * Станция МС48М является модифицированной станцией С48-1М и отличается от нее следующим:

  • всасывание шестеренным насосом смазочного материала происходит через фильтр всасывающий (тонкость фильтрации 80 мкм), расположенный внутри бака;
  • предохранительный клапан, находящийся на напорной линии насоса, установлен не в фильтре тонкой очистки, а в коробке клапанов, в результате чего давление нагнетания станции при определенных подачах увеличено до 3,0 МПа;
  • добавлено реле уровня, позволяющее контролировать нижний уровень смазочного материала в баке автоматически;
  • визуальное наблюдение за уровнем смазочного материала в баке осуществляется с помощью указателя уровня по всей высоте бака;
  • на нагнетательной линии станции установлен манометр;
  • сливная трубка расположена не в днище бака, а в нижнем угольнике указателя уровня.
Основные характеристики

Наименование

Номиналь-
ная
подача,
л/мин

Вместимость
резервуара,
л

Давление
нагнетания,
МПа

Коэффи-
циент
подачи

Тонкость
фильтрации

масла
на
выходе,
мкм

Высота
бака,
мм

Мощность
электродвигателя, КВт/
Синхронная частота
вращения

Масса

С48-11М

0,63

10

0,63

0,5

40

200

0,09/3000

12,5

С48-12М

1,25

0,6

0,09/3000

13

С48-13М

1,85

0,7

0,12/3000

13

С48-14М

3,0

0,8

0,12/3000

13

МС48–11М

0,63

6,5

3

*

80

200

*

*

МС48–12М

1,25

1

*

*

*

МС48–13М

1,85

3

*

*

*

МС48–14М

3,0

1

*

*

*

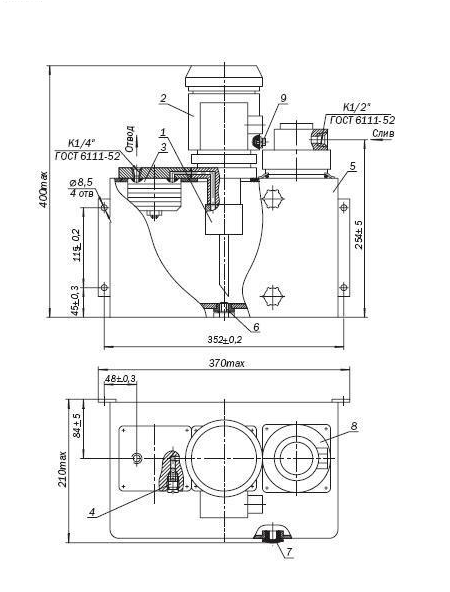

 Чертеж гидростанции С 48-1М
гидростанция чертеж С48-1М Смазочная станция типа С48–1М содержит насосную установку, выполненную на базе шестеренного насоса 1 с фланцевым электродвигателем 2; фильтр тонкой очистки 3 с предохранительным клапаном 4, установленным на напорной линии насоса; резервуар 5, снабженный пробкой 6 для слива смазочного материала и указателями уровня масла 7; заливной фильтр 8. Для заземления станции на электродвигателе предусмотрен болт заземления 9 (см. чертеж). В заливной фильтр входят магнитный патрон, предназначенный для задержания ферромагнитных частичек, содержащихся в заливаемом масле, корпус с фильтрующей сеткой, воздушный фильтр для очистки от пыли воздуха, поступающего в резервуар.
гидростанция С48-1М
С48-1..М
