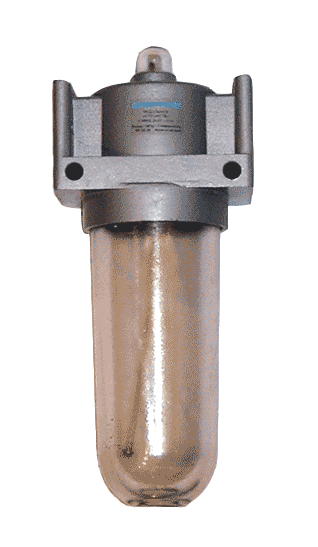

Маслораспылитель  П-МК06

Назначение

Маслораспылитель П-МК06 предназначен для внесения в поток сжатого воздуха распыленного минерального масла с целью смазки трущихся поверхностей пневмопривода.

Основные характеристики

Параметр Нормы для типоразмеров
П-МК06.06 П-МК06.10 П-МК06.16 П-МК06.25
Условный проход 6 10 16 25
Номинальное давление, МПа (кгс/см2) 1,0 (10,0)
Номинальный расход воздуха при давлении на выходе 0,63 МПа, м3/мин, макс.,не менее / мин.,не более 0,25 / 0,05 1,25 / 0,08 2,0 / 0,08 5,0 / 0,10
Номинальная вместимость резервуара для масла, см3, не менее 40 200 200 400
Диапазон подачи смазочного материала при расходе воздуха, капель/мин, не менее:
-максимальном
-минимальном


10
0,25


20
0,5


20
0,5


50
2,0
Присоединительное отверстие D
для исп. 6
для исп. 9

К1/4"

К3/8"

К1/2"
18,3 мм

К1"
Масса, кг, не более 0,28 1,0 1,0 2,0

Устройство и работа

Маслораспылитель состоит из корпуса поз.1 и резервуара (стакана) для масла поз.2.
В корпусе находится регулируемый дроссель поз.3 подачи масла в воздушный поток и капельница для визуального контроля подачи масла, которая находится под колпачком поз. 4.
Для заливки масла в стакан служат пробки поз.5.
Необходимая величина каплепадения устанавливается путем вращения дросселя поз.3.

Указания по применению

Маслораспылители применяются в пневмосистемах, работающих при давлении сжатого воздуха от 0,10 МПа до 1,0 МПа, очищенного не грубее 8 класса загрязненности по ГОСТ17433-80.
Для заправки маслораспылителя следует применять минеральные масла с вязкостью не более 35 мм2/с при температуре 50°С, очищенное не грубее 14_го класса по ГОСТ17216-71.
Вид климатического исполнения УХЛ4 и 04 (только для тропиков) ГОСТ15150-69.
Вибропрочность и виброустойчивость соответствует II степени жесткости ГОСТ28988-91.

Пример обозначения при заказе

Пример записи устройства, обеспечивающего насыщение сжатого воздуха смазочным материалом, с условным проходом 16 мм, с конической присоединительной резьбой, климатического исполнения УХЛ, категории размещения 4:
Устройство модульное П-МК06.16х6УХЛ4 ТУ2-053-0224842-006-89

П-МК06.25

маслораспылитель П-МК06
