| Назначение
Маслораспылители однократного распыления предназначены для вспрыскивания в сжатый воздух распыленного масла для смазывания трущихся поверхностей пневматических устройств.
Основные характеристики маслораспылителя 121
| Параметр |
Нормы для типоразмеров |
| 121-04 |
121-06 |
121-10 |
121-16 |
121-25 |
| Условный проход |
4 |
6 |
10 |
16 |
25 |
| Давление, МПа (кгс/см2), номин. / миним. |
1,0 (10,0) / 0,1 (1,0) |
| Номинальный расход воздуха при давлении 0,4 МПа, м3/мин, макс.,не менее / мин.,не более
| 0,08 / 0,016 |
0,2 / 0,04 |
0,63 / 0,125 |
1,25 / 0,25 |
3,2 / 0,63 |
| Потеря давления при максимальном расходе, МПа, не более |
0,025 |
| Номинальная вместимость резервуара для масла, см3, не менее |
20 |
20 |
200 |
200 |
400 |
| Подача масла, капли/мин: -при минимальном расходе воздуха, не менее / при максимальном расходе: минимальная, не более // максимальная, не менее |
2/0,5//20 |
2/0,5//20 |
3/0,5//20 |
3/0,5//20 |
5/2//80 |
| Присоединительное отверстие по ГОСТ6111-52 |
|
К1/4" |
К3/8" |
К1/2" |
К1" |
| Габаритные размеры, мм |
- |
55х55х135 |
86х86х191 |
86х86х191 |
107х98х210 |
| Масса, кг, не более |
0,3 |
0,5 |
1,0 |
1,0 |
1,5 |
| Полный средний ресурс, час, не менее |
30 000 |
| Устаревшй аналог |
- |
- |
В44-13 В44-23 |
В44-14 В44-24 |
В44-16 В44-26 |
Устройство и работа
Маслорапылители надежны и просты в эксплуатации, имеют простое регулирование расхода масла (при помощи отвертки).
Указания по применению
Маслораспылители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80.
Для распыления используются масла с вязкостью не более 35 мм2/с (сСт) при температуре +50°С, очищенные не грубее 14 класса чистоты по ГОСТ 17216-71.
Климатические исполнения УХЛ и О, категория размещения 4 по ГОСТ 15150-69.
Маслораспылители монтируются в пневмосистемах в вертикальном положении. Рекомендуется устанавливать их в непосредственной близости к смазываемым устройствам.
Пример обозначения при заказе
Маслораспылитель 121-ХХ ТУ 4152-002-00220859-95 |
| |

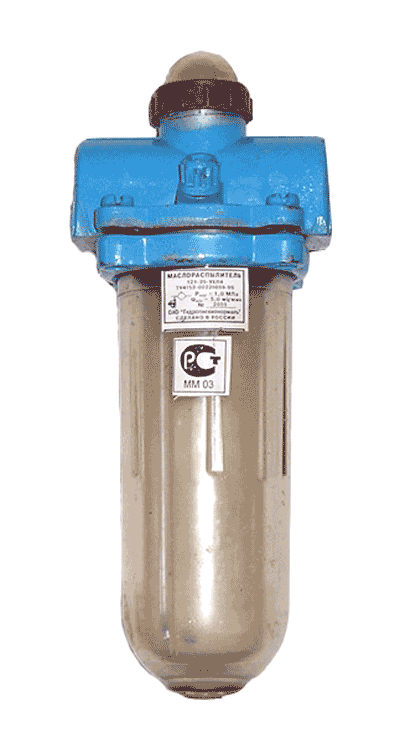

Маслораспылитель 121-25

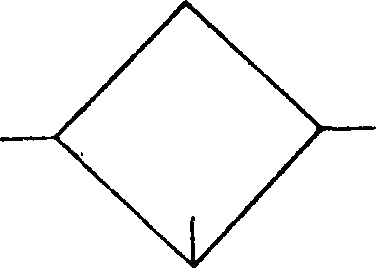

Пневмосхема маслораспылителя
