Питатели смазочные последовательные М,МГ,МХ,МИ,МО

Назначение питателя

Питатели смазочные последовательные предназначены для подачи смазочного материала к трущимся парам узлов и механизмов машин.
Питателями комплектуются циркуляционные смазочные системы, системы смазки периодической подачи и другие.

Устройство питателя

Питатель состоит из набора секций - входной, выходной - и пакета промежуточных секций, уплотненных по стыкам прокладками или уплотнительными кольцами и стянутых шпильками.
В каждой промежуточной секции находится трехпоясковый золотник, имеющий свободный ход и совершающий возвратно-поступательное движение. Золотники в промежуточных секциях перемещаются в определенной последовательности.
Рабочий ход питателя, заключающийся в вытеснении определенной дозы смазочного материала, произойдет тогда, когда все золотники совершат возвратно-поступательное движение. Питатель может начать работу независимо от начального положения золотника.
Каждая промежуточная секция имеет два отвода в точки смазки. Получить один отвод в золотниковой секции можно, соединив два отвода. При этом один из отводов должен быть обязательно заглушен. Секции с одним отводом производят за один цикл двойную номинальную подачу смазочного материала.
Питатель может быть укомплектован узлом со шток-индикатором, фиксирующим завершение цикла питателя.
В питателе могут быть применены промежуточные секции любого типоразмера, но в пределах каждого исполнения по габариту. Предпочтительное расположение промежуточных секций питателей МХО, МХ, 1МХ - в порядке возрастания цифр условных обозначений типоразмеров (начиная от ближайшей к входу смазочного материала). Предпочтительное расположение секций остальных исполнений питателей по габаритам - в обратном порядке.

Основные характеристики питателя

Питатели работают на чистых минеральных маслах вязкостью не менее 17 мм2/с и тонкостью фильтрации масла не грубее 25 мкм, а также на пластичных смазочных материалах с числом пенетрации не менее 290 и тонкостью фильтрации не грубее 100 мкм.
Температура смазочных материалов от +1 до +50оС.

Параметр Значение для исполнений
МИМ МИК МИО МИ МК МО М МХК МХО МХ 1МХ
Номинальное давление на входе, МПа 1,0 2,5 6,3 10 2,5 6,3 10 20 2,5 6,3 10 20
Минимальное давление (перепад давлений), не более, МПа 0,8 1,2
Количество промежуточных секций 3-7 3-8
Вид смазочного материала Жидк. Жидкий, пластичный Пласт. Жидкий, пластичный Пласт.
Номинальная частота, циклов/мин 6 60
Максимальная частота, циклов/мин 60 300 250

Типоразмеры промежуточных секций Номинальный подаваемый объем смазочного материала в один отвод за цикл, см3
МИМ МИК МИО МИ МК МО М МХК МХО МХ 1МХ
0,08 -
0,16 -
10Д 0,16 0,16 -
10Е 0,32 0,32 -
15Д 0,24 0,24 -
15Е 0,48 0,48 -
20Д - 0,32 -
20Е - 0,64 -
25Д - 0,4 0,4
25Е - 0,8 0,8
30Д - 0,48 -
30Е - 0,96 -
35Д - 0,56 -
35Е - 1,12 -
50Д - - 0,8
50Е - - 1,6
75Д - - 1,2
75Е - - 2,4
100Д - - 1,6
100Е - - 3,2
125Д - - 2,0
125Е - - 4,0
150Д - - 2,4
150Е - - 4,8

Пример обозначения при заказе

Пример условного обозначения питателя исполнения МИ с тремя промежуточными секциями: первая секция 10ДВ (с номинальным подаваемым объемом 0,16 см3, с двумя отводами и штоком-индикатором, раположенным справа); вторая - 10Е (с номинальным объемом 0,32 см3 с одним отводом); третья - 5Д (с номинальным объемом 0,08 см3 с двумя отводами) для эксплуатации в умеренном климате:
Питатель МИ-3 (10ДВ-10Е-5Д) УХЛ4 ТУ У 054 09685.004_2000

питатель М

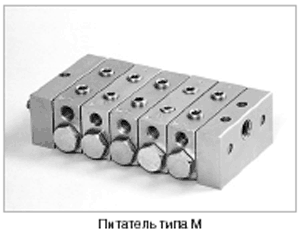

Питатель типа М

питатель смазочный МГ

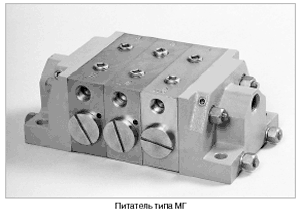

Питатель типа МГ

питатель смазочный МХ

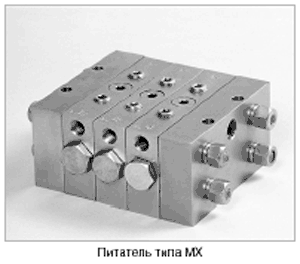

Питатель типа МХ

питатель смазочный МИ

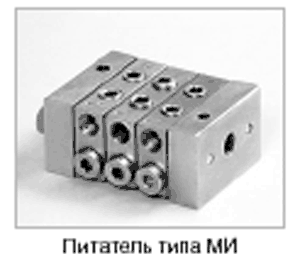

Питатель типа МИ

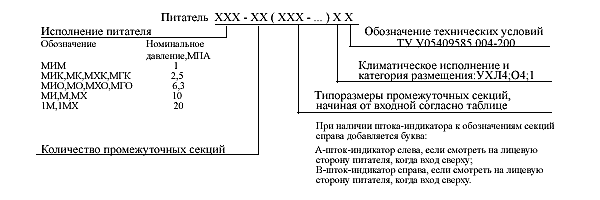

Структура обозначения

ппитатель смазочный
