| Назначение РД-23
Контроль давления среды в пневматических и смазочных системах.
Основные характеристики РД-23
| Параметр |
Значение |
| Номинальное давление, МПа (кгс/см2) |
1,0 (10) |
| Диапазон настройки давления, МПа (кгс/см2) |
0,1-1,0 (1,0-10) |
| Зона нечувствительности, МПа (кгс/см2), не более |
0,03_0,06 (0,3-0,6) |
| Род тока |
Переменный или постоянный |
| Номинальный ток, А |
2,5 |
Напряжение, В:
переменного тока 50 и 60 Гц
постоянного тока |
до 380
до 220 |
| Полный 90% ресурс, циклов, не менее |
6,3*106 |
| 90% наработка до отказа, циклов, не менее |
106 |
| Масса, кг, не более |
0,5 |
Степень защиты реле от воздействия окружающей среды и степень защиты персонала от прикосновения к токоведущим частям соответствует IP50 ГОСТ14254-80.
Указания по применению РД-23
Конструкция реле обеспечивает резьбовой и стыковой монтаж.
Реле работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80, или минеральном масле с кинетической вязкостью от 4 до 400 мм2/с (сСт) с номинальной тонкостью фильтрации не грубее 40 мкм (13 класс чистоты по ГОСТ17216-71) при температуре масла от 10 до 55 oС.
Реле может быть установлено в любом пространственном положении.
Подключение реле к пневматической системе осуществляется при помощи резьбового отверстия К1/8". При стыковом способе монтажа в расточку основания реле (диам. 20 мм) должно быть установлено уплотнительное кольцо. Реле крепится на монтажной плите двумя винтами М8.
Присоединение реле к электрической системе осуществляется электрическим разъемом.
Настройка реле осуществляется при снятом защитном кожухе путем вращения регулировочного винта. Величина настраиваемого давления контролируется манометром. По окончании настройки необходимо затянуть контргайку, после чего еще раз убедиться в правильности настройки.
Варианты исполнения РД-23
Климатическое исполнение реле УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ15150-69.
Пример обозначения при заказе
Реле давления РД-23 УХЛ4 ТУ2.053.574-8469.001-88.
|
|

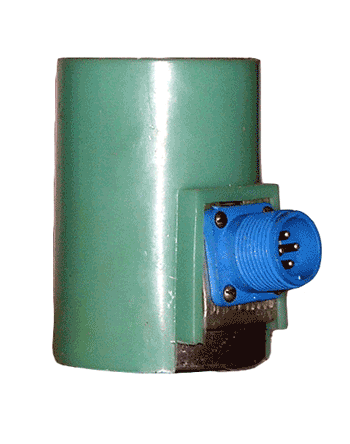

Реле давления РД-23
|
