| Назначение
Пневмоблоки управления ПБУ1, ПБУ2, ПБУ3 предназначены для управления линией МФК-2 и станками МОК-3 и МОК-4.
Основные характеристики
Функции, выполняемые пневмоблоками ПБУ1 и ПБУ2:
- регулирование давления;
- контроль давления;
- управление подачей сжатого воздуха;
- регулирование скорости движения пневмопривода вперед и назад.
Функции, выполняемые пневмоблоком ПБУ3:
- регулирование давления;
- контроль давления;
- управления подачей сжатого воздуха;
- сигнализация отклонения давления от заданного диапазона.
| Параметр |
Нормы для типоразмеров |
| ПБУ1 |
ПБУ2 |
ПБУ3 |
| Условный проход |
6 |
10 |
2,5 |
| Номинальное давление, МПа (кгс/см2) |
1,0 (10,0) |
| Минимальное давление, МПа (кгс/см2) |
0,25 (2,5) |
0,14(1,4) |
Электрическое напряжение, В
- постоянного тока
- переменного тока частотой 50 Гц
- переменного тока частотой 60 Гц |
12, 24, 48, 110
24, 36, 110, 220, 380
110, 220
|
| Номинальный расход воздуха (при давлении на выходе 0,4 МПа), м3/мин., не менее |
0,3 |
0,5 |
0,1 |
| Максимальное число срабатываний, n/мин |
100 |
Время срабатывания, с, не более
— включение
— выключение
|
0,063
0,08 |
0,063
0,08 |
0,02
0,012 |
| Масса, кг, не более |
1,85 |
3,0 |
1,92 |
Варианты исполнения
| Обозначение |
Варианты исполнения |
ПБУХ.Х.ХХХ Х |
1-условный проход 6 мм
2-условный проход 10 мм
3-условный проход 2,5 мм |
ПБУХ.ХХ.ХХХ Х |
Род тока:1-постоянный;
2-переменный с частотой 50 Гц;
3-переменный с частотой 60 Гц. |
ПБУХ.ХХ.ХХХ Х |
Величина электрического напряжения:
1-12В; 2-24В; 3-36В; 4_48В; 5_110В; 6-220В: 7_380В |
ПБУХ.ХХ.ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Указания по применению
Пневмоблоки работают на сжатом воздухе, имеющем класс загрязненности не грубее 10 по ГОСТ17433-80, содержащем распыленное масло вязкостью 10_35 мм 2/с (сСт) при температуре 50 оС с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям.
Пример обозначения при заказе
Пример записи обозначается при заказе пневмоблока ПБУ1 для работы на постоянном токе с электрическим напряжением 24В, климатического исполнения УХЛ, категории размещения 4:
Пневмоблок ПБУ1.12УХЛ4 ТУ2-053-0224842-007_89 |
|
ПБУ1

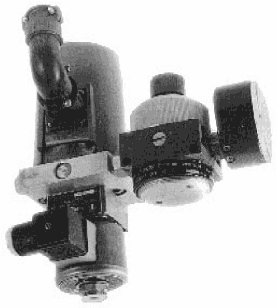

ПБУ2
ПБУ3
