Назначение
Пневмоклапан обратный предназначен для пропускания потока сжатого воздуха в одном направлении и перекрытия в обратном направлении. Клапан эксплуатируется в помещениях с искуственно регулируемыми климатическими условиями.
Основные характеристики
Параметр |
Нормы для типоразмеров |
ПО-6-1 ПО-6-2 |
ПО-10-1 ПО-10-2 |
ПО-16-1 ПО-16-2 |
ПО-20-1 ПО-20-2 |
ПО-25-1 ПО-25-2 |
Условный проход, мм |
6 |
10 |
16 |
20 |
25 |
Номинальное давление, МПа (кгс/см2) |
1,0 (10,0) |
Минимальное давление (на входе), МПа (кгс/см2), не более |
0,1 (1,0) |
Давление открывания клапана, МПа (кгс/см2) |
0,03 (0,3) |
Пропускная способность по ГОСТ14691-69
,Кv, м3/ч, не менее |
0,8 |
1,6 |
4,0 |
7,5 |
10,0 |
Масса, кг, не более |
0,07 |
0,11 |
0,14 |
0,23 |
0,32 |
Присоединение |
К1/4" |
К3/8" |
К1/2" |
К3/4" |
К1" |
Размеры, мм: L B H |
47 26 25 |
51 31 28 |
60 35 33 |
74 42 41 |
82 50 48 |
Указания по применению
Пневмоклапаны обратные работают на сжатом воздухе очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Положение при монтаже - любое.
Стрелка на корпусе указывает направление свободного прохода воздуха.
Варианты исполнения
Обозначение |
Варианты исполнения |
ПО-ХХ-Х-ХХХ Х |
Условный проход, мм |
ПО-ХХ-Х-ХХХ Х |
Вид присоединительной резьбы: 2-с конической резьбой по ГОСТ6111-52 |
ПО-ХХ-Х-ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример записи условного обозначения пневмоклапана обратного с условным проходом 6 мм, присоединительной резьбой К1/4" по ГОСТ6111-52, климатического исполнения УХЛ, категории размещения 4:
Клапан ПО-6-2 УХЛ4 ТУ 4151-010-00221287-99 |
| Обратный клапан
Устройство

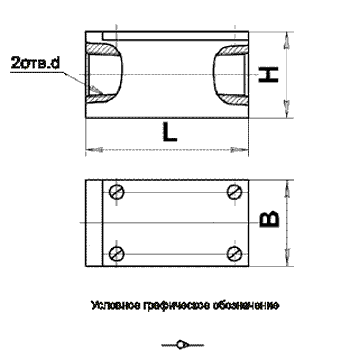

Габаритный чертеж
