Основные характеристики
| Параметр |
Нормы для типоразмеров |
| П-КАП 16-1 |
П-КАП 16-2 |
П-КАП 16-3 |
П-КАП 25-1 |
П-КАП 25-2 |
П-КАП 25-3 |
| Условный проход, мм |
16 |
25 |
| Номинальное давление, МПа |
0,4 |
0,63 |
1,0 |
0,4 |
0,63 |
1,0 |
| Диапазон настройки давления, МПа |
0,2_0,5 |
0,5_0,7 |
0,7_1,0 |
0,2_0,5 |
0,5_0,7 |
0,7_1,0 |
| Превышение давления над давлением настройки, при котором открывается клапан, не более |
15% давления настройки |
| Снижение давления от давления настройки, при котором закрывается клапан, не более |
10% давления настройки |
| Номинальный расход воздуха через клапан, м3/мин |
2,0 |
2,6 |
3,60 |
4,6 |
6,5 |
9,0 |
| Масса, кг, не более |
0,2 |
0,45 |
| Присоединение |
М24х1,5 |
М33х2 |
Размеры, мм: D
L
l
S |
34
130
16
30 |
46
175
20
41 |
Устройство и работа
Пневмоклапан предохранительный (рис.) представляет собой пружинную полноподъемную конструкцию, обеспечивающую высокую пропускную способность при открывании клапана для понижения давления в системе.
При повышении давления под клапаном сверх давления, определяемого настройкой пружины 3, клапан 2 отходит от седла, находящегося в верхней части штуцера 1, и открывает свободный выход воздуха. Сила струи поддерживает клапан 2 в поднятом положении до тех пор, пока давление в системе не станет ниже давления настройки, после чего клапан закрывается.
Приспособление для принудительного открывания предназначено для проверки исправности клапана продувкой, для чего необходимо потянуть вверх за кольцо 5. Пружина 3 сжимается, и клапан 2 освобождается от ее воздействия. Если клапан не заклинен, то он отходит от седла и открывает выход сжатому воздуху.
Для исключения перенастройки клапана служит защитный колпачок 4 с пломбой. Клапан настраивают с помощью винта 6.
Указания по применению
Пневмоклапаны предохранительные устанавливают па патрубках, присоединительных трубопроводах или непосредственно на сосудах в местах, удобных для осмотра, монтажа и эксплуатации, с соблюдением правил безопасности.
Пневмоклапаны настраивают на заданное давление и пломбируют потребители при установке в пневмосистеме или пневмоприводе.
Пневмоклапаны обратные работают на сжатом воздухе очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Варианты исполнения
| Обозначение |
Варианты исполнения |
П-КАП-ХХ-Х-ХХХ Х |
Условный проход, мм |
П-КАП-ХХ-Х-ХХХ Х |
Номинальное давление |
П-КАП-ХХ-Х-ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример обозначения при заказе пневмоклапана предохранительного с условным проходом 16 мм, номинальным давлением 0,63 МПа (6,3 кгс/см2), климатического исполнения УХЛ, категории размещения 4:
Клапан П-КАП16-2УХЛ4 |
|

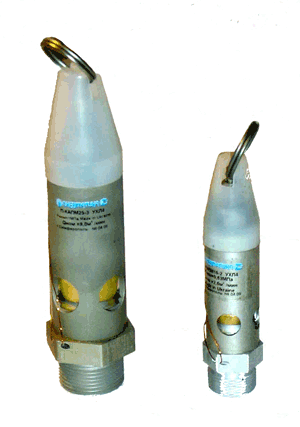

Фото П-КАП
Каталог

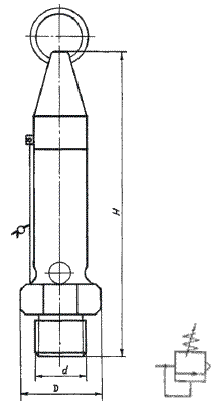

Габаритный чертеж
|
