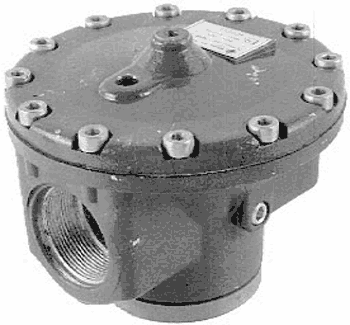

| Назначение
Пневмоклапан редукционный с ручной или пневматической настройкой давления на выходе предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне в пневматических приводах и системах различного технологического оборудования.
Основные характеристики
| Параметр |
Нормы для типоразмеров |
| 122-12 |
122-16 |
112-25 |
211-40 |
| Условный проход |
12 |
16 |
25 |
40 |
| Номинальное давление, МПа (кгс/см2) |
1,0 (10,0) |
| Пределы настройки давления воздуха на выходе из клапана, МПа (кгс/см2) |
0,05—0,9(0,5—9) |
| Номинальный расход воздуха при давлении на выходе 0,4 МПа (4,0 кгс/см2), м3/мин |
0,8 |
1,6 |
4,0 |
10,0 |
| Вид настройки |
Ручная |
Пневмат. |
| Падение давления на выходе при изменении расхода воздуха от 0 до номинального значения, МПа (кгс/см2), не более |
0,04
(0,4) |
0,06
(0,6) |
0,08
(0,8) |
0,06
(0,6) |
| Изменение давления на выходе клапана при снижении давления на входе с 1 МПа (10 кгс/см2) до 0,5 МПа (5 кгс/см2) при расходе воздуха, равном 5% от номинального, МПа (кгс/см2), не более |
0,02
(0,2) |
0,02
(0,2) |
0,03
(0,3) |
0,04
(0,4) |
| Присоединение пневмолиний |
К3/8" |
К1/2" |
К1" |
М48х2 |
| Масса, кг, не более |
1,1 |
1,1 |
2,0 |
3,5 |
Устройство и работа
Пневмоклапан редукционный с ручной настройкой давления на выходе выполнен по схеме статического регулятора обратного действия с пружинной нагрузкой, мембранным чувствительным элементом и сбалансированным дроссельным клапаном.
Принцип действия редукционного пневмоклапана основан на автоматическом изменении проходного сечения клапана при изменении давления и расхода на входе и служит для поддержания таким образом постоянного давления на выходе пневмоклапана.
При понижении выходного давления по сравнению с давлением настройки мембрана под действием нагрузочной пружины прогибается и отжимает дроссельный клапан, увеличивая проход для воздуха и тем самым расход его и давление, а при повышении выходного давления дроссельный клапан прикрывается.
Дроссельный клапан выполнен разгруженным от действия давления на входе (сбалансированный дроссельный клапан). Подклапанная полость Б изолирована от входного отверстия и соединена через сверление в дроссельном клапане с выходной полостью. Сбалансированный дроссельный клапан обеспечивает большую точность поддержания давления на выходе.
При повышении давления на выходе выше давления настройки мембранный узел перемещается вверх, и дроссельный клапан закрывается. В результате сжатый воздух (избыточное давление) через сверление в клапане сброса 5 и через отверстие А сбрасывается в атмосферу, давление на выходе редукционного пневмоклапана снижается до величины, определяемой настройкой нагрузочной пружины.
Клапан сброса позволяет обеспечить перенастройку редукционного пневмоклапана с высокого давления на выходе на низкое при отсутствии потребления воздуха в выходной пневмолинии.
У редукционного пневмоклапана с пневматической настройкой давления на выходе усилие на мембрану обеспечивается давлением сжатого воздуха, подаваемого в камеру управления.
Указания по применению
Пневмоклапаны рассчитаны для работы на сжатом воздухе давлением от 0.1 МПа до 1.0МПа, очищенном не грубее 10 класса по ГОСТ 17433.
Редукционные пневмоклапаны предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80.
Пространственное положение редукционных клапанов при монтаже —любое. Их монтируют непосредственно на трубопроводах с использованием двух резьбовых присоединительных отверстий так, чтобы направление стрелки на корпусе пневмоклапана совпадало с направлением движения воздушного потока.
Пневмоклапаны с ручной настройкой давления на выходе с условным проходом 12 и 16 мм можно монтировать на панели (листе толщиной до 8мм
). На пневмоклапане предусмотрены два резьбовых отверстия М12х1,5 для присоединения манометра.
Варианты исполнения
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
По согласованию с потребителем допускается поставка пневмоклапана без манометра.
Пневмоклапаны редукционные с ручной настройкой давления на выходе и условными проходами 12, 16, 25 мм (рис.1): а - исполнение для панельного монтажа; б - исполнение трубного монтажа
Размеры, мм
| Обозначение |
Варианты исполнения |
ХХХ-ХХХ Х |
Вид настройки:
1 —ручная
2 — пневматическая |
ХХХ ХХХ Х |
Вид монтажа:
1 —трубный
2 — панельный |
ХХХ ХХХ Х |
Присоединительная резьба:
1 — метрическая
2—коническая по ГОСТ 6111-52 |
ХХХ ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Примечание. Для исполнения без клапана сброса в обозначении после вида присоединительной резьбы указывают "Б".
Пример обозначения при заказе
Пример обозначения пневмоклапана редукционного с ручной настройкой давления на выходе, с клапаном сброса, для панельного монтажа, с конической присоединительной резьбой, с условным проходом 16 мм, климатического исполнения УХЛ, категории размещения 4:
Клапан П-КРМ122-16 УХЛ4 ТУ2-053-0224842-014-89 |
|
