Назначение
Трехлинейный пневмораспределитель с электромагнитным управлением предназначен для управления потоком сжатого воздуха в пневмоприводах различного назначения.
Основные характеристики
Параметр |
Значение |
Условный проход, мм |
2,5 |
Номинальное / минимальное давление, МПа |
1,0 / 0,1 |
Пропускная способность, Кv, м3/ч, не менее: -для всех исполнений, кроме П-РЭ3/2,5.73ХХХ -для П-РЭ3/2,5.73ХХХ |
0,16 0,12 |
Время срабатывания, с, не более: -включение / выключение на постоянном токе -включение и выключение на переменном токе |
0,025 / 0,012 0,012 |
Общая утечка воздуха из полостей распределителя, см3/мин, не более |
5 |
Максимальное число срабатываний, 1/с |
500 |
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц |
12,24,48,110 / 24,36,110,220,380 / 110,220 |
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА |
12 / 22 / 28 |
Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, град. С, не более |
85 |
Масса, кг, не более |
0,5 |
Устройство и работа
По пневмосхеме пневмораспределители —трехлинейные, двухпозиционные, нормально закрытые с односторонним электромагнитным управлением.
Конструктивная схема всех типоразмеров пневмораспределителей одинакова.
В катушке 6 (см. рис. 1) размещена гильза 5 с завальцованным внутри упором. Внутри гильзы перемещается якорь 4 с уплотнительным узлом 3 и пружинами 1, 2. Уплотнительный узел расположен соосно с седлом 7.
При обесточенном электромагните якорь прижат пружиной к седлу, перекрывая канал, через который подводится давление сжатого воздуха, а выходной канал (к потребителю) соединен с атмосферой через пазы на наружной поверхности якоря (на рисунке не показаны).
При подаче электрического напряжения на электромагнит якорь, преодолевая усилие пружины, перемещается до упора, закрывает выход в атмосферу и открывает канал, соединенный с отверстием подвода сжатого воздуха. Сжатый воздух поступает в канал потребителя.
В некоторых исполнениях пневмораспределителей П-РЭ3/2,5 предусмотрено ручное дублирование электрического сигнала. Ручное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном электропитании) и осуществляется поднятием якоря в верхнее положение. Включение кнопочного управления осуществляется нажатием до отказа кнопки 8 (см. рис.), находящейся на корпусе пневмораспределителя.
Степень защиты оболочки электромагнита IP 54 по ГОСТ 14254.
Указания по применению
Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью от 10 до 35 мм2/ с (сСт) при температуре 50 градусов С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом.
Пространственное положение распределителей при монтаже — любое.
Пневмораспределители П-РЭ3/2,5 стыкового исполнения для присоединения к пневмосистеме устанавливают на комплектуемом устройстве с выполненными в нем каналами для прохода воздуха и крепят двумя винтами с помощью двух отверстий диам. 3,4, диам. 4,5 или диам. 6,6. Для крепления пневмораспределителей стыкового нижнего и резьбового исполнений катушку 6 необходимо снять.
Уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках корпуса и имеющимися в комплекте поставки.
Присоединение к пневмосистеме пневмораспределителей резьбового исполнения осуществляется двумя резьбовыми отверстиями К1/8".
Варианты исполнения
Обозначение |
Варианты исполнения |
П-РЭ3/2,5.ХХХХ Х4 |
Исполнение корпуса по присоединению к пневмосети и наличию ручного исполнения |
П-РЭ3/2,5.ХХХХ Х4 |
Присоединение к электросети:
1 —через сальник;
2 — через разъем;
3 — без сальника: |
П-РЭ3/2,5.ХХХХ Х4 |
Род тока:
1 — постоянный (12, 24, 48, 110В);
2 — переменный с частотой 50Гц (12, 36, 110, 220В) |
П-РЭ3/2,5.ХХХХ Х4 |
Электрическое напряжение, В:
1—12; 2—24; 3—36; 4—48; 5—110; 6—220. |
П-РЭ3/2,5.ХХХХ Х4 |
Климатическое исполнение и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример обозначения при заказе пневмораспределителя трехлинейного с электромагнитным управлением типа П-РЭ3/2,5 для работы на переменном токе с частотой 50 Гц, с электрическим напряжением 220 В, климатического исполнения УХЛ, категории размещения 4: Пневмораспределитель П-РЭ3/2,5.ХХ26 УХЛ4. |

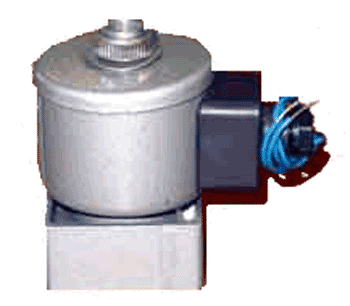

| Пневмораспределитель П-РЭ3/2,5
Каталог

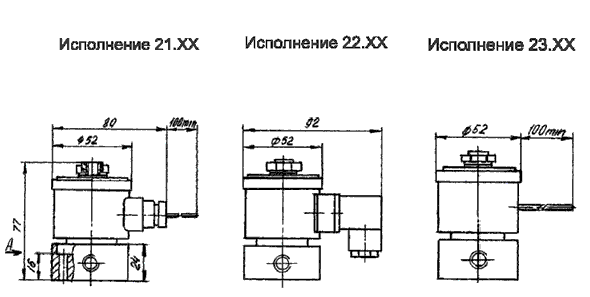

Габаритный чертеж исп.21,22,23

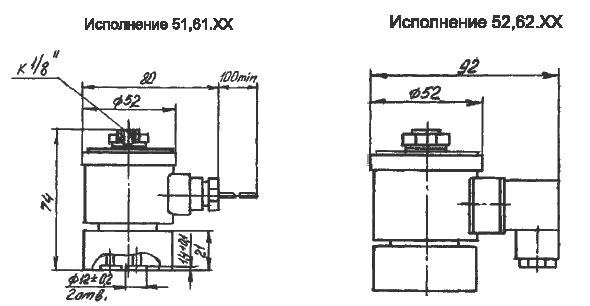

Габаритный чертеж исп 51,52,61,62

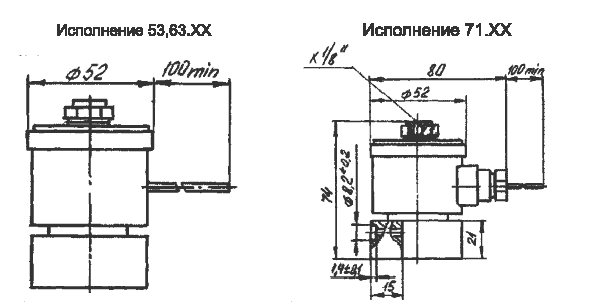

Габаритный чертеж исп.53,63,73

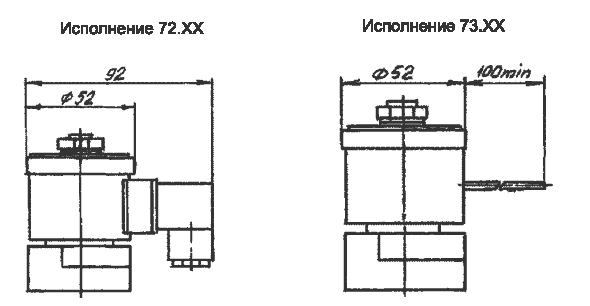

Габаритный чертеж исп.72,73
|
