Назначение пневмораспределителей У71-24А, У71-22А, У71-26А

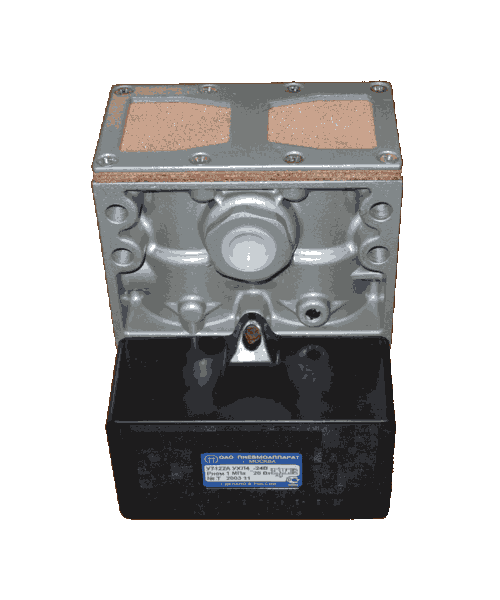

Пневмораспределитель трехлинейный сдвоенный с пневматической блокировкой, с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием У71-24А (аналог устаревшего 25 - УХЛ4 ОСТ2 КП92-4-83, 24В), У71-22А (аналог 16 - УХЛ4 ОСТ2 КП92-4-83, 24В), У71-26А (аналог 40 - УХЛ4 ОСТ2 КП92-4-83, 24В), предназначен для изменения потока сжатого воздуха в пневмоприводах гильотин кузнечно-прессовых и других машин.

Основная применяемость У71-24А и У71-22А на кривошипных прессах: КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К.

У нашей компании вы можете купить пневмораспределители У71-24А, У71-22А, У71-26А по заводской цене. Так же можно купить ремкомплекты к пневмораспределителям У7124А, У7122А и У7126А.

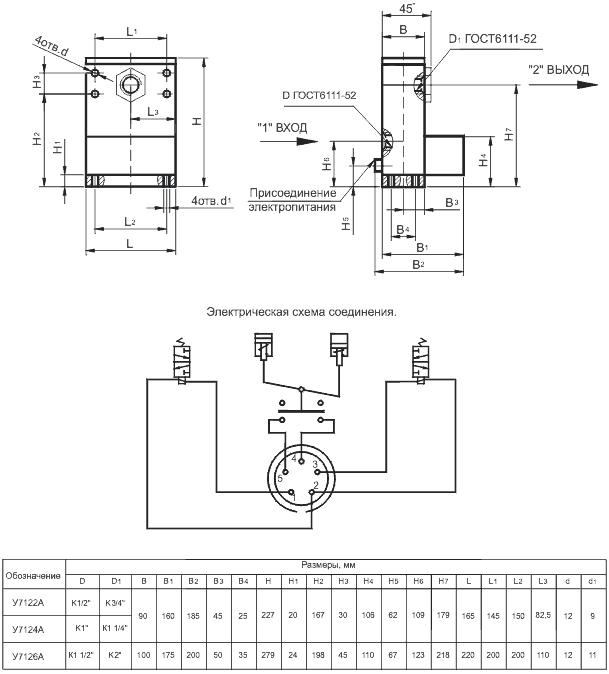

Пневмораспределитель у71 клапанного типа. Присоединение «Вход»/«Выход»: G1/2” / G3/4”, G1” / G11/4”, G11/2” / G2” резьбовые отверстия в корпусе распределителя. Напряжение сети постоянного тока 24 или 110В.

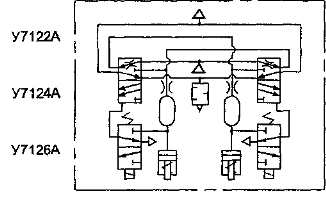

В корпусе распределителя размещены два трехлинейных клапана, управление которыми осуществляется двумя трехлинейными пневмораспределителями с электромагнитным управлением ПЭК 3-2,5-31 или ПЭК 3-2,5-61(клапан пилот), которые присоединяются к сети с помощью штепсельного разъема в основании распределителя.
Клапан пилот имеет устройство для ручного дублирования электрического сигнала.
Степень защиты - IP20 по ГОСТ 14254. В качестве распределительного органа используются два клапанных узла с эластичными уплотнениями, которые размещены в корпусе и удерживается в исходном положении давлением сжатого воздуха. Пневмораспределитель в Ростове. Корпус имеет каналы:(1)–«ВХОД»,(2)–«ВЫХОД» с резьбовыми отверстиями для подсоединения внешних пневмолиний и атмосферную полость (3) с глушителем шума.
Для контроля неисправности одного из клапанов или одной из параллельных эл. цепей управленияя служит сигнализатор, состоящий из двух подпружиненных поршней и микро выключателя. Клапаны пилоты и сигнализатор установлены на общем основании, настроены при стендовых испытаниях на заводе - изготовителе, накрыты кожухом и опечатаны.
При подаче электрического сигнала срабатывают два клапана пилота. Распределительный орган перемещается вверх и перекрывает полость с глушителем шума. Сжатый воздух из отв. (1) поступает к рабочему органу машины через отв. (2). При снятии электрического сигнала клапаны пилоты и распределительный орган возвращаются в исходное положение, а сжатый воздух от рабочего органа машины через отв.(2), выходит в атмосферу. Если один из клапанов не включился или не выключился, то сжатый воздух из не включившегося клапана, будет сбрасываться в атмосферу и спустя некоторый промежуток времени включить его будет невозможно. Заказать пневмораспределитель в Ростове. Время рассогласования электрических сигналов не должно быть более 0,05 с.
Пневмораспределители устанавливаются на обработанную поверхность в любом положении и крепятся с помощью четырех винтов через отверстия в корпусе распределителя или в его основании.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
Вибропрочность и виброустойчивость распределителей соответствует III степени жесткости по ГОСТ 28988—91. Пневмораспределители купить.

Пример записи условного обозначения распределителя трехлинейного сдвоенного с пневматической блокировкой, условным проходом 25 мм, напряжением 24 В, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель У71-24А УХЛ4 -24В ТУ2-053.574-8469.003-90
