| Назначение
Пневмораспределитель четырехлинейный двухпозиционный с пневматическим одно- и двухсторонним управлением и пружинным или пневматическим возвратом предназначен для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Присоединение:
- стыковое нижнее с плитой,
- резьбовое G3/8-A (К3/8"); G1/2-A (К1/2") и G3/4-A (К3/4") с плитой, и боковым (трубы в стороны) расположением отверстий.
Основные характеристики пневмораспределителей
| Параметр |
Нормы для типоразмеров |
| В63-13А |
В63-14А |
В63-33А |
В63-34А |
В63-15А |
В63-25А |
| Условный проход, мм |
10 |
16 |
10 |
16 |
20 |
20 |
| Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
| Минимальное давление управления, МПа, не более |
0,16 |
0,16 |
0,25 |
0,25 |
0,16 |
0,1+ 0,5Рпит |
| Пропускная способность Кv, м3/мин, не менее |
1,9 |
2,8 |
1,9 |
2,8 |
5,0 |
5,0 |
| Максимальное число срабатываний в минуту |
250 |
| Масса, кг |
1,45 |
1,45 |
1,4 |
1,4 |
2,5 |
2,5 |
Указания по применению
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
При монтаже пневмораспределителей с двухсторонним и односторонним управлением с пневматическим возвратом в исходное положение необходимо обеспечить горизонтальное положение их продольных осей во избежание самопроизвольного перемещения поршня с золотником при равенстве давлений в управляющих полостях или при падении давления во внутренней полости пневмораспределителей. Для пневмораспределители с пружинным возвратом, возможен монтаж в любом пространственном положении.
Варианты исполнения
| Обозначение |
Варианты исполнения |
В63-ХХА Х4 |
Способ управления:
1-двухстороннее управление
2-одностороннее управление с пневматическим возвратом
3-одностороннее управление с пружинным возвратом |
В63-ХХА Х4 |
Условный проход:
3-10 мм
4_16 мм
5_20 мм |
В63-ХХА Х4 |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример записи условного обозначения Пневмораспределителя четырехлинейного, с пневматическим односторонним управлением и пружинным возвратом, условным проходом 16 мм с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель В63-34А УХЛ4 ТУ2-053-1633-83 |
|
Фото
схема В63-13А, В63-14А, В63-15А
схема В63-33А, В63-34А
схема В63-25А

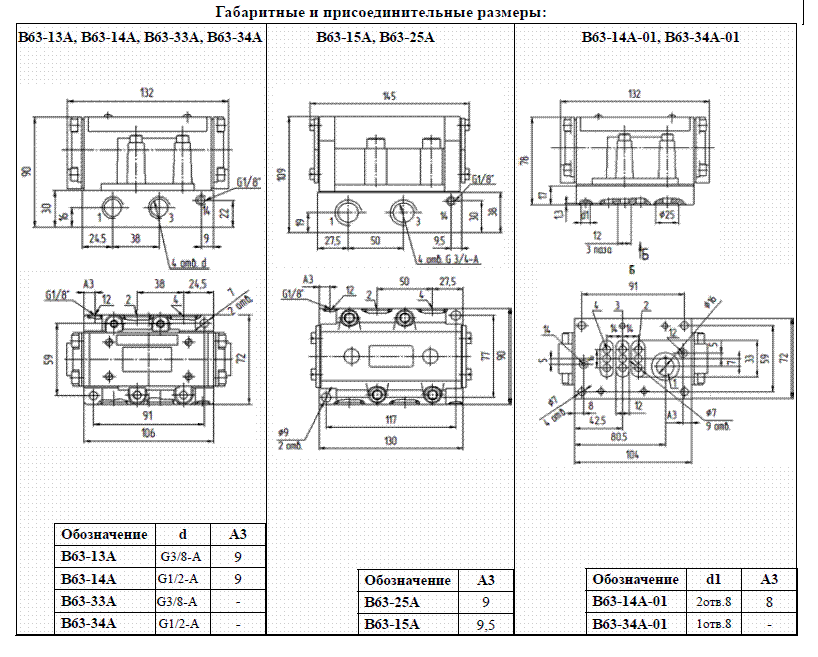

Габаритный чертеж
