| Назначение
Пневмораспределитель четырехлинейный двухпозиционный с электропневматическим одно- и двухсторонним управлением и пружинным или пневматическим возвратом предназначен для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Присоединение пневмолиний - резьбовое (индекс "03" в обозначении).
Основные характеристики пневмораспределителя в64
| Параметр |
Нормы для типоразмеров |
| В64-13А-03 |
В64-14А-03 |
В64-33А-03 |
В64-34А-03 |
В64-15А-03 |
В64-25А-03 |
| Условный проход, мм |
10 |
16 |
10 |
16 |
20 |
20 |
| Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
| Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее |
1,9 |
2,8 |
1,9 |
2,8 |
5,0 |
5,0 |
| Время срабатывания при давлении 0,4 МПа, с, не более |
0,1 |
0,2 |
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц |
12,24,48,110 / 24,110,220,380 / 110,220 |
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА |
7 / 9 / 12 |
| Масса, кг |
2,0 |
2,0 |
1,7 |
1,7 |
3,1 |
2,8 |
| Присоединительные резьбы по ГОСТ6111-52 |
К3/8" |
К1/2" |
К3/8" |
К1/2" |
К3/4" |
К3/4" |

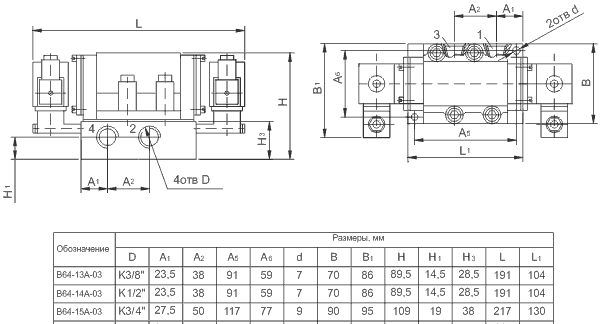

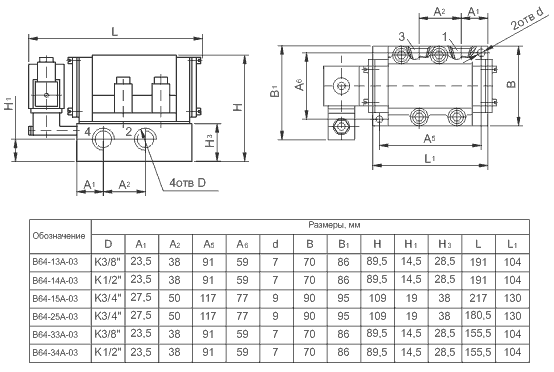

Габаритные и присоединительные размеры пневмораспределителя в64
| Обозначение |
А1 |
А2 |
А5 |
А6 |
d |
В |
В1 |
H |
H1 |
H3 |
L |
L1 |
| В64-13А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
191 |
104 |
| В64-14А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
191 |
104 |
| В64-15А-03 |
27,5 |
50 |
117 |
77 |
9 |
90 |
95 |
109 |
19 |
38 |
217 |
130 |
| В64-25А-03 |
27,5 |
50 |
117 |
77 |
9 |
90 |
95 |
109 |
19 |
38 |
180,5 |
130 |
| В64-33А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
155,5 |
104 |
| В64-34А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
155,5 |
104 |
Указания по применению
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
Варианты исполнения
| Обозначение |
Варианты исполнения |
В64_ХХА-03_ХХХ 4 |
Способ управления:
1-двухстороннее управление
2-одностороннее управление и пневматический возврат
3-одностороннее управление и пружинный возврат |
| В64-ХХА-03_ХХХ 4 |
Условный проход, мм:
3-10 мм;
4_16 мм;
5_20 мм |
| В64-ХХА-03-ХХХ 4 |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример записи условного обозначения распределителя четырехлинейного, с электропневматическим односторонним управлением и пружинным возвратом, условным проходом 16 мм с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель В64-34А-03 УХЛ4 ТУ2-053-1633-83 |
|
пневмораспределитель В64
Пневмосхема В64-25А
Пневмосхема В64-14А
В64-15А
Пневмосхема В64-34А
Исполнения
В64-13А-03
В64-14А-03
В64-15А-03
Исполнения
В64-25А-03
В64-33А-03
В64-34А-03
