| Назначение
Пневмораспределитель В64 четырехлинейный двухпозиционный с электропневматическим одно- и двухсторонним управлением и пружинным или пневматическим возвратом предназначен для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Присоединение пневмолиний - стыковое (индекс "05" в обозначении).
Основные характеристики пневмораспределителей
| Параметр |
Нормы для типоразмеров |
| В64-14А-05 |
В64-34А-05 |
В64-15А-05 |
В64-25А-05 |
| Условный проход, мм |
16 |
16 |
20 |
20 |
| Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
| Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее |
2,8 |
2,8 |
5,0 |
5,0 |
| Время срабатывания при давлении 0,4 МПа, с, не более |
0,1 |
0,2 |
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц |
12,24,48,110 / 24,110,220,380 / 110,220 |
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА |
7 / 9 / 12 |
| Масса, кг |
1,75 |
1,45 |
2,7 |
2,4 |

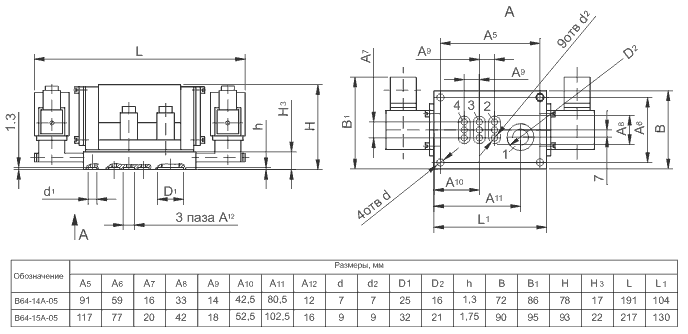

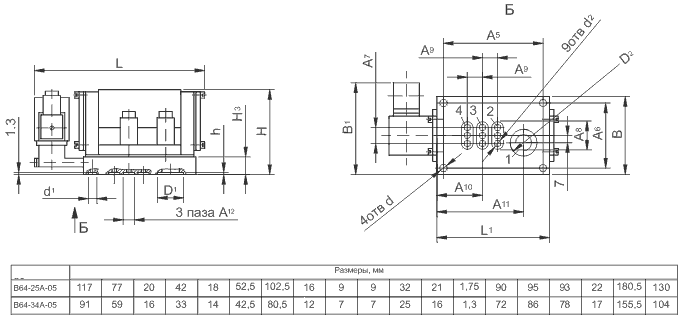

Габаритные и присоединительные размеры, мм
| Обознач. |
А5 |
А6 |
А7 |
А8 |
А9 |
А10 |
А11 |
А12 |
d |
d2 |
D1 |
D2 |
h |
B |
В1 |
H |
H3 |
L |
L1 |
| В64-14А-05 |
91 |
59 |
16 |
33 |
14 |
42,5 |
80,5 |
12 |
7 |
7 |
25 |
16 |
1,3 |
72 |
86 |
78 |
17 |
191 |
104 |
| В64-15А-05 |
117 |
77 |
20 |
42 |
18 |
52,5 |
102,5 |
16 |
9 |
9 |
32 |
21 |
1,75 |
90 |
95 |
93 |
22 |
217 |
130 |
| В64-25А-05 |
117 |
77 |
20 |
42 |
18 |
52,5 |
102,5 |
16 |
9 |
9 |
32 |
21 |
1,75 |
90 |
95 |
93 |
22 |
180,5 |
130 |
| В64-34А-05 |
91 |
59 |
16 |
33 |
14 |
42,5 |
80,5 |
12 |
7 |
7 |
25 |
16 |
1,3 |
72 |
86 |
78 |
17 |
155,5 |
104 |
Указания по применению пневмораспределителей
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
Варианты исполнения пневмораспределителей
| Обозначение |
Варианты исполнения |
В64-ХХА-05_ХХХ 4 |
Способ управления:
1-двухстороннее управление
2-одностороннее управление и пневматический возврат
3-одностороннее управление и пружинный возврат |
| В64-ХХА-05_ХХХ 4 |
Условный проход, мм:
4_16 мм;
5_20 мм |
| В64-ХХА-05-ХХХ 4 |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе пневмораспределителей В64
Пример записи условного обозначения распределителя четырехлинейного, с электропневматическим односторонним управлением и пружинным возвратом, условным проходом 16 мм, со стыковым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель В64-34А-05 УХЛ4 ТУ2-053-1633-83. |
|
Пневмосхема В64-14А
В64-15А
Пневмосхема В64-25А
Пневмосхема В64-34А
Пневмораспределитель
В64-14А-05
В64-15А-05
Пневмораспределитель
В64-25А-05
В64-34А-05
Пневмораспределители
