| Назначение
Пневмораспределитель золотниковый с односторонним пневматическим и электрическим управлением и пружинным возвратом предназначен для изменения направления и перекрытия потоков сжатого воздуха в пневматических системах.
Основные характеристики распределителей с пневматическим управлением
| Параметр |
Нормы для типоразмеров 5РМ |
5РМ212-72
(В63-13А);
5РМ213-72
(В63-33А) |
5РМ212-73
(В63-14А);
5РМ213-73
(В63-34А) |
5РМ212-83
(В63-14А-01);
5РМ213-83
(В63-34А-01) |
| Условный проход, мм |
10 |
16 |
16 |
| Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
| Минимальное давление управления, МПа, не более |
0,16 |
0,25 |
| Пропускная способность Кv, м3/мин, не менее |
1,9 |
2,8 |
| Максимальное число срабатываний в минуту |
250 |
| Масса, кг |
1,4 |
Основные характеристики распределителей с электрическим управлением
| Параметр |
Нормы для типоразмеров 5РМ |
5РМ232-72
(В64-13А-03);
5РМ233-72
(В64-33А-03) |
5РМ232-73
(В64-14А-03);
5РМ233-73
(В64-34А-03) |
5РМ232-83
(В64-14А-05);
5РМ233-83
(В64-34А-05) |
| Условный проход, мм |
10 |
16 |
16 |
| Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
| Пропускная способность Кv, м3/мин, не менее |
1,9 |
2,8 |
| Время срабатывания при давлении 0,4 МПа, не более |
0,1 |
| Максимальное число срабатываний в минуту |
250 |
Электрическое напряжение, В:
-постоянного тока
-переменного тока 50 Гц
-переменного тока 60Гц |
12,24,48,110
24,36,110,220,380
110,220 |
Номинальная мощность электромагнита, Вт:
-постоянного тока
-переменного тока 50 Гц
-переменного тока 60 Гц |
8
10
13 |
| Масса, кг |
1,4 |
Габаритные и присоединительные размеры по исполнениям, мм
| Обознач. |
D |
do |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
d |
B |
H |
H1 |
H2 |
H3 |
L |
L1 |
| 212-72 |
K3/8" |
K1/8" |
23,5 |
38 |
8 |
8 |
91 |
59 |
7 |
72 |
89,5 |
14,5 |
20,5 |
28,5 |
122 |
104 |
| 212-73 |
К1/2" |
К1/8" |
23,5 |
38 |
8 |
8 |
91 |
59 |
7 |
72 |
89,5 |
14,5 |
20,5 |
28,5 |
122 |
104 |
| 213-72 |
К3/8" |
К1/8" |
23,5 |
38 |
|
8 |
91 |
59 |
7 |
72 |
89,5 |
14,5 |
20,5 |
28,5 |
122 |
104 |
| 212-83 |
К1/2" |
К1/8" |
23,5 |
38 |
|
8 |
91 |
59 |
7 |
72 |
89,5 |
14,5 |
20,5 |
28,5 |
122 |
104 |
Указания по применению
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
Варианты исполнения
| Обозначение |
Варианты исполнения |
5РМ2ХХ--ХХ Х4 |
Пневмосхема |
5РМ2ХХ-ХХ Х4 |
Способ присоединения пневмолиний,
монтажные размеры |
5РМ2ХХ-ХХ Х4 |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример записи условного обозначения распределителя четырехлинейного, с пневматическим односторонним управлением и пружинным возвратом, условным проходом 16 мм с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель 5РМ213-73 УХЛ4 ТУ2-053-1633-83 |
|

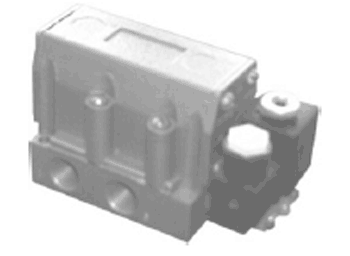

Фото
В63-13А, В63-14А
В63-33А, -34А

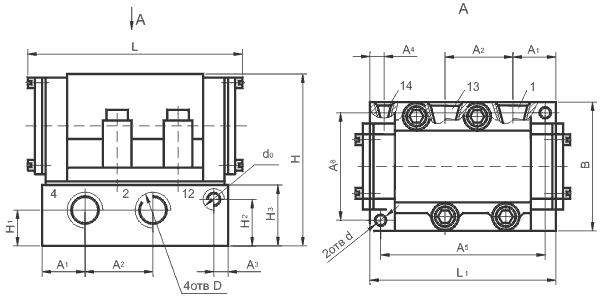

Габаритный чертеж
|
