| Назначение
Пневмораспределители двухлинейные нормально-закрытые, с электромагнитным управлением предназначены для управления потоком сжатого воздуха в пневмоприводах и пневмосистемах различного назначения.
Основные характеристики
| Параметр |
Нормы для типоразмеров |
| П-Р2.16 |
П-Р2.25 |
П-Р2.40 |
| Номинальное давление, МПа |
1,0 |
| Условный проход, мм |
16 |
25 |
40 |
| Расход воздуха при номинальном давлении, м3/мин, не менее |
2,0 |
5,0 |
7,0 |
| Минимальный расход воздуха, м3/мин |
0,3 |
0,5 |
1,0 |
Электрическое напряжение, В:
-постоянного тока
-переменного тока 50/60 Гц |
12;24;48
36;110;220 (36) |
Номинальная мощность электромагнита, не более
-постоянного тока, Вт
-переменного тока, ВА |
7
9 |
| Максимальное число срабатываний, 1/мин |
100 |
| Габаритные размеры, мм |
200х100
х100 |
300х130
х130 |
300х170
х170 |
| Присоединительная резьба |
К1/2" |
К1" |
М48х2 |
Варианты исполнения
| Обозначение |
Варианты исполнения |
П-Р2.ХХ ХХХ ХХХ 4 |
Условный проход (16;25;40) |
П-Р2.ХХ ХХХ ХХХ 4 |
Присоединение к электросети:
1-через сальник
2-через разъем
3-без сальника |
П-Р2.ХХ ХХХ ХХХ 4 |
Род тока:
1-постоянный
2-переменный 50 Гц/60 Гц |
П-Р2.ХХ ХХХ ХХХ 4 |
Напряжение, В:
1-12;
2-24;
3-36;
4_48;
5_110;
6-220 |
П-Р2.ХХ ХХХ ХХХ 4 |
Климатическое исполнение |
|
|

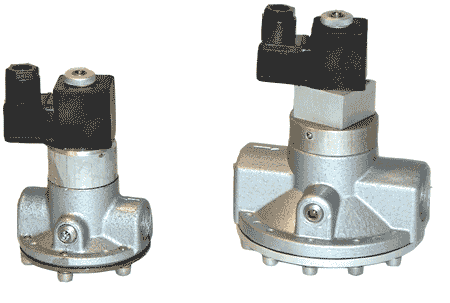

Фото

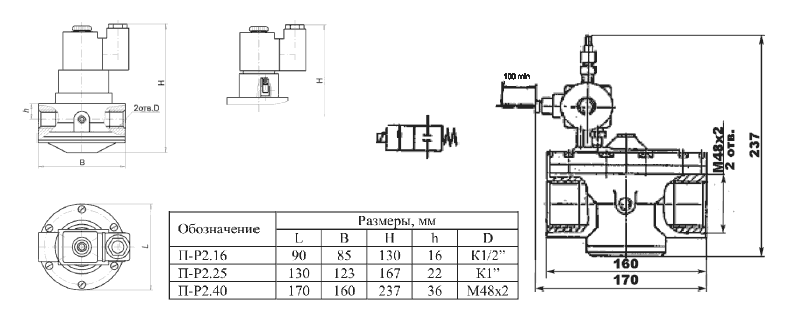

П-Р2 Габаритный чертеж
