| Назначение
Пневмораспределители трехлинейные с условным проходом 6 мм двухпозиционные с ручным управлением и пружинным или ручным возвратом предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Основные характеристики
| Параметр |
Нормы для типоразмеров |
| 3Р-6-252-3 |
3Р-6-253-3 |
3Р-6-262-3 |
3Р-6-263-3 |
| Условный проход, мм |
6 |
| Номинальное давление, МПа |
1,0 |
| Минимальное давление, МПа |
0,1 |
| Пропускная способность, Kv, м3/ч, не менее |
0,75 |
| Усилие переключения при номинальном давлении, Н(кгс), не более |
20 (2,0) |
| Масса, кг, не более |
0,35 |
0,28 |
0,42 |
0,40 |
Указания по применению
Пневмораспределители рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. |
|

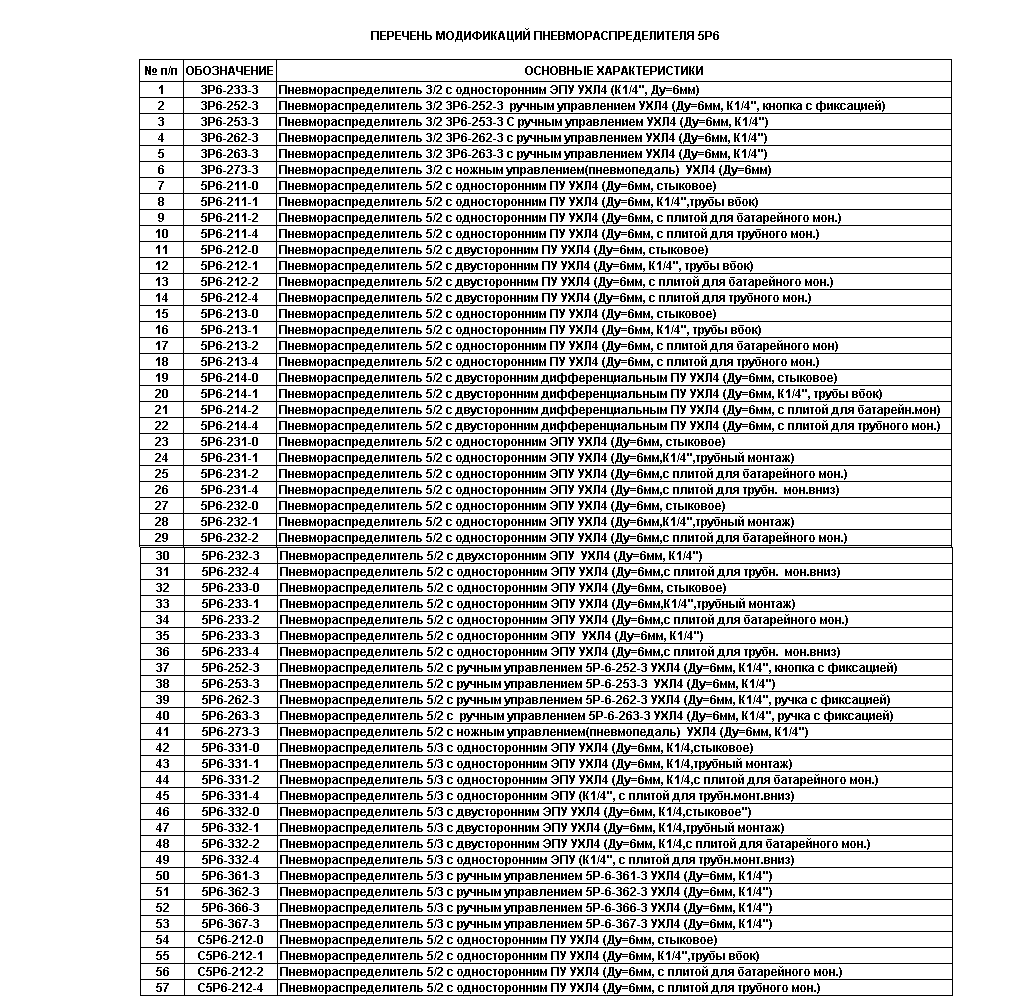

Номенклатура 3Р-6
Пневмосхема 3Р-6-252
Пневмосхема 3Р-6-253
Пневмосхема 3Р-6-262
Пневмосхема 3Р-6-263

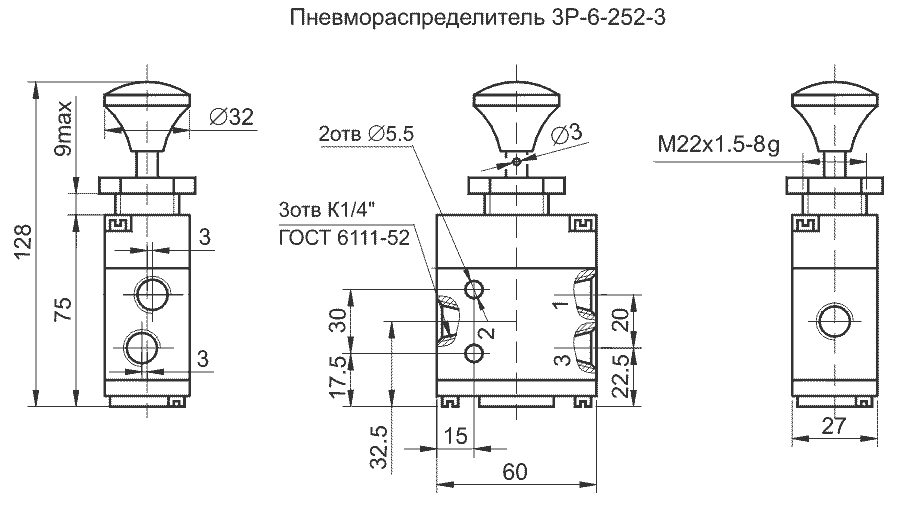

Габаритный чертеж
3Р-6-252

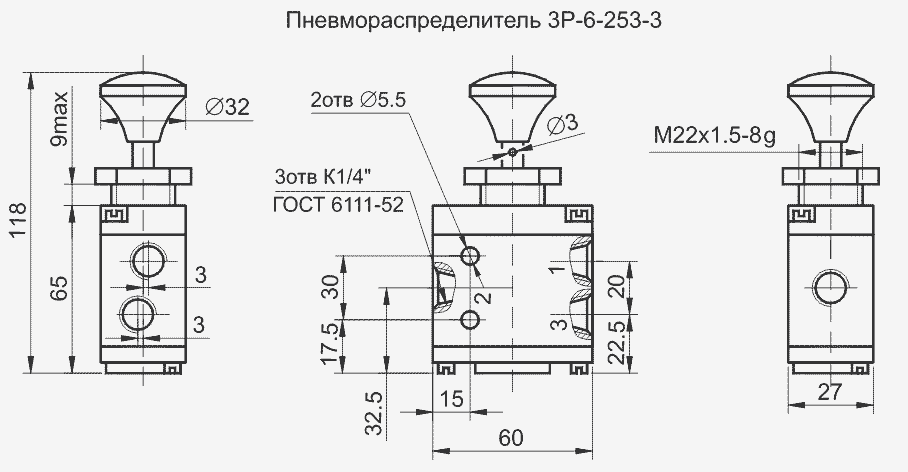

Габаритный чертеж
3Р-6-253

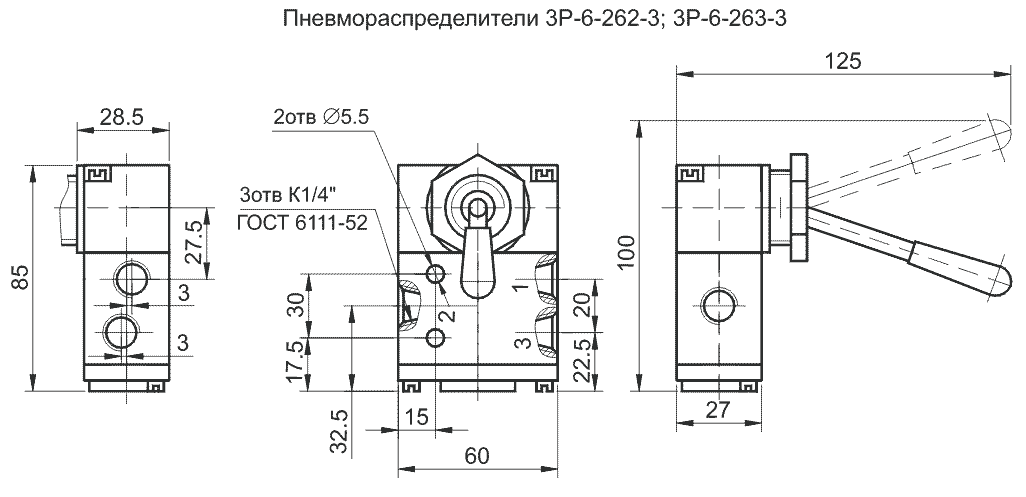

Габаритный чертеж
3Р-6-262
3Р-6-263

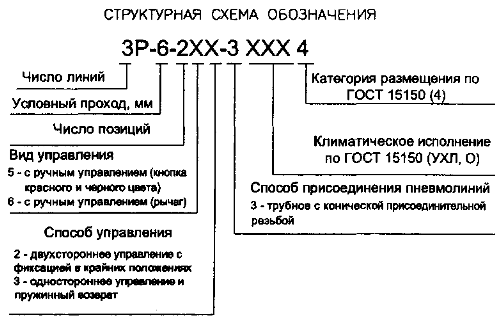

Схема обозначения
|
