| Назначение
Модульное устройство с электрическим выходным сигналом предназначено для подачи электрического сигнала (на отключение) при понижении давления в системе ниже заданного уровня и подачи электрического сигнала (на включение) при повышении давления до заданного уровня.
Основные характеристики
| Параметр |
Нормы для типоразмеров |
| L |
B |
H |
D |
Масса, кг |
| П-МК09.10 |
86 |
32 |
115 |
К3/8" |
0,3 |
| П-МК09.16 |
86 |
32 |
115 |
К1/2" |
0,3 |
| П-МК09.2,5 |
86 |
30 |
78 |
М5_7Н |
0,22 |
Диапазон настройки автоматической блокировки, МПа: 0,16 - 1,0.
Степень защиты по ГОСТ14254_80 IP54.
Максимальное числе срабатываний— 5/мин.
Зона нечувствительности реле давления не более 20%.
Реле можно включать в сеть со следующими параметрами:
номинальный ток:
-переменный 0,6А;
-постоянный 0,16А.
номинальное напряжение:
-переменное 380 В;
-постоянное 220 В.
Устройcтво и работа

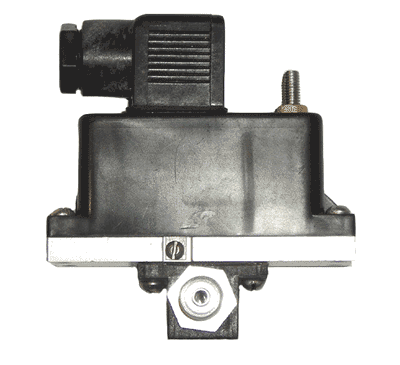

Реле давления (Рис. 1, 2, 4) настраивается при помощи винта поз. 1 на необходимую величину срабатывания.
Подключение реле к схеме управления осуществляется посредством разъема поз. 2.
При наличии необходимого уровня давления в системе мембрана, расположенная в верхней части корпуса поз. 3, перемещается вверх и посредством толкателя замыкает нормально открытый и размыкает нормально закрытый контакт микровыключателя типа МП2101.
При падении давления ниже допустимого значения контакт микровыключателя занимает исходное положение.
Схема электрическая принципиальная приведена на рис.3.
Указания по применению
Модули применяются в пневмосистемах, работающих на сжатом воздухе давлением от 0,16 до 1,00 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
Варианты исполнения
Реле изготавливаются в следующих исполнениях:
по величине условного прохода:
2,5 - с условным проходом 2,5 мм;
10 — с условным проходом 10 мм;
16 — с условным проходом 16 мм.
по способу присоединения:
4 — с конической присоединительной резьбой на входе (выходе) и стыковым на выходе (входе);
6 — с конической присоединительной резьбой на входе (выходе), стыковым на выходе (входе) и дополнительным стыковым отверстием М24х1,5_7Н.
7—с метрической присоединительной резьбой М5_7Н.
по климатическому исполнению в соответствии с ГОСТ15150-69:
УХЛ4;
О - только для тропиков.
Пример обозначения при заказе
Устройство модульное с условным проходом 16 мм, с конической присоединительной резьбой на входе (выходе), стыковым на выходе (входе) и дополнительным резьбовым отверстием М24х1,5_7Н, климатического исполнения УХЛ, категории размещения 4:
Устройство модульное П-МК09.16.ХХ6.УХЛ4. ТУ2-053-0224842-017_96 |
|
