Назначение
Распределители трех- и пятилинейные с условным проходом (Ду) 4;6;10;16 мм, двухпозиционные и трехпозиционные с ручным (пневмокнопки, пневмопереключатели)управлением и ручным или пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства: цилиндрический золотник с эластичными уплотнениями.
Номинальное давление 1,0МПа.
Присоединение: резьбовые отверстия в корпусе распределителя.
Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50оС.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
Пневмораспределители с ручным управлением могут быть установлены в любом пространственном положении. При монтаже пневмораспределители крепятся двумя винтами через отверстия в корпусе.
Основные характеристики
Наименование пневмораспределителя
|
Присоединение, дюйм
|
Пропускная способность Кv*, не менее м3/ч
|
Пневмосхема / Исполение
|
Габаритный чертеж
|

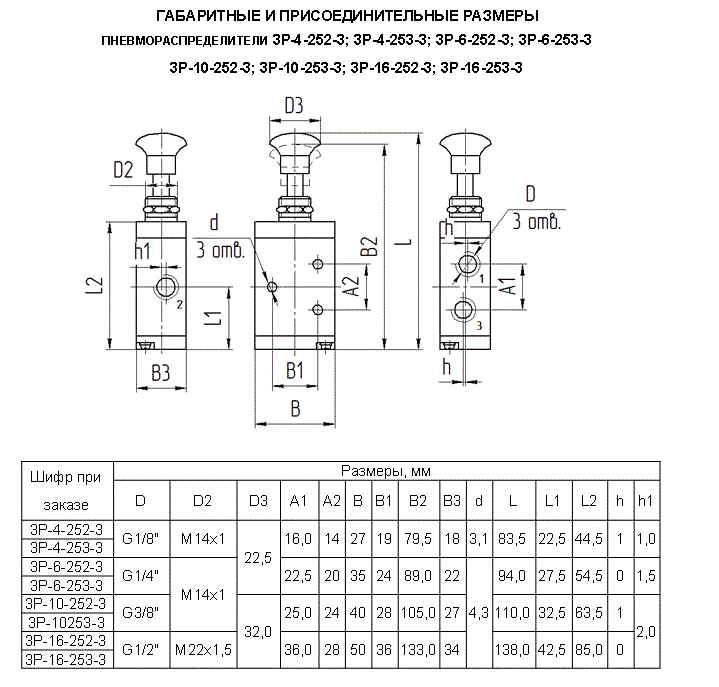

3Р-4-252-3
|
G1/8"
|
0,75
|
Трехлинейная двухпозиционная пневмокнопка, с фиксацией в двух крайних положениях (красного или черного цвета). |
|
3Р-6-252-3
|
G1/4" (G1/8")**
|
1,04
|
3Р-10-252-3
|
G3/8" (G1/4")**
|
1,95
|
3Р-16-252-3
|
G1/2"
|
3,26
|
3Р-4-253-3
|
G1/8"
|
0,75
|
Трехлинейная двухпозиционная пневмокнопка, с пружинным возвратом в исходное положение (красного или черного цвета) |
|
3Р-6-253-3
|
G1/4" (G1/8")**
|
1,04
|
3Р-10-253-3
|
G3/8" (G1/4")**
|
1,95
|
3Р-16-253-3
|
G1/2"
|
3,26
|

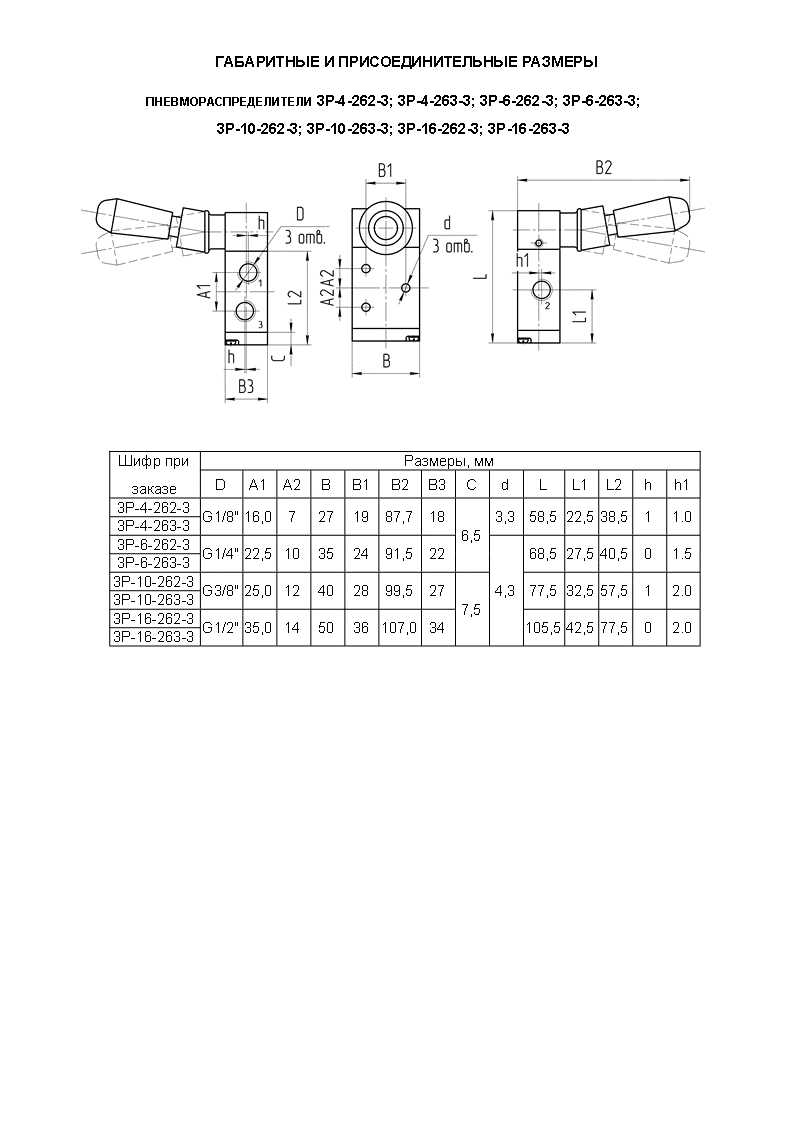

3Р-4-262-3
|
G1/8"
|
0,75
|
Трехлинейный двухпозиционный пневмораспределитель, с ручным управлением (рычаг) и с фиксацией в двух крайних положениях. |
|
3Р-6-262-3
|
G1/4" (G1/8")**
|
1,04
|
3Р-10-262-3
|
G3/8" (G1/4")**
|
1,95
|
3Р-16-262-3
|
G1/2"
|
3,26
|
3Р-4-263-3
|
G1/8"
|
0,75
|
Трехлинейный двухпозиционный пневмораспределитель, с ручным управлением (рычаг) и пружинным возвратом в исходное положение |
|
3Р-6-263-3
|
G1/4" (G1/8")**
|
1,04
|
3Р-10-263-3
|
G3/8" (G1/4")**
|
1,95
|
3Р-16-263-3
|
G1/2"
|
3,26
|

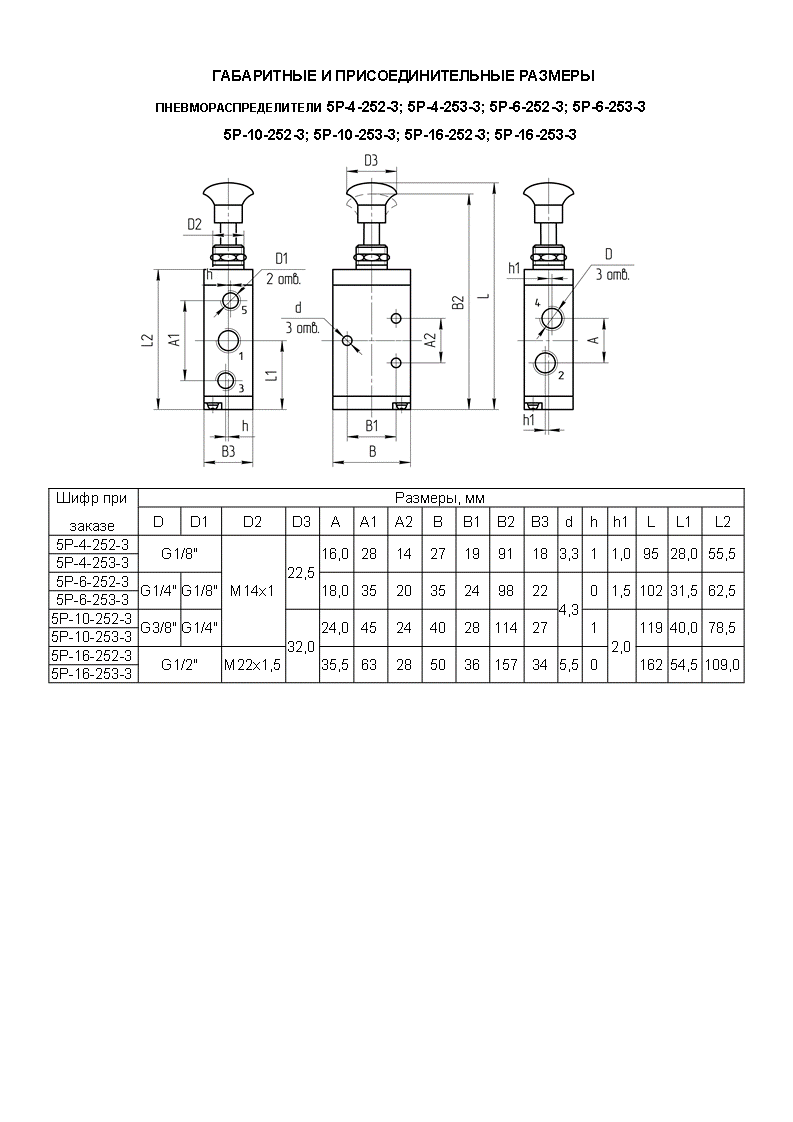

5Р-4-252-3
|
G1/8"
|
0,75
|
Пятилинейный двухпозиционный пневмораспределитель, с ручным управлением и фиксацией в каждой позиции (кнопка красного или черного цвета) |
|
5Р-6-252-3
|
G1/4" (G1/8")**
|
1,04
|
5Р-10-252-3
|
G3/8" (G1/4")**
|
1,95
|
5Р-16-252-3
|
G1/2"
|
3,26
|
5Р-4-253-3
|
G1/8"
|
0,75
|
Пятилинейный двухпозиционный пневмораспределитель, с ручным управлением и пружинным вовзвратом в исходное положение. (кнопка красного или черного цвета) |
|
5Р-6-253-3
|
G1/4" (G1/8")**
|
1,04
|
5Р-10-253-3
|
G3/8" (G1/4")**
|
1,95
|
5Р-16-253-3
|
G1/2"
|
3,26
|

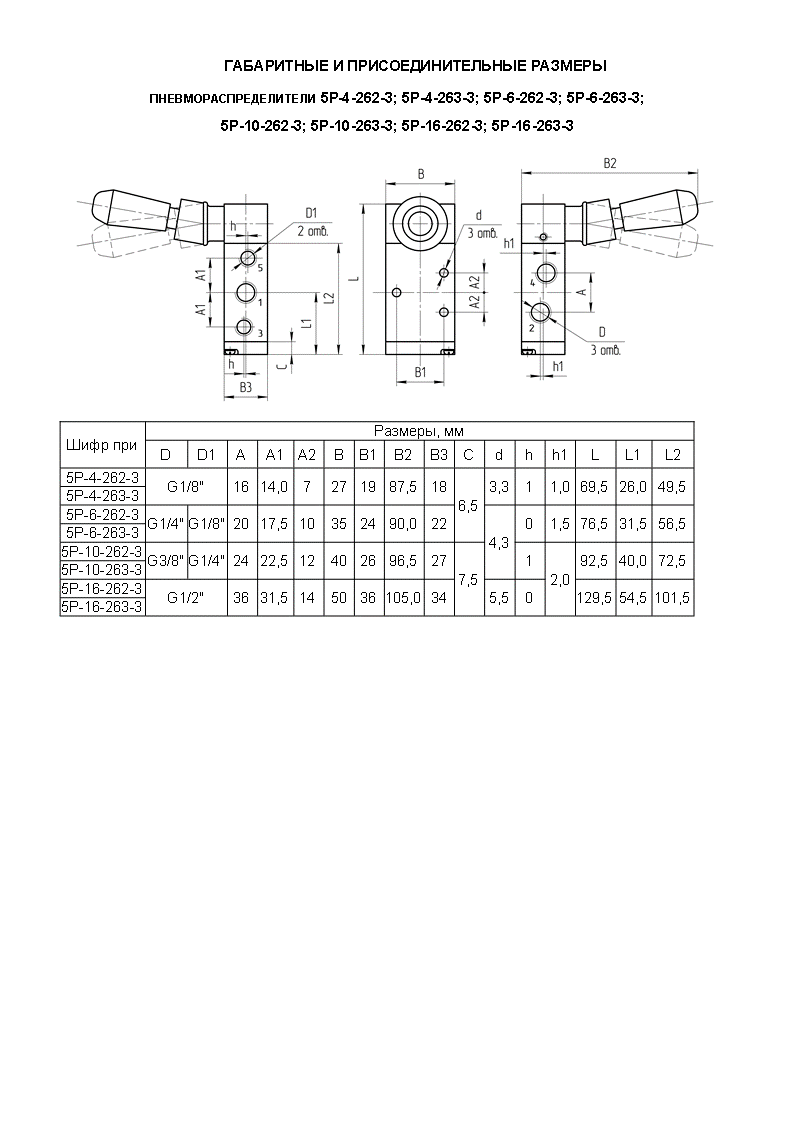

5Р-4-262-3
|
G1/8"
|
0,75
|
Пятилинейный двухпозиционный пневмораспределитель, с ручным управлением (рычаг) и фиксацией в двух крайних положениях |
|
5Р-6-262-3
|
G1/4" (G1/8")**
|
1,04
|
5Р-10-262-3
|
G3/8" (G1/4")**
|
1,95
|
5Р-16-262-3
|
G1/2"
|
3,26
|
5Р-4-263-3
|
G1/8"
|
0,75
|
Пятилинейный двухпозиционный пневмораспределитель, с ручным управлением (рычаг) и пружинным возвратом |
|
5Р-6-263-3
|
G1/4" (G1/8")**
|
1,04
|
5Р-10-263-3
|
G3/8" (G1/4")**
|
1,95
|
5Р-16-263-3
|
G1/2"
|
3,26
|

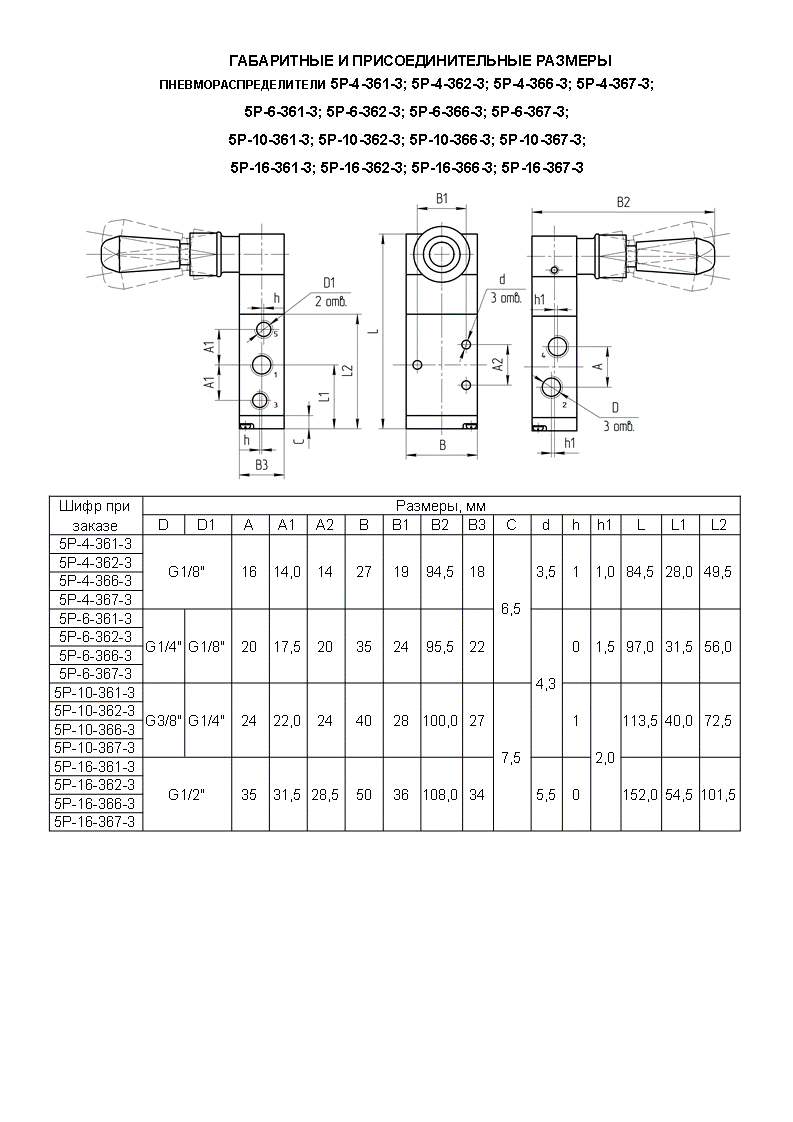

5Р-4-361-3
|
G1/8"
|
0,75
|
Пятилинейный, трехпозиционный пневмораспределитель, с ручным управлением и пружинным возвратом в среднее положение. В средней позиции золотника все линии перекрыты |
|
5Р-6-361-3
|
G1/4" (G1/8")**
|
1,04
|
5Р-10-361-3
|
G3/8" (G1/4")**
|
1,95
|
5Р-16-361-3
|
G1/2"
|
3,26
|
5Р-4-362-3
|
G1/8"
|
0,75
|
Пятилинейный, трехпозиционный пневмораспределитель, с ручным управлением и пружинным возвратом. В средней позиции золотника обе полости потребителя сообщены с атмосферой |
|
5Р-6-362-3
|
G1/4" (G1/8")**
|
1,04
|
5Р-10-362-3
|
G3/8" (G1/4")**
|
1,95
|
5Р-16-362-3
|
G1/2"
|
3,26
|
5Р-4-366-3
|
G1/8"
|
0,75
|
Пятилинейный, трехпозиционный пневмораспределитель, с ручным управлением (рычаг), с фиксацией в трех положениях. В средней позиции золотника все линии перекрыты |
|
5Р-6-366-3
|
G1/4" (G1/8")**
|
1,04
|
5Р-10-366-3
|
G3/8" (G1/4")**
|
1,95
|
5Р-16-366-3
|
G1/2"
|
3,26
|
5Р-4-367-3
|
G1/8"
|
0,75
|
Пятилинейный, трехпозиционный, с ручным управлением, с фиксацией в трех положениях. В средней позиции золотника обе полости потребителя сообщены с атмосферой |
|
5Р-6-367-3
|
G1/4" (G1/8")**
|
1,04
|
5Р-10-367-3
|
G3/8" (G1/4")**
|
1,95
|
5Р-16-367-3
|
G1/2"
|
3,26
|
*-Kv определяется по ГОСТ 14691
**-Присоединение атмосферных пневмолиний «3» и «5», дюйм
|

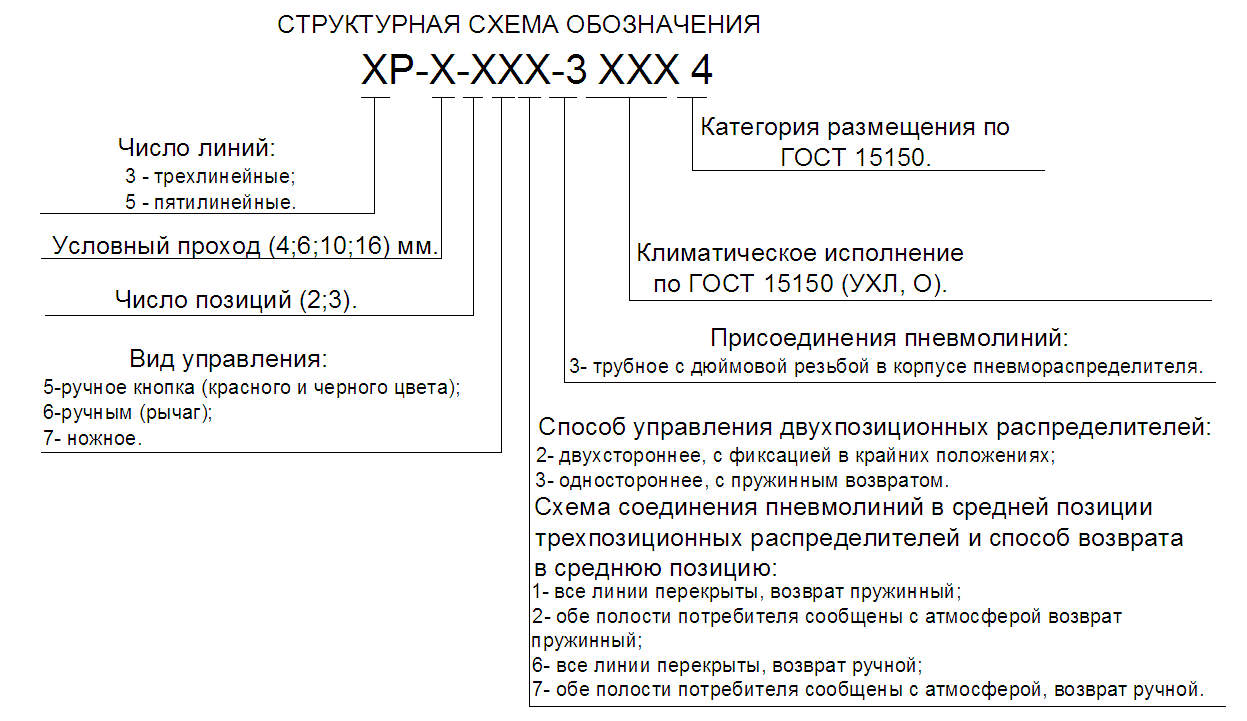

| Структура обозначения распределителей |
