Назначение
Станции смазочные модульной конструкции предназначены для нагнетания
отфильтрованных смазочных материалов в смазочные системы оборудования.
Основные характеристики
Станции обеспечивают подачу пластичного смазочного материала с числом
пенетрации не ниже 290 и жидкого смазочного материала кинематической вязкостью
не ниже 10 мм2с.
Температура смазочного материала от +1 до +50оС.
Класс чистоты минеральных масел не ниже 14. Для обеспечения класса чистоты
минеральных масел и тонкости фильтрации пластичного материала рекомендуется
применение фильтров с номинальной тонкостью фильтрации не более 25 мкм для
минеральных масел и не более 100 мкм для пластичного смазочного материала.
Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли,
агрессивных газов, паров в концентрациях, снижающих параметры станций в
недопустимых пределах.
Температура окружающей среды от +1 до +40оС, относительная влажность
воздуха не более 80% при температуре +25оС.
Климатическое исполнение и категория размещения станций по ГОСТ15150-69 - для
умеренного (УХЛ4) и тропического (О4.1) климата.
Станции модульной конструкции могут быть с электрическим, механическим,
гидравлическим, пневматическим и ручным приводом.
| Станция |
Давление срабатывания предохранит. устройства, МПа |
Номинальная подача (диапазон регулирования), см3мин |
Номинальный рабочий объем, см3 |
Емкость бака, дм3
| КПД объемный, не менее |
Масса, кг |
Станции с
электрическим приводом для жидкого смазочного материала
Номинальное давление нагнетания 10,0 МПа |
| 131224 |
131224А |
12,5+3 |
16 (0-16) |
0,63 |
1,6 |
0,79 |
10,3 |
| 131324 |
131324А |
| 130124 |
130124А |
|
| 130224 |
130224А |
| 130324 |
130324А |
| 131234 |
131234А |
12,5+3 |
16 (0-16) |
0,63 |
2,5 |
0,79 |
11 |
| 131334 |
131334А |
| 130134 |
130134А |
|
| 130234 |
130234А |
| 130334 |
130334А |
| 131244 |
131244А |
12,5+3 |
16 (0-16) |
0,63 |
4,0 |
0,79 |
12,1 |
| 131344 |
131344А |
| 130144 |
130144А |
|
| 130244 |
130244А |
| 130344 |
130344А |
| 131254 |
131254А |
12,5+3 |
16 (0-16) |
0,63 |
6,3 |
0,79 |
14 |
| 131354 |
131354А |
| 130154 |
130154А |
|
| 130254 |
130254А |
| 130354 |
130354А |
Станции с
электрическим приводом для пластичного смазочного материала
Номинальное давление нагнетания 20,0 МПа. Давление заправки не более 0,25 МПа |
| 141264 |
141264А |
23,0+3 |
16 (0-16) |
0,63 |
1,0 |
0,79 |
11 |
| 141364 |
141364А |
| 140164 |
140164А |
|
| 140264 |
140264А |
| 140364 |
140364А |
| 141274 |
141274А |
23,0+3 |
16 (0-16) |
0,63 |
2,0 |
0,79 |
13 |
| 141374 |
141374А |
| 140174 |
140174А |
|
| 140274 |
140274А |
| 140374 |
140374А |
| 141284 |
141284А |
23,0+3
|
16 (0-16) |
0,63 |
3,2 |
0,79 |
14 |
| 141384 |
141384А |
| 140184 |
140184А |
|
| 140284 |
140284А |
| 140384 |
140384А |
| 141294 |
141294А |
23,0+3 |
16 (0-16) |
0,63 |
5,0 |
0,79 |
16 |
| 141394 |
141394А |
| 140194 |
140194А |
|
| 140294 |
140294А |
| 140394 |
140394А |
Станции с механическим приводом с ОМ* для жидкого смазочного материала
Номинальное давление нагнетания 10,0 МПа. |
| 131229 |
131229А |
12,5+3 |
8 (0-8) |
0,63 |
1,6 |
0,79 |
5 |
| 131329 |
131329А |
| 130129 |
130129А |
|
| 130229 |
130229А |
| 130329 |
130329А |
| 131239 |
131239А |
12,5+3 |
8 (0-8) |
0,63 |
2,5 |
0,79 |
5,5 |
| 131339 |
131339А |
| 130139 |
130139А |
|
| 130239 |
130239А |
| 130339 |
130339А |
| 131249 |
131249А |
12,5+3 |
8 (0-8) |
0,63 |
4,0 |
0,79 |
7 |
| 131349 |
131349А |
| 130149 |
130149А |
|
| 130249 |
130249А |
| 130349 |
130349А |
| 131259 |
131259А |
12,5+3 |
8 (0-8) |
0,63 |
6,3 |
0,79 |
8,1 |
| 131359 |
131359А |
| 130159 |
130159А |
|
| 130259 |
130259А |
| 130359 |
130359А |
Станции с механическим приводом с ОМ* для пластичного смазочного материала
Номинальное давление нагнетания 20,0 МПа. Давление заправки не более 0,25 МПа |
| 141269 |
141269А |
23,0+3 |
8 (0-8) |
0,63 |
1,0 |
0,79 |
5,8 |
| 141369 |
141369А |
| 140169 |
140169А |
|
| 140269 |
140269А |
| 140369 |
140369А |
| 141279 |
141279А |
23,0+3 |
8 (0-8) |
0,63 |
2,0 |
0,79 |
6,5 |
| 141379 |
141379А |
| 140179 |
140179А |
|
| 140279 |
140279А |
| 140379 |
140379А |
| 141289 |
141289А |
23,0+3 |
8 (0-8) |
0,63 |
3,2 |
0,79 |
7,7 |
| 141389 |
141389А |
| 140189 |
140189А |
|
| 140289 |
140289А |
| 140389 |
140389А |
| 141299 |
141299А |
23,0+3 |
8 (0-8) |
0,63 |
5,0 |
0,79 |
9,1 |
| 141399 |
141399А |
| 140199 |
140199А |
|
| 140299 |
140299А |
| 140399 |
140399А |
Примечание:
* ОМ - обгонная муфта
Значения параметров приведены для температуры смазочного материала от +20 до +25оС.
| Станция |
Давление срабатывания предохранит. устройства, МПа |
Подаваемый объем, см3/цикл |
Давление на входе привода ном./макс., МПа |
Сила на рукоятке, Н |
Частота ходов плунжера, не более, 1/мин |
Масса, кг |
Емкость бака, дм3 |
Станции с ручным приводом для жидкого смазочного материала
Номинальное давление нагнетания 10,0 МПа |
| 130111 |
12,5+3 |
0,5 |
|
150 |
20 |
0,63 |
2,4 |
| 130121 |
1,6 |
2,8 |
| 130321 |
1,6 |
2,8 |
Станции с ручным приводом для пластичного смазочного материала
Номинальное давление нагнетания 10,0 МПа |
| 130161 |
12,5+3 |
0,5 |
|
150 |
20 |
1,0 |
3,3 |
| 130361 |
1,0 |
3,3 |
Станции с пневматическим приводом для жидкого смазочного материала
Номинальное давление нагнетания 10,0 МПа |
| 130113 |
12,5+3 |
0,5 |
0,63 / 1,0 |
|
20 |
0,63 |
2,7 |
| 130123 |
1,6 |
3,1 |
Станции с пневматическим приводом для пластичного смазочного материала
Номинальное давление нагнетания 10,0 МПа |
| 130163 |
12,5+3 |
0,5 |
0,63 / 1,0 |
|
20 |
1,0 |
4 |
Станции с гидравлическим приводом для жидкого смазочного материала
Номинальное давление нагнетания 10,0 МПа |
| 130112 |
12,5+3 |
0,5 |
2,5 / 6,3 |
|
20 |
0,63 |
2,6 |
| 130122 |
1,6 |
3,3 |
Станции с гидравлическим приводом для пластичного смазочного материала
Номинальное давление нагнетания 10,0 МПа |
| 130162 |
12,5+3 |
0,5 |
2,5 / 6,3 |
|
20 |
1,0 |
3,8 |
|
|

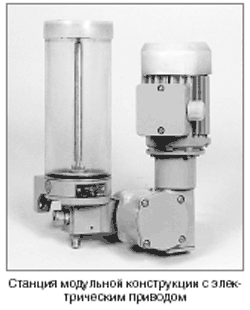

Фото

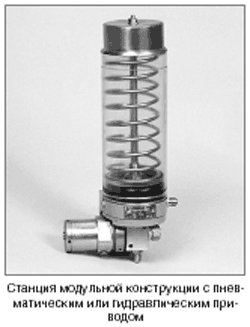

Фото

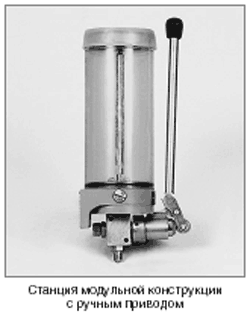

Фото

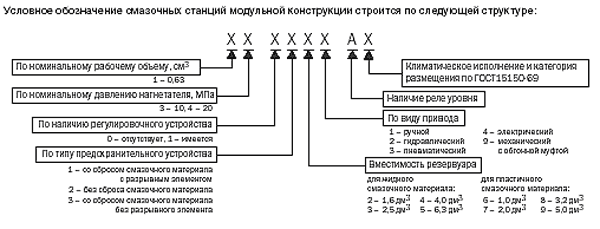

Структура обозначения
|
