| Назначение
Станции импульсного действия MPT используются в системах централизованной смазки, в
которых применяются импульсные питатели. Электронасос и другие устройства закреплены на
крышке бака, сделанной из стального листа. На ней также выполнены отверстия для крепления
станции к стенке машины.
Станция импульсного действия с шестеренным насосом оснащена сапуном, клапаном сброса
давления, регулятором давления, реле уровня и заливным фильтром.
Описание работы
В конце заданного времени перерыва включается электронасос. Насос доставляет определённые
количества смазки в импульсные питатели к точкам смазки машины. Перед выключением насоса
в конце рабочего времени необходимо проконтролировать, замкнуты ли контакты реле давления
или нет. Если “да”- то цикл смазки завершён. После сброса давления в системе, камеры
импульсных питателей снова заполняются смазкой и далее циклы смазки повторяются в
соответствии со временем перерыва. Промежуточная смазка возможна при кратковременной
подаче давления.
Сигналы о неисправности поступают тогда, когда нет давления во время цикла смазки, нет сброса
давления во время перерыва или когда уровень масла в баке ниже допустимого.
| ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
|
Подача
|
200см3/мин или 500см3/мин
|
|
Рабочее давление
|
5 - 25 бар (0,5 - 2,5 МПа) или 15 - 50 бар (1,5 - 5,0 МПа) регулируемое
|
|
Настройка клапана сброса
|
0,7 бар (0,07 МПа)
|
|
Бак
|
3л , 6л, 12л или 50л
|
|
Тонкость
фильтрации на всасывании
|
250мкм
|
|
Манометр
|
0 - 60 бар (0-6 МПа)
|
|
Присоединение на выходе
|
М12х1 с фитингом для трубки с наружным Ø6мм
|
|
Диапазон температур
|
От -20°С до +80°С
|
|
Тип смазки
|
Масло 50-1000 сСт (мм2/с) при 40°С или Полужидкая смазка с
классом NLGI 00-000
|
|
Реле нижнего уровня смазки
|
250В/50Гц 1,5А; 200В пост. ток 1,5А, 50Вт
|
|
Электродвигатель
|
220-240В/380-420В; 50/60 Гц; Ток 0,6/0,35А; 90Вт; IP 55
|
|
|

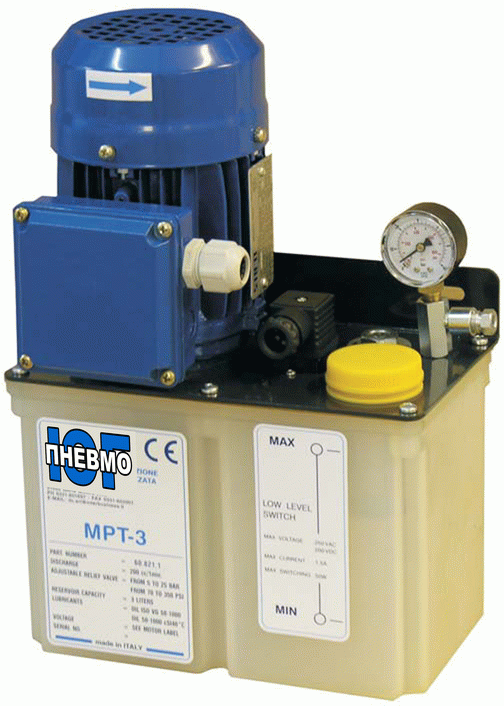

Станция
MPT

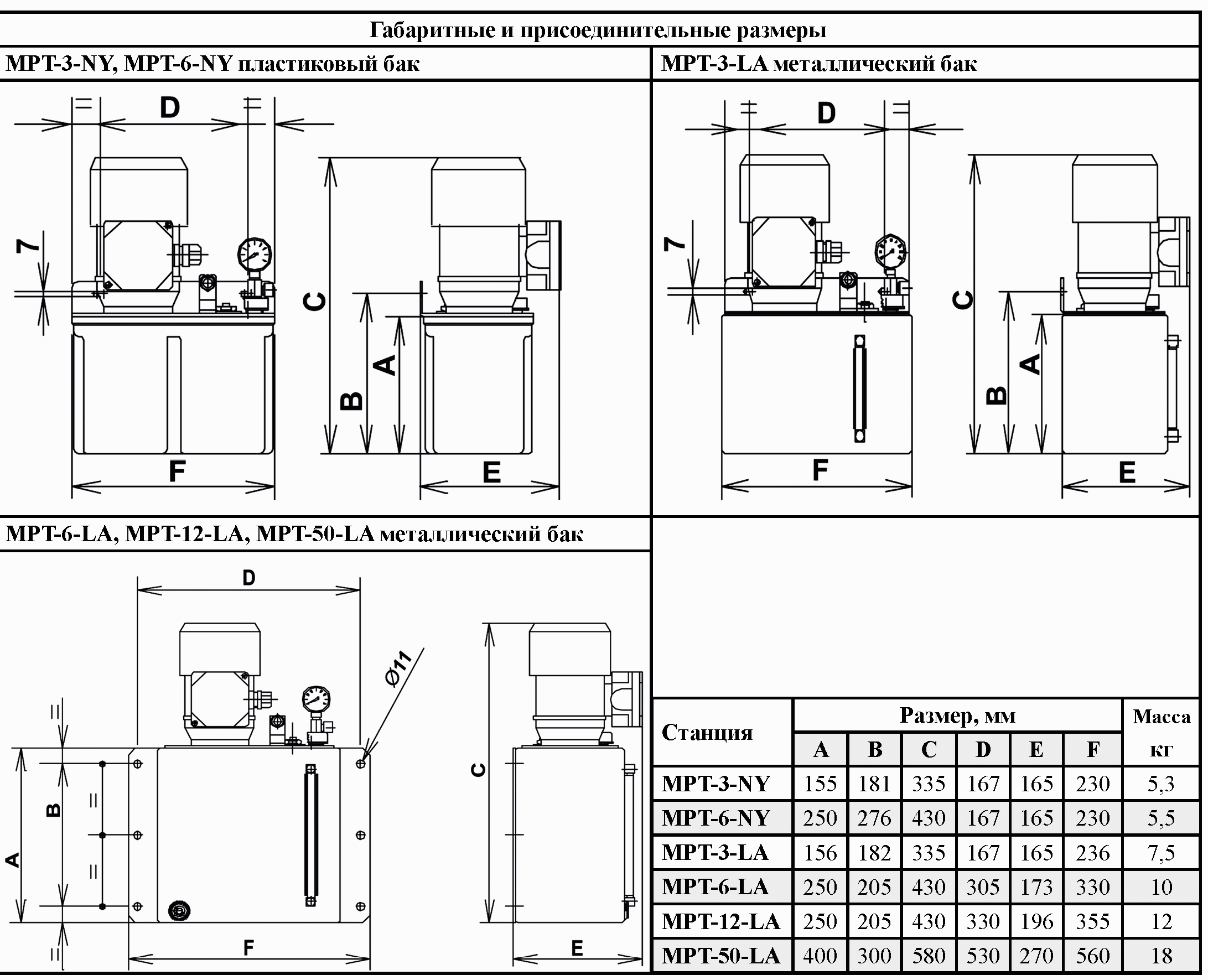

габаритные размеры
MPT
