Назначение
Гидроклапаны предохранительные типа Г52-2… представляют собой элементы командно-регулирующей аппаратуры гидроприводов. Их назначение – ограничивать давление рабочей жидкости до заранее заданной величины, предохраняя системы от перегрузки и разрушения. Гидроклапаны имеют универсальное применение с возможностью их встраивания в гидравлические установки транспортных, подземных и других сооружений, а также в металлообрабатывающие машины.
Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Основные характеристики
Клапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 сСт при температуре от +10 до +70оС.
Вид присоединения - трубный/стыковой монтаж.
Марка
|
Условный проход, мм
|
Номинальный расход, л/мин
|
Номинальное давление, МПа
|
Диапазон регулирования давления, МПа
|
Давление разгрузки, МПа
|
Присоединение
|
Масса, кг
|
Г52-22
|
12
|
20
|
6,3
|
0,3 - 6,3
|
0,3
|
К3/8"
|
2,5
|
АГ52-22
|
10
|
0,5 – 10
|
БГ52-22
|
20
|
1-20
|
ПГ52-22
|
6,3
|
0,3 - 6,3
|
панельный
|
2,9
|
АПГ52-22
|
10
|
0,5 – 10
|
БПГ52-22
|
20
|
1-20
|
Г52-23
|
16
|
40
|
6,3
|
0,3 - 6,3
|
К1/2"
|
4,6
|
АГ52-23
|
10
|
0,5 – 10
|
БГ52-23
|
20
|
1-20
|
Г52-24
|
20
|
80
|
6,3
|
0,3 - 6,3
|
К3/4"
|
4,6
|
АГ52-24
|
10
|
0,5 – 10
|
БГ52-24
|
20
|
1-20
|
ПГ52-24
|
6,3
|
0,3 - 6,3
|
панельный
|
4,65
|
АПГ52-24
|
10
|
0,5 – 10
|
БПГ52-24
|
20
|
1-20
|
|
| Г52-2

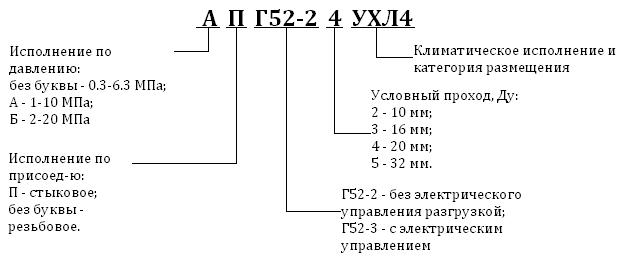

Структура обозначения |
