Пневмогидроаккумуляторы АРХ, АРФ, АПГ-Б, АПГ-Т

Назначение

Пневмогидроаккумуляторы предназначены для накопления и отдачи энергии рабочей жидкости посредством сжатия газа. Применяются в гидравлических системах металлорежущих станков , манипуляторов, горно-шахтного оборудования, кузнечно-прессовых , подъемно-транспортных, сельскохозяйственных и других машин для сглаживания пульсации, работы в насосно-аккумуляторных станциях, длительной выдержки под давлением при отключенном источнике питания, гашения гидроударов , в качестве компенсатора утечек и др.. По разделению сред делятся : с поршневым разделителем (АРХ,АРФ)и эластичным  разделителем –резиновым баллоном (АПГ-Т). По способу крепления: хомутами, фланцами, скобами, зажимными кольцами в вертикальном положении  пневмоклапанов вверх. Имеют две рабочие камеры: газовую и жидкостную. Газовая камера заряжается техническим азотом 2-го сорта по ГОСТу 9293.

Внимание! пневмогидроаккумуляторы АПГ-Б не выпускают! Замена АПГ-Т,  отличаются только корпусом.

Рабочая жидкость – минеральные масла вязкостью  20…500сСт,с температурой 0…60 С и окружающей средой от –30 С до +60С . Класс чистоты рабочей жидкости не грубее 14 по ГОСТу 17216. Пневмогидроаккумуляторы АПГ-Т работают на водной эмульсии, разрешенной к применению в шахтных условиях. Температура эмульсии  +5С до +50С при температуре окружающей  среды от +1С до +50С.

Климатическое исполнение:

УХЛ4 - для районов с умеренным и холодным климатом; 04- для районов с тропическим климатом ;

УХЛ5- для эксплуатации в помещениях с повышенной влажностью. Категория размещения - 4. Пневмогидроаккумуляторы могут быть оснащены предохранительным устройством , комплектом принадлежностей для зарядки газом и контроля степени зарядки.

Решить проблему долговечности и эффективности ваших гидросистем с большими конструктивными объемами и расходами могут наши пневмогидроаккумуляторы – абсолютная герметичность и высокое быстродействие.

Основные характеристики

Обозначение

Номинальное давление, МПа

Вместимость, дм3

Габариты (Ø х Дл.), мм

Масса,кг

Технические условия

АРХ-0,4/320



















32

0,4

83х290

5,1

ТУ-053-1410-79

АРХ-1/320

1

83х482

6,6

АРХ-2,5/320

2,5

155х410

28

АРХ-6,3/320

6,3

155х715

40

АРХ-10/320,  АРХ-10/320Р

10

240х546

88,5

АРХ-16/320, АРХ-16/320Р

16

240х736

106

АРХ-20/320, АРХ-20/320Р

20

240х863

117,5

АРХ-25/320, АРХ-25/320Р

25

240х1023

132

АРХ-32/320, АРХ-32/320Р

32

240х1246

152,5

АРХ-40/320, АРХ-40/320Р

40

240х1500

176

АРХ-50/320, АРХ-50/320Р

50

240х1818

205

АРХ-16/320К

16

294х595

135

АРХ-20/320К

20

676х2941

145

АРХ-25/320К

25

294х778

156

АРХ-32/320К

32

294х916

172

АРХ-40/320К

40

294х1074

191

АРХ-50/320К

50

294х1280

214

АРФ-10/320Р

10

240х561

95

АРФ-16/320Р

16

240х751

113

АРФ-20/320Р

20

240х878

122

АРФ-25/320Р

25

240х1038

139

АРФ-32/320Р

32

240х1261

159

АРФ-40/320Р

40

240х1515

183

АРФ-50/320Р





32

50

240х1833

212

ТУ-053-1410-79

АРФ-16/320К

16

294х610

146

АРФ-20/320К

20

294х691

155

АРФ-25/320К

25

294х793

167

АРФ-32/320К

32

294х931

183

АРФ-40/320К

40

294х1093

202

АРФ-50/320К

50

294х1295

225

АПГ-Т-2,5/32



32

2,5

121х508

18

ТУ2.053.0221050.028-93

АПГ-Т-6,3/32

6,3

203х595

60

АПГ-Т-10/32

10

203х795

75

АПГ-Т-25/32

25

240х1168

140



УСТРОЙСТВО ЗАРЯДНОЕ АР-04/320.040А

Предназначено для зарядки, разрядки и периодического контроля зарядки газом пневмогидроаккумуляторов. Включает в себя собственно зарядное устройство, гибкий шланг и манометр. Максимальное давление зарядки – 16МПа.

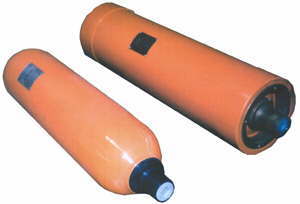

пневмогидроаккумулятор
Пневмогидроаккумулятор
