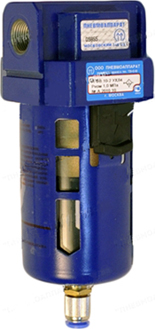

Назначение влагоотделителей
- Фильтры-влагоотделители П-ФВ и П-ФВ-ххх-АО (Фильтры-влагомаслоотделители) центробежного действия с условным проходом (Ду) 6; 10; 16; 25;32; 40 и 50 мм предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц и удаления конденсата в пневматических приводах и системах промышленного оборудования различного назначения.
- Присоединение: резьбовые отверстия в корпусе фильтра.
- Степень влагоотделения не менее 90%.
- Абсолютная тонкость фильтрации 25мкм.
- Рабочая среда - сжатый воздух давлением от 0,1 МПа до 1,0 МПа, очищенном не грубее 12 класса по ГОСТ 17433.
- Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
- Конденсат из фильтра-влагоотделителя сбрасывается для П-ФВ полуавтоматически: при перемещении дренажной трубки со штуцером снизу вверх или при снятии давления в системе, П-ФВ-ххх-АО имеет автоматический отвод конденсата.
- Фильтры-влагоотделители должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5°), непосредственно на трубопроводе. При монтаже фильтров-влаготделителей, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.
Основные характеристики фильтров-влагоотделителей
Наименование фильтра-влагоотделителя
|
Присоединение, дюйм
|
Максимальнй расход воздуха при давлении 0.6МПа, м3/мин, не менее
|
Номинальная вместимость, резервуара, см3, не менее
|

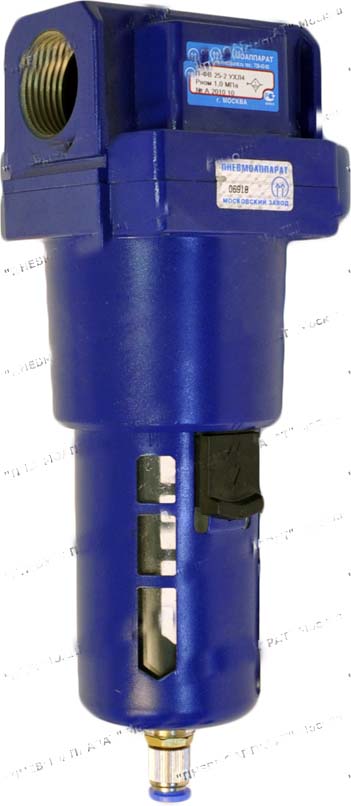

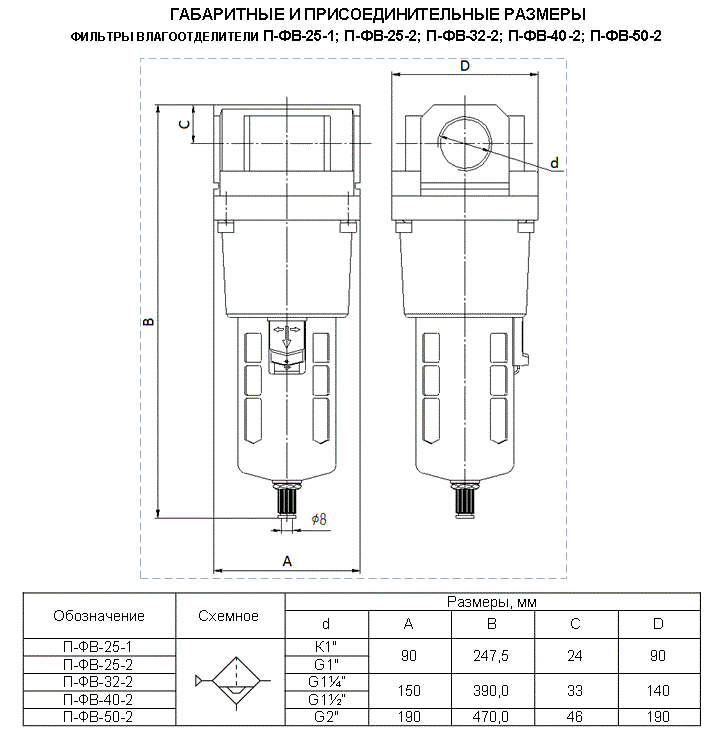

Габаритный чертеж
|
П-ФВ-6-1(2)
|
К1/4" (G1/4")
|
0,25
|
30 |
|
П-ФВ-10-1(2)
|
К3/8" (G3/8")
|
1,25
|
100
|
П-ФВ-16-1(2)
|
К1/2" (G1/2")
|
2,0
|
100
|
П-ФВ-25-1(2)
|
К1"(G1")
|
5,0
|
200 |
|
П-ФВ-32-2
|
G1¼"
|
11,5
|
200
|
П-ФВ-40-2
|
G1 ½"
|
11,5
|
200
|
П-ФВ-50-2
|
G2"
|
18,5
|
200
|
Пример обозначения при заказе
Пример записи условного обозначения фильтра-влагоотделителя с условным проходом 10 мм, с присоединительной резьбой К3/8" по ГОСТ 6111, с автоматическим отводом конденсата, климатического исполнения УХЛ, категории размещения 4: Фильтр-влагоотделитель П-ФВ-10-1-АО-УХЛ4 ТУ4151-004-00221287-97. |
| Пневмосхема фильтр-влагоотделитель

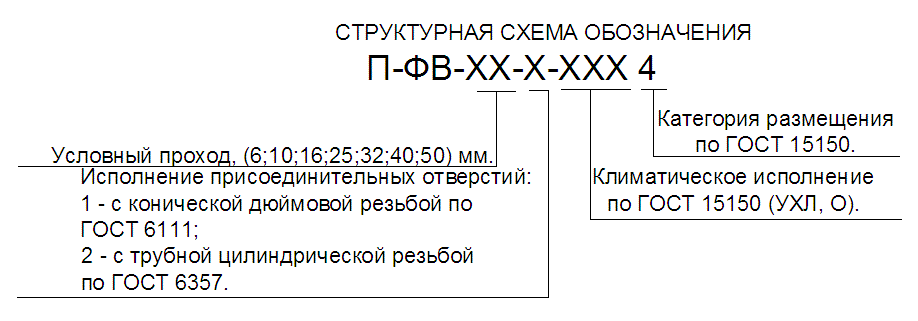

структура обозначения
информация по П-ФВ выпуска до 2007г. здесь
|
