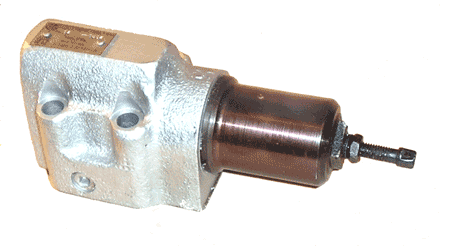

Гидроклапаны давления Г54-3
| Назначение
Гидроклапаны давления Г54-3х предназначены для использования в гидросистемах в качестве:
1) клапана разности давлений - для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости, или в одном из этих потоков и постороннем потоке;
2) клапана последовательности - для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление) потоке;
3) предохранительного клапана - для предохранения объемного гидропривода от давления, превышающего установленное;
4) переливного клапана - для поддержания заданного давления путем непрерывного спива рабочей жидкости во время работы
Основные характеристики
| Обозначение |
Условный проход, мм |
Давление настройки, МПа |
Диапазон настройки, МПа |
Номин. расход,
л/мин |
Присоединение |
Масса, кг |
| Г54-32 |
10 |
2,5 |
0,4-2,8 |
32 |
К3/8" |
2,3 |
| Г54-34 |
20 |
125 |
К3/4" |
3,1 |
| Г54-35 |
32 |
200 |
К11/4" |
6,4 |
| АГ54-32 |
10 |
1,0 |
0,3-1,2 |
32 |
К3/8" |
2,3 |
| АГ54-34 |
20 |
125 |
К3/4" |
3,1 |
| АГ54-35 |
32 |
200 |
К11/4" |
6,4 |
| БГ54-32 |
10 |
6,3 |
0,6-7,0 |
32 |
К3/8" |
2,3 |
| БГ54-34 |
20 |
125 |
К3/4" |
3,1 |
| БГ54-35 |
32 |
200 |
К11/4" |
6,4 |
| ВГ54-32 |
10 |
10,0 |
1,2-11,2 |
32 |
К3/8" |
2,3 |
| ВГ54-34 |
20 |
125 |
К3/4" |
3,1 |
| ВГ54-35 |
32 |
200 |
К11/4" |
6,4 |
| ДГ54-32 |
10 |
20,0 |
4,0-23,0 |
32 |
К3/8" |
2,3 |
| ДГ54-34 |
20 |
125 |
К3/4" |
3,1 |
| ДГ54-35 |
32 |
200 |
К11/4" |
6,4 |
| ПГ54-32 |
10 |
2,5 |
0,4-2,8 |
32 |
Стыковое |
2,55 |
| ПГ54-34 |
20 |
125 |
4,0 |
| ПГ54-35 |
32 |
200 |
6,8 |
| ПАГ54-32 |
10 |
1,0 |
0,3-1,2 |
32 |
Стыковое |
2,55 |
| ПАГ54-34 |
20 |
125 |
4,0 |
| ПАГ54-35 |
32 |
200 |
6,8 |
| ПБГ54-32 |
10 |
6,3 |
0,6-7,0 |
32 |
Стыковое |
2,55 |
| ПБГ54-34 |
20 |
125 |
4,0 |
| ПБГ54-35 |
32 |
200 |
6,8 |
| ПВГ54-32 |
10 |
10,0 |
1,2-11,2 |
32 |
Стыковое |
2,55 |
| ПВГ54-34 |
20 |
125 |
4,0 |
| ПВГ54-35 |
32 |
200 |
6,8 |
| ПДГ54-32 |
10 |
20,0 |
4,0-23,0 |
32 |
Стыковое |
2,55 |
| ПДГ54-34 |
20 |
125 |
4,0 |
| ПДГ54-35 |
32 |
200 |
6,8 |
|

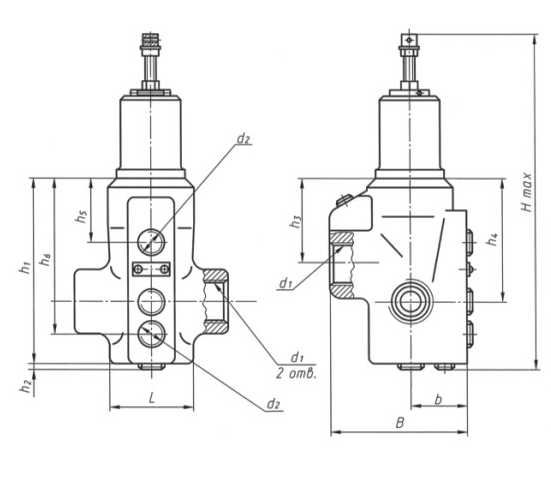

Общий вид, габаритные и присоединительные размеры гидроклапанов давления Г54-3 трубного монтажа
|
Модель гидроклапана
|
АГ54-32М
Г54-32М
БГ54-32М
ВГ54-32М
ДГ54-32М
|
АГ54-34М
Г54-34М
БГ54-34М
ВГ54-34М
ДГ54-34М
|
АГ54-35М
Г54-35М
БГ54-35М
ВГ54-35М
ДГ54-35М
|
|
Рис.
|
1
|
Резьба по ГОСТ 6111, дюймы, d1 |
K3/8
|
K3/4 |
K1 1/4 |
Резьба по ГОСТ 6111, дюймы, d2 |
K 1/8 |
K 1/8 |
K1 1/8 |
|
H, max
|
201
|
220
|
242
|
252
|
274
|
|
L, +-t2/2
|
56
|
78
|
100
|
|
B +-1.5 -0.5
|
79
|
84
|
94
|
|
h1,+-1.8
|
91
|
109
|
142
|
|
h2,max
|
2
|
2,5
|
3
|
|
h3,+-0.3
|
48
|
52
|
53
|
|
h4,+-0.3
|
64
|
75
|
101
|
|
h5,+-0.3
|
22
|
24
|
24
|
|
h6,+-0.6
|
79
|
93
|
125
|
|
b,+-t2/2
|
32
|
35
|
40
|
|
|

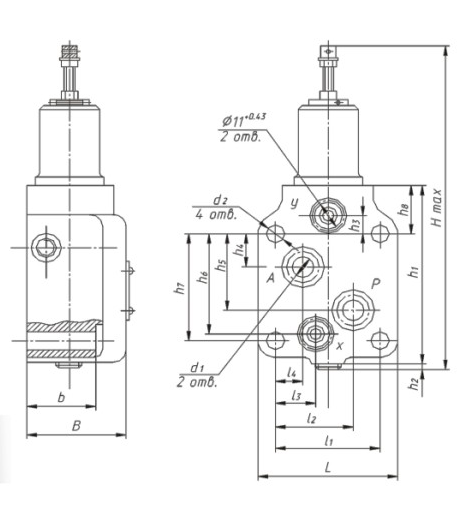

Общий вид, габаритные и присоединительные размеры гидроклапанов давления Г54-3 стыкового монтажа
|
Модель гидроклапана
|
ПАГ54-32М
ПГ54-32М
ПБГ54-32М
ПВГ54-32М
ПДГ54-32М
|
ПАГ54-34М
ПГ54-34М
ПБГ54-34М
ПВГ54-34М
ПДГ54-34М
|
ПАГ54-35М
ПГ54-35М
ПБГ54-35М
ПВГ54-35М
ПДГ54-35М
|
|
Рис.
|
2
|
|
Н.max
|
201
|
220
|
242
|
252
|
274
|
|
L, h14
|
68
|
88
|
108
|
|
В, h14
|
65
|
66
|
70
|
74
|
|
h1. ±0.7
|
91
|
109
|
142
|
|
h2.max
|
2
|
25
|
3
|
|
h3
|
ном.
|
13
|
12
|
10
|
|
|
пред.
|
±0.2
|
±0.3
|
±0.3
|
|
h4
|
ном.
|
13
|
20
|
26
|
|
|
пред.
|
±0.2
|
±0.3
|
±0.3
|
|
h5
|
ном
|
28
|
43
|
70
|
|
|
пред.
|
±0.2
|
±0.3
|
±0.3
|
|
h6
|
ном
|
48
|
61
|
93
|
|
|
пред.
|
±0,2
|
±0.3
|
±0.3
|
|
h7
|
+-0.2
|
41
|
63
|
96
|
|
h8
|
ном
|
36
|
32
|
32
|
|
|
пред.
|
±0,2
|
±0.3
|
±0.3
|
|
11
|
+-0.2
|
50
|
67
|
80
|
|
12
|
ном
|
33
|
53.5
|
60
|
|
|
пред.
|
±0.2
|
±02
|
±0:3
|
|
13
|
ном
|
20
|
29.5
|
32
|
|
|
пред.
|
±0.2
|
±0.2
|
±0.3
|
|
14
|
ном
|
12
|
135
|
20
|
|
|
пред.
|
±0.2
|
±0.3
|
±0.3
|
|
B.t2/2
|
49
|
55
|
64
|
|
d1,h14
|
10
|
18
|
25
|
|
d2,h14
|
11
|
13
|
17
|
|
|
Схемы работы гидроклапанов давления
| Схема |
Назначение |
 |
Поддержание заданной разности давлений, определяемой настройкой пружины в подводимом и отводимом потоках рабочей жидкости {гидроклапан разности давлений) |
 |
Пропускание потока рабочей жидкости при достижении заданной величины давления в управляющей линии X, определяемой настройкой пружины и величиной давления на выходе из аппарата. |
 |
Пропускание потока рабочей жидкости в обоих направлениях при достижении заданной разности давлений в управляющих линиях X и У. определяемой настройкой пружины |
 |
Пропускание потока рабочей жидкости при достижении в нем заданной величины давления, определяемой настройкой пружины и давлением в линии У. |
|
ПГ54-3
|
|
|
|
