Назначение
Гидроклапаны давления Г66-3х предназначены для использования в гидросистемах для пропускания потока рабочей жидкости при достижени заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление). При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание.

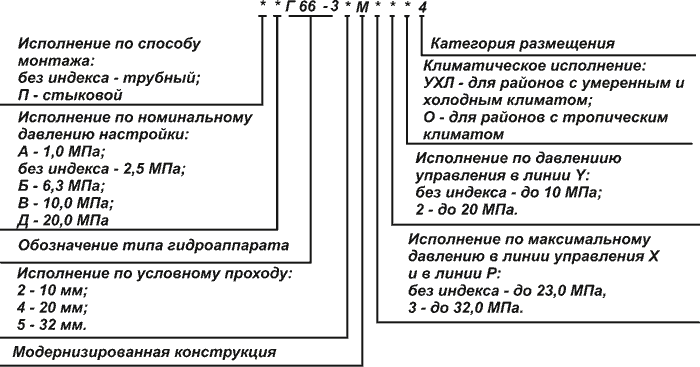

Основные характеристики
Обозначение |
Условный проход, мм |
Давление настройки, МПа |
Диапазон настройки, МПа |
Номин. расход, л/мин |
Присоединение |
Масса, кг |
Г66-32 |
10 |
2,5 |
0,4-2,8 |
32 |
К3/8" |
2,7 |
Г66-34 |
20 |
125 |
К3/4" |
5,4 |
Г66-35 |
32 |
200 |
К11/4" |
8,8 |
АГ66-32 |
10 |
1,0 |
0,3-1,2 |
32 |
К3/8" |
2,7 |
АГ66-34 |
20 |
125 |
К3/4" |
5,4 |
АГ66-35 |
32 |
200 |
К11/4" |
8,8 |
БГ66-32 |
10 |
6,3 |
0,6-7,0 |
32 |
К3/8" |
2,7 |
БГ66-34 |
20 |
125 |
К3/4" |
5,4 |
БГ66-35 |
32 |
200 |
К11/4" |
8,8 |
ВГ66-32 |
10 |
10,0 |
1,2-11,2 |
32 |
К3/8" |
2,7 |
ВГ66-34 |
20 |
125 |
К3/4" |
5,4 |
ВГ66-35 |
32 |
200 |
К11/4" |
8,8 |
ДГ66-32 |
10 |
20,0 |
4,0-23,0 |
32 |
К3/8" |
2,7 |
ДГ66-34 |
20 |
125 |
К3/4" |
5,4 |
ДГ66-35 |
32 |
200 |
К11/4" |
8,8 |
Условное графическое обозначение
Схема |
Назначение |
|
Пропускание потока рабочей жидкости при достижении в нём заданной величины здавления, определяемой настройкой пружины и давлением в линии управления Y. |
|
Пропускание потока рабочей жидкости при достижении в линии управления X заданной величины давления, определяемой настройкой пружины и давлением в линии управления |
|
|
