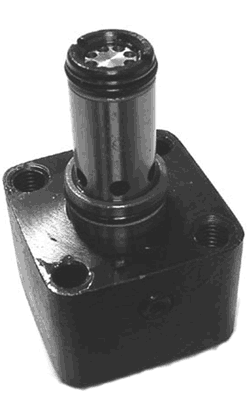

Гидроуправляемые встраиваемые клапаны предназначены для герметичного запирания потока рабочей жидкости в одном положении запорного элемента и для свободного пропускания жидкости в другом положении.
Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Клапаны работают на минеральных маслах вязкостью 22-200 сСт при температуре от +10 до +70оС.
Номинальное давление на входе, максимальное давление управления и максимальное давление на выходе - 32 МПа.

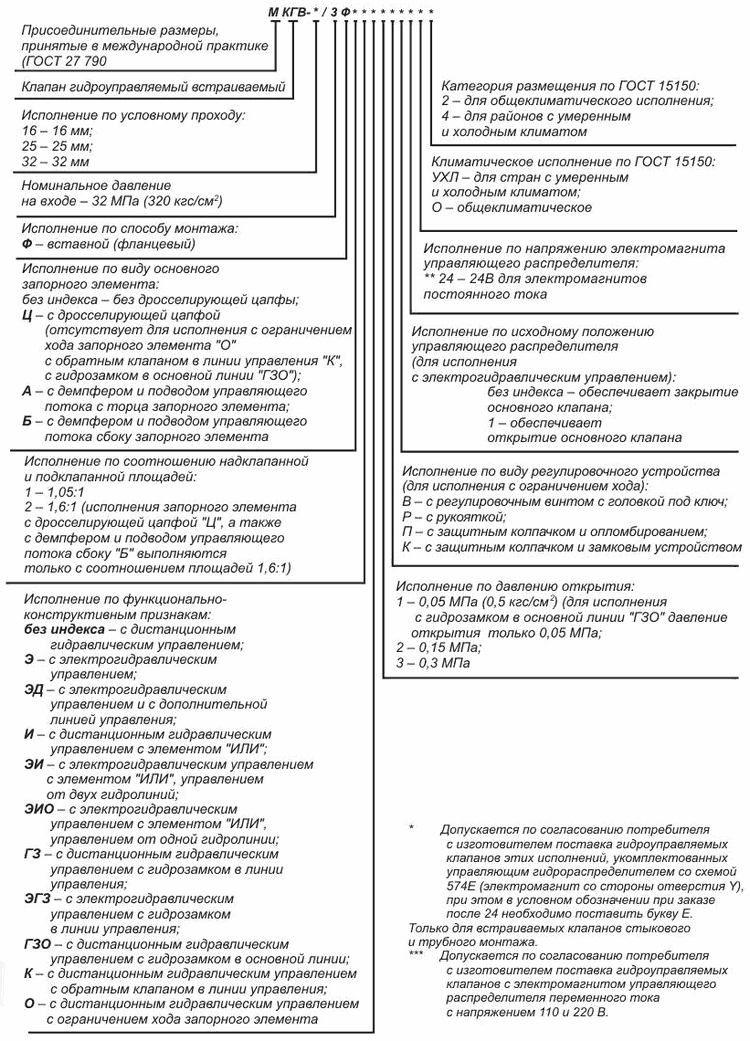

| Обозначение |
Давления открывания, соответств. обознач. 1(2;3) |
Наличие (+) дросс. цапфы |
Вид управления |
Исполнение управляющего распределителя обеспечивает |
Масса, кг |
| МКГВ16/3Ф2.1(2;3) |
0,05 (0,1;0,3) |
- |
Дистанционное гидравлическое |
Закрытие основного клапана |
1,05 |
| МКГВ16/3Ф2.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.Э.1(2;3) |
- |
Электрогидравлическое |
Закрытие основного клапана |
2,7 |
| МКГВ16/3Ф2.Э.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.ЭД.1(2;3) |
- |
Электрогидравлическое с дополнительной линией управления |
Закрытие основного клапана |
3,3 |
| МКГВ16/3Ф2.ЭД.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.И.1(2;3) |
- |
Дистанционное гидравлическое с элементом ИЛИ |
- |
1,2 |
| МКГВ16/3Ф2.ЭИ.1(2;3) |
- |
Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний |
Закрытие основного клапана |
3,6 |
| МКГВ16/3Ф2.ЭИ.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.ЭИ.1(2;3) |
- |
Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии |
Закрытие основного клапана |
3,6 |
| МКГВ16/3Ф2.ЭИ.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.ГЗ.1(2;3) |
- |
Дистанционное гидравлическое с гидрозамком в линии управления |
- |
1,9 |
| МКГВ16/3Ф2.ГЗО.1 |
0,05 |
- |
Дистанционное гидравлическое с гидрозамком в основной линии |
- |
1,8 |
| МКГВ16/3Ф2.3Г3.1(2;3) |
0,05 (0,1;0,3) |
+ |
Электрогидравлическое с гидрозамком в линии управления |
Закрытие основного клапана |
4,1 |
| МКГВ16/3Ф2.3Г3.1(2;3).1 |
+ |
Открытие основного клапана |
| МКГВ16/3Ф2.К.1(2;3) |
+ |
Дистанционное гидравлическое с обратным клапаном в линии управления |
- |
1,5 |
| МКГВ16/3Ф2.О.1(2;3).В |
+ |
В-винт, Р-рукоятка, П-пломба, К-замок |
| МКГВ16/3ФЦ2.1(2;3) |
+ |
Дистанционное гидравлическое |
Закрытие основного клапана |
1,05 |
| МКГВ16/3ФЦ2.1(2;3).1 |
+ |
Открытие основного клапана |
| МКГВ16/3ФЦ2.Э.1(2;3) |
+ |
Электрогидравлическое |
Закрытие основного клапана |
2,7 |
| МКГВ16/3ФЦ2.Э.1(2;3).1 |
+ |
Открытие основного клапана |
| МКГВ16/3ФЦ2.ЭД.1(2;3) |
+ |
Электрогидравлическое с дополнительной линией управления |
Закрытие основного клапана |
3,3 |
| МКГВ16/3ФЦ2.ЭД.1(2;3).1 |
+ |
Открытие основного клапана |
| МКГВ16/3ФЦ2.И.1(2;3) |
+ |
Дистанционное гидравлическое с элементом ИЛИ |
- |
1,2 |
| МКГВ16/3ФЦ2.ЭИ.1(2;3) |
+ |
Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний |
Закрытие основного клапана |
3,6 |
| МКГВ16/3ФЦ2.ЭИ.1(2;3).1 |
+ |
Открытие основного клапана |
| МКГВ16/3ФЦ2.ЭИ.1(2;3) |
+ |
Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии |
Закрытие основного клапана |
3,6 |
| МКГВ16/3ФЦ2.ЭИ.1(2;3).1 |
+ |
Открытие основного клапана |
| МКГВ16/3ФЦ2.ГЗ.1(2;3) |
+ |
Дистанционное гидравлическое с гидрозамком в линии управления |
- |
3,6 |
| МКГВ16/3ФЦ2.ГЗО.1 |
0,05 |
- |
Дистанционное гидравлическое с гидрозамком в основной линии |
- |
| МКГВ16/3ФЦ2.ЭГ3.1(2;3) |
0,05 (0,1;0,3) |
+ |
Электрогидравлическое с гидрозамком в линии управления |
Закрытие основного клапана |
4,1 |
| МКГВ16/3ФЦ2.ЭГ3.1(2;3).1 |
+ |
Открытие основного клапана |
| МКГВ16/3Ф2.1(2;3) |
- |
Дистанционное гидравлическое |
Закрытие основного клапана |
1,05 |
| МКГВ16/3ФЦ2.ЭГ3.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.Э.1(2;3) |
- |
Электрогидравлическое |
Закрытие основного клапана |
2,7 |
| МКГВ16/3ФЦ2.Э.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.ЭД.1(2;3) |
- |
Электрогидравлическое с дополнительной линией управления |
Закрытие основного клапана |
3,3 |
| МКГВ16/3ФЦ2.ЭД.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.И.1(2;3) |
- |
Дистанционное гидравлическое с элементом ИЛИ |
- |
1,2 |
| МКГВ16/3Ф2.ЭИ.1(2;3) |
- |
Электрогидравлическое с элементом ИЛИ, управляемым от двух гидролиний |
Закрытие основного клапана |
3,6 |
| МКГВ16/3ФЦ2.ЭИ.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.ЭИ.1(2;3) |
- |
Электрогидравлическое с элементом ИЛИ, управляемым от одной гидролинии |
Закрытие основного клапана |
3,6 |
| МКГВ16/3ФЦ2.ЭИ.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.ГЗ.1(2;3) |
- |
Дистанционное гидравлическое с гидрозамком в линии управления |
- |
1,9 |
| МКГВ16/3Ф2.ГЗ.1(2;3) |
0,05 |
- |
Дистанционное гидравлическое с гидрозамком в линии управления |
- |
1,8 |
| МКГВ16/3Ф2.ЭГЗ.1(2;3) |
0,05 (0,1;0,3) |
- |
Электрогидравлическое с гидрозамком в линии управления |
Закрытие основного клапана |
4,1 |
| МКГВ16/3ФЦ2.ЭГЗ.1(2;3).1 |
- |
Открытие основного клапана |
| МКГВ16/3Ф2.К.1(2;3) |
- |
Дистанционное гидравлическое с обратным клапаном в линии управления |
|
1,5 |
| МКГВ16/3ФЦ2.О.1(2;3).В |
- |
Дистанционное гидравлическое с ограничением хода запорного элемента |
В-винт, Р-рукоятка, П-пломба, К-замок |
