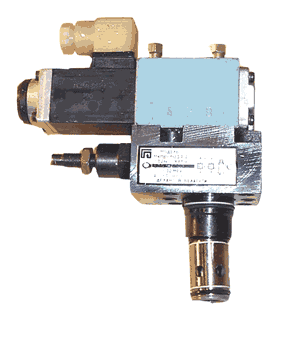

Гидроклапаны предохранительные встраиваемые МКПВ.../3Ф

Назначение

Гидроклапаны предохранительные встраиваемые предназначены для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидросистемы.

Предохранительный клапан стыкового исполнения МКПВ4/3СП2 предназначен для защиты гидросистемы от перегрузки и поддержания в ней установленного давления.

Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Основные характеристики

Клапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 сСт при температуре от +10 до +70оС.

Вид присоединения - встраиваемое (кроме МКПВ4/3СП2).

Обозначение Ду, мм Номинальное давление настройки, МПа Диапазон регулирования настройки, МПа Номинальный расход, л/мин Вид регулировочного устройства Масса, кг
МКПВ16/3Ф2Р1 16 10,0 0,5_12,5 63,0 Рукоятка 1,95
МКПВ16/3Ф2Р2 20,0 2,0-25,0
МКПВ16/3Ф2Р3 32,0 5,0-35,0
МКПВ25/3Ф2Р1 25 10,0 0,5_12,5 160,0 2,95
МКПВ25/3Ф2Р2 20,0 2,0-25,0
МКПВ25/3Ф2Р3 32,0 5,0-35,0
МКПВ32/3Ф2Р1 32 10,0 0,5_12,5 450,0 4,65
МКПВ32/3Ф2Р2 20,0 2,0-25,0
МКПВ32/3Ф2Р3 32,0 5,0-35,0
МКПВ16/3Ф2П1 16 10,0 0,5_12,5 63,0 Защитный колпачок с пломбой 1,95
МКПВ16/3Ф2П2 20,0 2,0-25,0
МКПВ16/3Ф2П3 32,0 5,0-35,0
МКПВ25/3Ф2П1 25 10,0 0,5_12,5 160,0 2,95
МКПВ25/3Ф2П2 20,0 2,0-25,0
МКПВ25/3Ф2П3 32,0 5,0-35,0
МКПВ32/3Ф2П1 32 10,0 0,5_12,5 450,0 4,65
МКПВ32/3Ф2П2 20,0 2,0-25,0
МКПВ32/3Ф2П3 32,0 5,0-35,0
МКПВ4/3С2П2 Стыковое присоединение 4 20,0 2,0-25,0 4,0 Защитный колпачок с пломбой 1,45

Размеры монтажного гнезда по ГОСТ27790 (DIN24342)

гидроклапан МКПВ
гидроклапан МКПВ

гидроклапан МКПВ

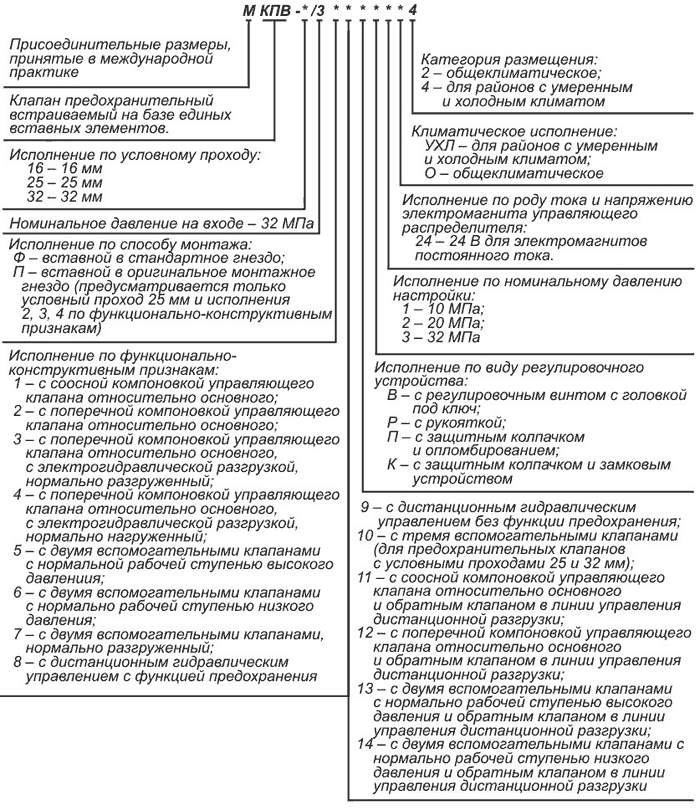

Схема обозначения

гидроклапан мкпв- /3ф
