Гидрораспределители секционные РР, РМ, РС(Э,Г,Р,М)

Основные характеристики

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация при температуре окружающей среды от -60 до +45 оС

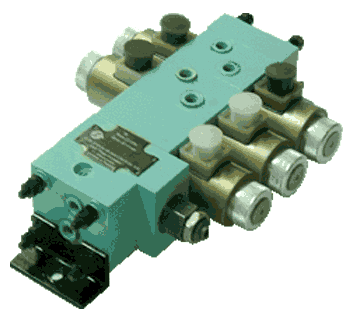

Гидрораспределители 1РСЭ8-25

-направляющие, секционные, золотниковые с электромагнитным управлением предназначены для изменения направления движения или пуска и останова рабочей жидка гидросистсмах строительных, дорожных, с/х и других мобильных и стационарных машин.
Гидрораспределители собираются из отдельных унифицированных секций: напорной, управляющей рабочих с параллельным соединением исполнительных органов. Количество и тип рабочих секций определяется гидросхемой машин.
Климатическое исполнение 02 и ХЛ1 по ГОСТ 15150-69.

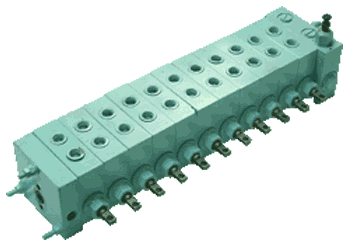

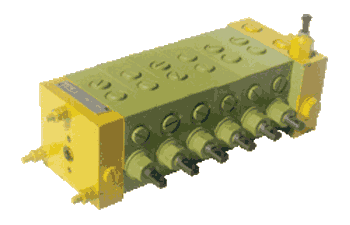

Гидрораспределитель РСМ12-16

Гидрораспределители собираются из отдельных унифицированных секций: рабочих и предохранительно-переливных с параллельным соединением исполнительных органов.Количество и тип рабочих секций определяется гидросхемой машины.

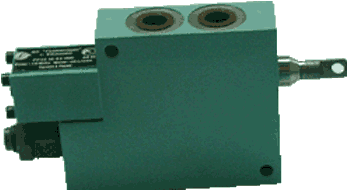

Гидрораспределители РР12-16-34, РР12-16-44, РР12-16-64

Гидрораспределители типа РР12-16-34, ... -44, ... -64 предназначены для изменения направления движения или пуска и останова рабочей жидкости в гидросистемах проводов подъёмных бортов спецавтомобилей, в гидросхемах строительных, дорожных, с/х и других мобильных машин.
Климатическое исполнение УХЛ4 и ХЛ1 по ГОСТ 15150.

Гидрораспределители РСЭ12-16

Гидрораспределители типа РСЭ 12-16 направляющие, секционные, золотниковые с электрогидравлическим управлением предназначенны для изменения направления движения или пуска и останова рабочей жидкости в гидросистемах строительных, дорожных, с/х и других мобильных машин.
Гидрораспределители собираются из отдельных унифицированных секций: напорной, рабочих и управляющей с параллельным соединением исполнительных органов.Количество и тип рабочих секций определяется гидросхемой машин.
Климатическое исполнение УХЛ4 и ХЛ1 по ГОСТ 15150.

Гидрораспределители 1РС12-25:
- с электро управлением 1РСЭ 12-25
- с гидравлическим управлением 1РСГ 12-25
- с ручным управлением 1РСМ 12-25.

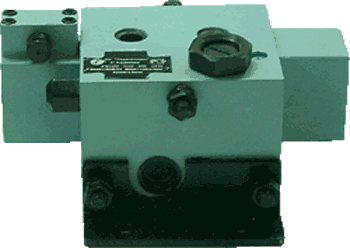

Гидрораспределители РМ16П

Гидрораспределители собираются из отдельных унифицированных секций: предохранительно-переливной и рабочих (различных по назначению). Количество и тип рабочих секций определяется гидросхемой машины.

Гидрораспределители РСЭ16

Гидрораспределители типа РСЭ16 направляющие, секционные, золотниковые с электрогидравлическим управлением предназначены для изменения направления движения или пуска и останова рабочей жидкости в гидросистемах строительных, дорожных, с/х и других мобильных машин.
Гидрораспределители собираются из отдельных унифицированных секций: напорной, рабочих и управляющей с параллельным соединением исполнительных органов. Количество и тип рабочих секций определяются гидросхемой машины.
Климатическое исполнение УХЛ4 и ХЛ1 по ГОСТ 15150.

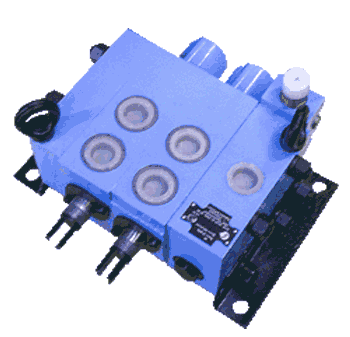

Гидрораспределители с ручным управлением РСР25.25

Гидрораспределитель РСР25.25 представляет собой агрегат золотникового типа с параллельным соединением исполнительных органов и возможностью регулирования потока рабочей жидкости.
Гидрораспределители собираются из отдельных унифицированных секций: напорных, рабочих (различных по назначению) и сливной. Количество и тип рабочих секций определяется гидро-схемой машины

Гидрораспределители РСЭ25.25

Гидрораспределители типа РСЭ25.25 направляющие, секционные, золотниковые с электрогидравлическим управлением предназначены для изменения направления движения или пуска и останова рабочей жидкости в гидросистемах строительных, дорожных, с/х и других мобильных машин.
Гидрораспределители собираются из отдельных унифицированных секций : напорной , рабочих (различных по назначению) и управляющих (правой и левой) и сливной с параллельным соединением исполнительных органов. Для совмещения двух операций от одного потока при последовательном соединении объемных гидродвигателей применяется промежуточная секция. Количество и тип рабочих секций определяется гидросхемой машин.
Климатическое исполнение УХЛ4 и ХЛ1 по ГОСТ 15150-69.

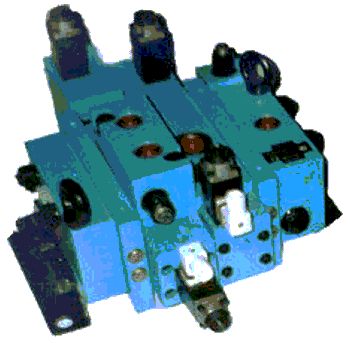

Гидрораспределители типа РСГ25.25

Гидрораспределители типа РСГ25.25 направляющие, секционные, золотниковые с гидравлическим управлением предназначены для изменения направления движения или пуска и останова рабочей жидкости в гидросистемах строительных, дорожных, коммунальных и других мобильных машин.
Гидрораспределители собираются из отдельных унифицированных секций : напорной , рабочих (различных по назначению) и сливной с параллельным соединением исполнительных органов. Для совмещения двух операций от одного потока при последовательном соединении объемных гидродвигателей применяется промежуточная секция. Количество и тип рабочих секций определяется гидросхемой машин.
Климатическое исполнение О категории 2 и ХЛI по ГОСТ 15150-69.

Параметр Нормы для типоразмеров
1РСЭ8 РСМ12 РР12 РСЭ12 1РС12 РМ16П РСЭ16 РСР25 РСЭ25 РСГ25
Условный проход, мм 8 12 12 12 12 16 16 25 25 25
Расход рабочей жидкости, л/мин
- номинальный
- максимальный

25
50

50
63

50
63

50
70

63
80

100
120

100
120

160
160 160
Давление на входе, МПа,
- номинальное
- максимальное
- минимальное

25
32
2

16
20
2

16
20
2

16
20
2


25
2


25
32
10(25)
12,5(30)
2

25
32

25
32

25
32
Давление на выходе(сливе), МПа 6 - 1 до 3 до 3 5_20 2-6,3 3 3 3
Давление управления, МПа - - - 1,5_ 3,0 - - 1,5_3 - 2,8-5 2,8-5
Давление настройки предохранительного клапана, МПа - - -
16
20
2

25
2
5_30 - - - -
Сила управления, Н - 300 380 - - 400 - - - -
Число рабочих секций до 10 до 6 1-8 2-8 до 8 1-6 1-6 1-6
Электромагнитный привод Пост. ток 12,24В - - - - - - - - -
гидрораспределитель секционный
1РСЭ8-25

гидрораспределитель секционный
РСМ12-16


РСМ12-16


РР12-16


РМ16П

гидрораспределитель секционный
РСР25_25


РСГ25_25

гидрораспределитель гидроклапан секционный
