Гидрораспределители Ду=20, 32 мм 1Р203, 1Р323, 2Р203, 2Р323

Основные характеристики

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация при температуре окружающей среды от -40 до +50 оС

Параметр Нормы для типоразмеров
1Р203 2Р203 1Р323 2Р323
Условный проход, мм 20 20 32 32
Расход рабочей жидкости, л/мин 200 160-200 500 330-500
Номинальное давление на входе, МПа (кгс/см2) 32 25;32 32 25
Масса распределителей, кг:
-с электрогидравлическим управлением
-с гидравлическим управлением
-с ручным управлением

15,9
14,5
12,7

20,4

44
42,4
41

47,5

Здесь приведены схемы гидрораспределителей для Ду=20 и 32 мм.

Структура условного обозначения гидрораспределителей:

Номер знака п/п Исполнения распределителей 1РХХ-ХХХХ-ХХХХХХХ
1 1 - номер конструкции
2 Р - гидрораспределитель золотниковый
3 20 - условный проход Ду=20 мм
32 - условный проход Ду=32 мм
4 Давление на входе: 3 - 32 МПа; 2 - 25 МПа
-
5 'Способ установки золотника: А - пружинный возврат; Б - гидравлический возврат
6 Вид управления: Л-электрогидравлическое с двумя эл.магнитами с пружинным возвратом золотника пилота для гидрораспределителей 4/3. Ж- электрогидравлическое с двумя эл. магнитами с фиксацией золотника пилота (для гидрораспределителей 4/2. Е - электрогидравлическое с одним эл. магнитом с пружинным возвратом золотника пилота для гидрораспределителей 4/2. И- гидравлическое
7 Присоединения потока управления (для электрогидравлического управления):1 - подвод от независимого потока, слив независимый. 2 - подвод от независимого потока, слив соединен с общим сливом (только для 4_х линейного исполнения). 3 - подвод от основного потока, слив независимый. 4_ подвод от основного потока, слив соединен с общим сливом. Д- клапан редукционный не регулируемый 1Р203 АЛ-200 на давление 150-180кг/(см*см)
8 Схемы гидрораспределителей
-
9 Регулирование времени срабатывания: Не указывается - без регулирования времени срабатывания. Р - регулирование времени срабатывания дроссельной плиты
10 Род тока, напряжения, частота и тип привода:В-переменный ток,напряжение 24, 36,110, 220 В (частота 50 Гц не обозначается); 220В частота 60 Гц. Г - постоянный ток, напряжение 12, 24, 48, 110, 220В
11 Ручное управление электромагнитом. Н - электромагнит с кнопкой управления. Не обозначается - электромагнит без кнопки управления М - эл. магнит ЭМ6М
12 Подсоединение электрокабеля к электромагниту: Не обозначается - штепсельный разъем ЭМ6-900 для исполнений УХЛ4,04, ХЛ1. Су - подвод через угловой штепсельный разъем 2РМГ для исполненияХЛ1 и по заказу покупателя для исполнений УХЛ4,04. Сп- подвод через прямой штепсельный разъем 2РМГ. Только для привода ПЭ35. Д - штепсельный разъем с выпрямителем для ЭМ6М, Д1- выпрямитель переменного тока встроен в колодке привода для напряжений 110 и 220В частотой 50 и 60 Гц, штепсельный разъем общего исполнения

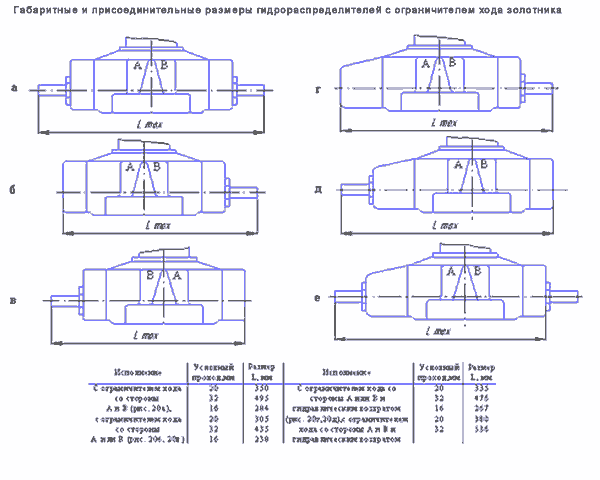

13 Настройка хода основного золотника. Не указывается - без ограничения хода золотника, 10 - настройка хода со стороны отверстия А и B, 11 - настройка хода со стороны отверстия А, 12 - настройка хода со стороны отверстия В
14 Дросселирование потока управления:_25CD_25E5 _25F3_25EA_25E0_25E7_25FB_25E2_25E0_25E5_25F2_25F1_25FF - _25E1_25E5_25E7 _25E4_25F0_25EE09E76363
15 Климатическое исполнение и категория размещения: УХЛ4,04,ХЛ1 ГОСТ 15150. Степень защиты:6 - степень защиты JP65 для привода ПЭ35. Не обозначается -JР54


Номер знака п/п Исполнения распределителей 2РХХ-ХХХХ-ХХХХХХХ
1 2 - номер конструкции
2 Р - гидрораспределитель золотниковый
3 20 - условный проход Ду=20 мм
32 - условный проход Ду=32 мм
4 Давление на входе: 3 - 32 МПа; 2 - 25 МПа для Ду=32
-
5 'Способ установки золотника: А - пружинный возврат; Б - гидравлический возврат
6 Вид управления: Л-электрогидравлическое с двумя эл.магнитами с пружинным возвратом золотника пилота для гидрораспределителей 4/3. Ж- электрогидравлическое с двумя эл. магнитами с фиксацией золотника пилота (для гидрораспределителей 4/2). Е - электрогидравлическое с одним эл. магнитом с пружинным возвратом золотника пилота для гидрораспределителей 4/2. И- гидравлическое
7 Присоединения потока управления (для электрогидравлического управления):1 - подвод от независимого потока, слив независимый. 2 - подвод от независимого потока, слив соединен с общим сливом (только для 4_х линейного исполнения). 3 - подвод от основного потока, слив независимый. 4_ подвод от основного потока, слив соединен с общим сливом. Д- клапан редукционный не регулируемый МКРВ-10/3 для настройки давления управления Р=10 МПа (100 кг/см2
8 Схемы гидрораспределителей
-
9 Регулирование времени срабатывания: Не указывается - без регулирования времени срабатывания. Р - регулирование времени срабатывания дроссельной плиты
10 Род тока, напряжения, частота и тип привода:В-переменный ток,напряжение 24, 36,110, 220 В (частота 50 Гц не обозначается); 220В частота 60 Гц. Г - постоянный ток, напряжение 12, 24, 48, 110, 220В
11 Ручное управление электромагнитом. Н - электромагнит с кнопкой управления. Не обозначается - электромагнит без кнопки управления У - эл. привод ЭМ10М
12 Подсоединение электрокабеля к электромагниту:М - подвод через штепсельный разъем МСп- подвод через прямой штепсельный разъем 2РМГ для исполнения ХЛ1 с электромагнитом ЭМ25. МД - штепсельный разъем с выпрямителем для ЭМ10М. Д1- выпрямитель переменного тока встроен в колодке привода для напряжений 110 и 220В частотой 50 и 60 Гц, штепсельный разъем общего исполнения. Д2- выпрямитель встроен в корпус электромагнита, ЭМ25
13 Настройка хода основного золотника. Не указывается - без ограничения хода золотника, 10 - настройка хода со стороны отверстия А и B, 11 - настройка хода со стороны отверстия А, 12 - настройка хода со стороны отверстия В
14 Дросселирование потока управления:_25CD_25E5 _25F3_25EA_25E0_25E7_25FB_25E2_25E0_25E5_25F2_25F1_25FF - _25E1_25E5_25E7 _25E4_25F0_25EE09E76363
15 Климатическое исполнение и категория размещения: УХЛ4,04,ХЛ1 ГОСТ 15150. Степень защиты:6 - степень защиты JP65 для привода ПЭ35. Не обозначается -JР54

Управление гидрораспределителями золотниковыми 1Р2..., 1Р3...

Исполнение распределителя Вид управления Присоединение потока управления (1,2,3,4)
1Р203-АЛ1 (2,3,4) Электрогидравлическое с 2 э/м и пружинным возвратом 1-подвод и слив независимый
(2-подвод независимый, слив общий;
3-подвод от основного потока, слив независимый;
4_подвод от основного потока, слив общий)
1Р203-АЖ1 (2,3,4) Электрогидравлическое с 2 э/м и фиксацией золотника
1Р203-АЕ1 (2,3,4) Электрогидравлическое с 1 э/м и пружинным возвратом
1Р203-АИ1 (2,3,4) Гидравлическое
1Р323-АЛ1 (2,3,4) Электрогидравлическое с 2 э/м и пружинным возвратом
1Р323-АЖ1 (2,3,4) Электрогидравлическое с 2 э/м и фиксацией золотника
1Р323-АЕ1 (2,3,4) Электрогидравлическое с 1 э/м и пружинным возвратом
1Р323-АИ1 (2,3,4) Гидравлическое

Здесь Вы можете ознакомиться с перечнем жидкостей, рекомендуемых для использования в системах гидропривода.

гидрораспределитель 1Р203-АЛ
гидрораспределитель 1Р203-АЛ

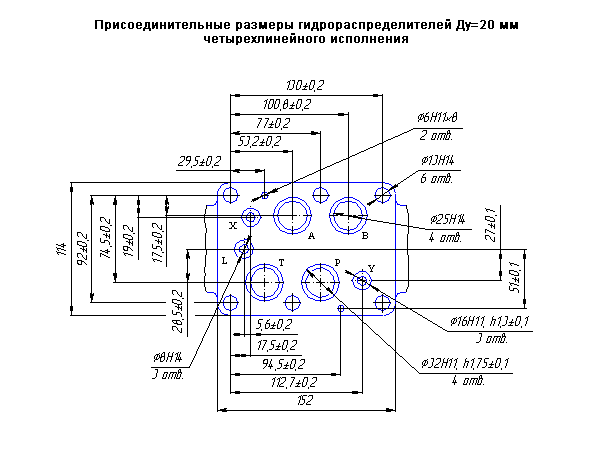

Присоединительные размеры

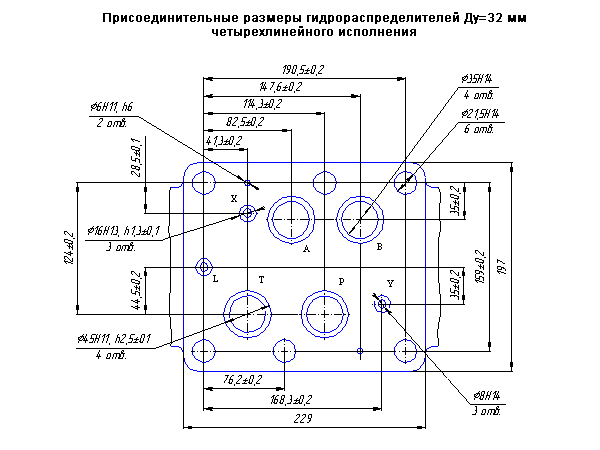

Присоединительные размеры

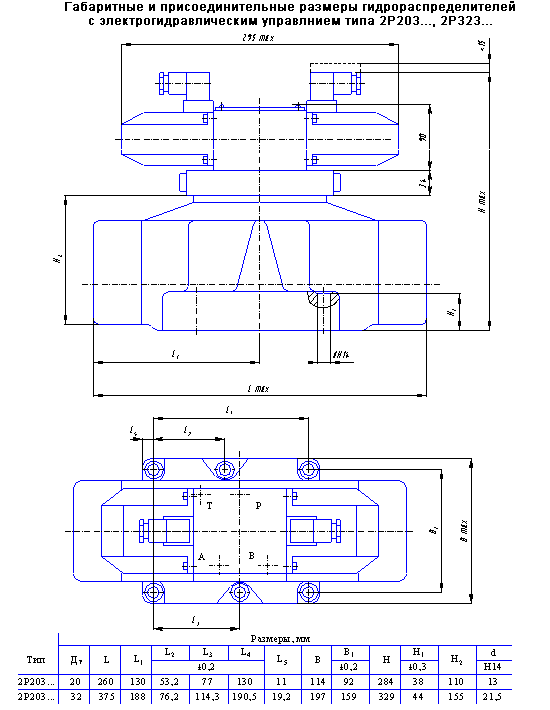

Присоединительные размеры (ЭГУ)


Присоединительные размеры

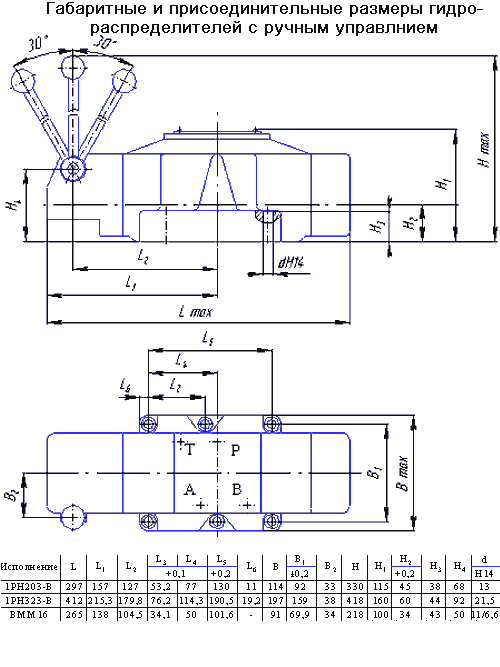

Присоединительные размеры (РУ)

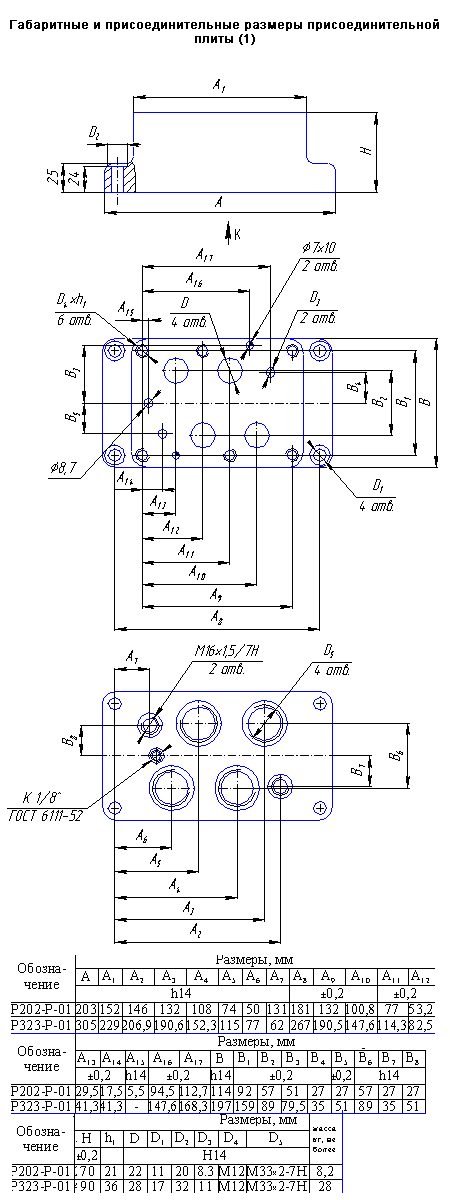

Присоединительная плита 1

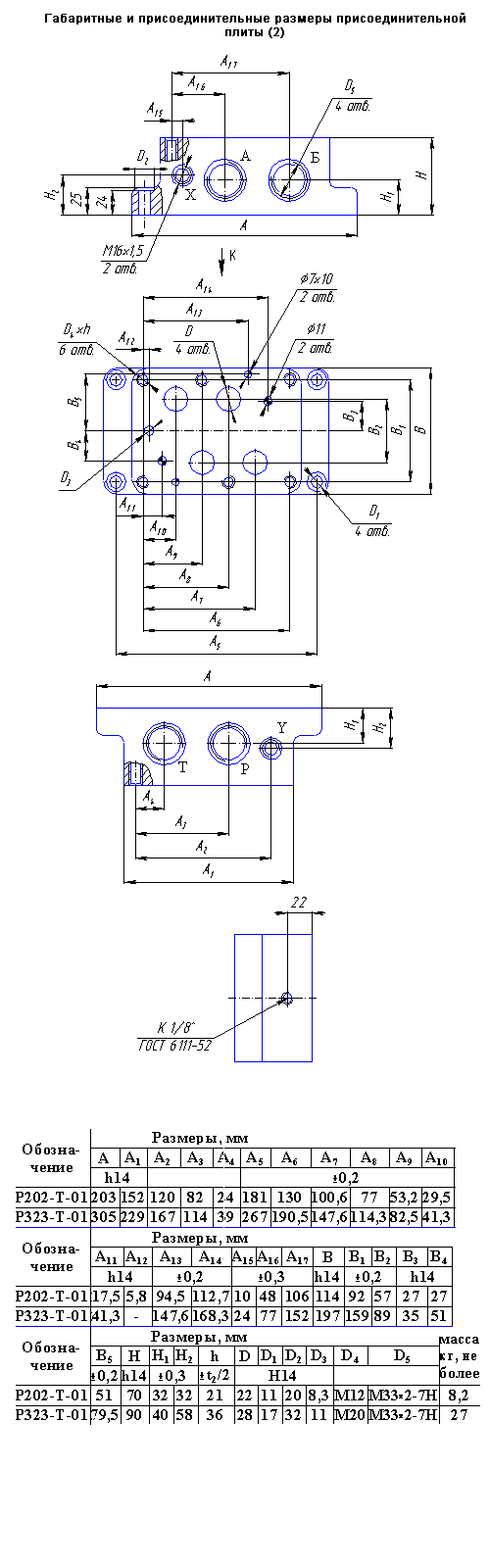

Присоединительная плита 2


Присоединительные размеры (ГУ)


Присоединительные размеры (ЭГУ)

гидрораспределитель р203 1р323 1р203
