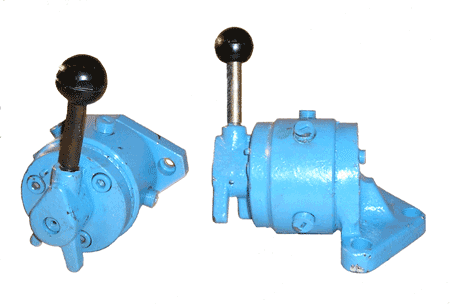

Гидрораспределители крановые Г71-3

Назначение

Гидрораспределители крановые предназначены для реверсирования рабочих органов станков и других машин, для останова рабочих органов (трехпозиционные гидрораспределители), а также для других операций в соответствии со схемой работы.

Варианты исполнения

Исполнение по гидросхемам:
- Г71-31, БГ71-31, ВГ71-31 - двухпозиционные (два фиксированных положения);
- 2Г71-31, 2БГ71-31, 2ВГ71-31 - трехпозиционные (три фиксированных положения); при среднем положении крана обе цилиндровые полости соединены с подводом, слив заперт.
- 3Г71-31, 3БГ71-31, 3ВГ71-31 - при среднем положении крана обе цилиндровые полости соединены со сливом, подвод закрыт.

Исполнение по присоединению:
- Г71-31, 2Г71-31, 3Г71-31 - для внутренней установки с фланцевым креплением;
- БГ71-31, 2БГ71-31, 3БГ71-31 - для наружней установки с фланцевым креплением;
- ВГ71-31, 2ВГ71-31, 3ВГ71-31 - для наружной установки на кронштейне.

Основные характеристики

Гидрораспределители работают на минеральных маслах с вязкостью 10_200 сСт при температуре масла от +10 до +70оС.
Усилие на рукоятке - не более 30 Н.

Типоразмер Ду, мм При-соед. Число поз. Функц. исполнение Давление нагнетания, МПа Номин. / Максим. Расход жидкости, л/мин Номин. / Максим. Масса, кг Габариты, мм
Г71-31 8 К1/4" 2 20 / 25 12,5 / 16 3,6 100х 100х 158
2Г71-31 3 В средней позиции линии выхода потребителя А,Б соединены с линией питания Р
3Г71-31 3 В средней позиции линии выхода потребителя А,Б соединены с линией слива Т
БГ71-31 2 Фланец 2,6 100х 120х 146
2БГ71-31 3 В средней позиции линии выхода потребителя А,Б соединены с линией питания Р. Фланец
3БГ71-31 3 В средней позиции линии выхода потребителя А,Б соединены с линией слива Т. Фланец
ВГ71-31 2 Кронштейн 3,3 120х 155х 155
2ВГ71-31 3 В средней позиции линии выхода потребителя А,Б соединены с линией питания Р. Кронштейн
3ВГ71-31 3 В средней позиции линии выхода потребителя А,Б соединены с линией слива Т. Кронштейн
ПГ71-31 2 Сты-ковое 3,6 100х 120х 146
2ПГ71-31 3 В средней позиции линии выхода потребителя А,Б соединены с линией питания Р
3ПГ71-31 3 В средней позиции линии выхода потребителя А,Б соединены с линией слива Т

Здесь Вы можете ознакомиться с перечнем жидкостей, рекомендуемых для использования в системах гидропривода.
