| Основные характеристики
Гидроаппараты с дистанционным, пропорцианальным управлением предназначены для применения в гидросистемах металло- и деревообрабатывающих станков, кузнечно-прессового оборудования, литейных и литьевых машин, автоматических линий, промышленных роботов-манипуляторов и других машин для управления скоростью и направлением движения выходного звена гидравлического исполнительного механизма.
Присоединительные размеры соответствуют принятым в международной практике.
Условия эксплуатации:
- умеренный или тропический климат;
- закрытые помещения с температурой от +1 до +55°С, категория размещения 4.
Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
| Параметр |
Значение |
РП6
1РП6 |
РП10
1РП10П |
| Условный проход, мм |
6 |
10 |
Расход рабочей жидкости, л/мин
- номинальный
- максимальный
- минимальный |
12,5
18
0,4 |
50
160
0,4 |
| Максимальное давление на входе, МПа |
32 |
Гистерезис, %, не более:
-для исполнения "О" с датчиком обратной связи
-для исполнения "П" без датчика обратной связи
-для исполнения "Н" без датчика обратной связи
|
2 |
1
6
9 |
| Нелинейность, % |
2 |
- |
Повторяемость, %, не хуже:
-для исполнения "О"
-для исполнения "П"
-для исполнения "Н" |
- |
1
3
5 |
| Минимальное время вкл./выкл., с |
0,05 / 0,04 |
- |
| Тип электронного блока |
- |
БУ 2110 А2 |
| Масса, кг |
1,7 |
6,45 |
Структура условного обозначения гидрораспределителя РП10П
| Номер знака п/п |
Исполнения распределителей ХРП10ПХ-ХГ24Х4 |
| 1 |
Исполнение по корпусу: 1-литой корпус; без обозначения - сверленый корпус |
| 2 |
РП - индекс гидроаппарата |
| 3 |
10 - условный проход, мм |
| 4 |
П - гидроаппарат прямого действия (одноступенчатый) |
| 5 |
Схема распределения |
| - |
|
| 6 |
Исполнение по величине гистерезиса: с датчиком обратной связи О-гистерезис 1%; без датчика обратной связи; П-гистерезис 6% (на базе ПЭМ-10П - повышенной точности); Н-гистерезис 9% (на базе ПЭМ-10П - нормальной точности) |
| 7 |
Г - род тока - постоянный |
| 8 |
24 - напряжение, В |
| 9 |
Климатическое исполнение по ГОСТ15150: УХЛ - для районов с умеренным и холодным климатом; 0 - для тропиков |
| 10 |
4 - категория размещения по ГОСТ15150 |
|
|

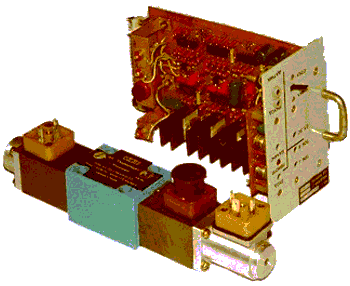

РП6
РП10

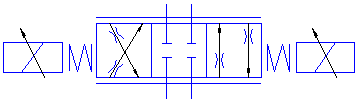

РП6-44

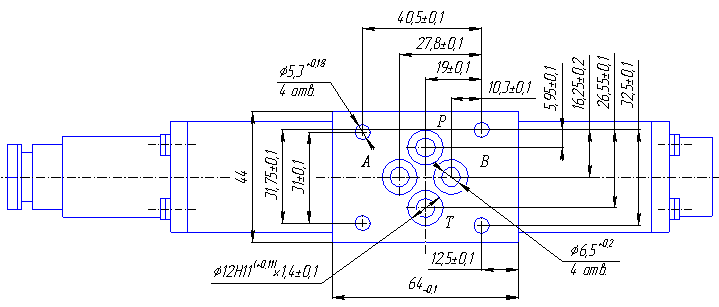

РП6

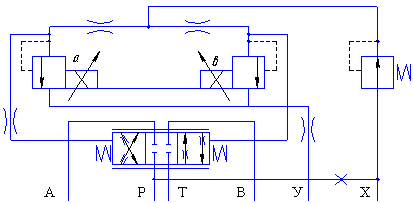

РП10

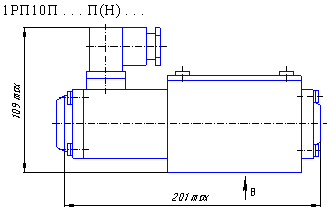

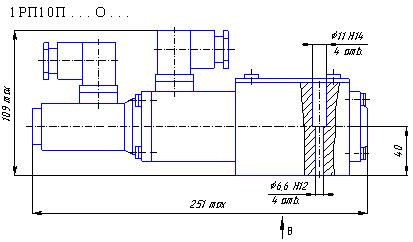

РП10 Габаритный чертеж

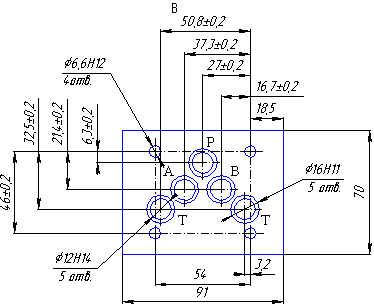

РП10 Присоединительные размеры
