| Назначение и область применения
Гидрораспределители золотниковые предназначены для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин.
Основные характеристики
Гидрораспределители выполнены по схемам распределения потока рабочей жидкости согласно ГОСТ 24679-81.
Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация при температуре окружающей среды от -40 до +50 оС
| Параметр |
Нормы для типоразмеров |
| В10 |
1Р10 |
2Р10 |
| Условный проход, мм |
10 |
| Расход рабочей жидкости, л/мин |
20-32 |
25_40 |
35_60 |
| Номинальное давление на входе, МПа (кгс/см2) |
32 (320) |
| Максимальное давление на выходе, МПа (кгс/см2) |
15 (150) |
| Максимальное давление управления, МПа (кгс/см2) |
0,8-6,0 (8-60) |
| Масса, кг |
6,45 |
Здесь приведены схемы гидрораспределителей для Ду=6 и 10 мм.
Здесь приведены дополнительные схемы гидрораспределителей с электромеханическим управлением для Ду=6 и 10 мм.
Структура условного обозначения гидрораспределителей:
| Номер знака п/п |
Исполнения распределителей ВХ10Х-ХХХХХ |
| 1 |
В - гидрораспределитель золотниковый |
| 2 |
Вид управления: Е-электромагнитное, Х-гидравлическое, ММ-ручное, МР-механическое |
| 3 |
10 - условный проход Ду=10 мм |
| 4 |
Схема распределения потока рабочей жидкости |
| - |
|
| 5 |
Способ установки золотника: О - без пружинного возврата для схем 573 (только для 1РХ10), 574 574А (кроме исполнения ММ, МД, МР); ОФ - без пружинного возврата с фиксацией для схем 573 (только для 1РХ10), 574 574А (кроме исполнения ММ, МД, МР); Ф - без пружинного возврата с фиксацией для всех схем исполнения ММ и для 574, 574А, 573, 574Е исполнение 1РМД10. Не обозначается пружинный возврат. |
| 6 |
Род тока, напряжение, частота и тип привода эл. магнита: В - переменный ток напряжением 24, 36, 110(127), 220В (частота 50 Гц не обозначается), 220В частота 60 Гц; Г - постоянный ток напряжением 12, 24, 48, 110, 220В. У - эл. магнит ЭМ10М для Ду=10мм. Не обозначается эл. магнит КВМ35, ПЭ35. |
| 7 |
Ручное управление электромагнитом для (ВЕ) Н - электромагнит с кнопкой управления. Не обозначается - электромагнит без кнопки управления. М - эл. магнит ЭМ6М. |
| 8 |
Подсоединение электрокабеля к электромагниту: не обозначается штепсельный разъем ЭМ6-900 для исполнении УХЛ4 04, ХЛ1. Д - штепсельный разъем с выпрямителем для привода ЭМ6М. Д1 - выпрямитель встроен в колодку привода для напряжения 110 и 220В частотой 50 или 60Гц, при этом ШР - общего исполнения. Су- подвод через угловой штепсельный разъем 2РМГ для исполнения ХЛ1 и по заказу покупателя для исполнении УХЛ4 04. Сп- подвод через прямой штепсельный разъем 2РМГ для привода ПЭ35. С1- однопроводный штепсельный разъем. |
| 9 |
Климатическое исполнение: УХЛ4,04,ХЛ1. Категория размещения по ГОСТ 15150. Степень защиты: 6 - степень защиты JP65 для привода ПЭ35. Не обозначается -JР54. |
| Номер знака п/п |
Исполнения распределителей 1РХ10Х-ХХХХХХ |
| 1 |
1 - номер конструкции |
| 2 |
Р - гидрораспределитель золотниковый |
| 3 |
Вид управления: Е-электромагнитное, Х-гидравлическое, ММ-ручное, МД-ручное (от поворотного переключателя), МР-механическое |
| 4 |
10 - условный проход Ду=10 мм |
| 5 |
Схема распределения потока рабочей жидкости |
| - |
|
| 6 |
'Способ установки золотника: О - без пружинного возврата для схем 573 (только для 1РХ10), 574, 574А (кроме исполнения ММ, МД, МР); ОФ - без пружинного возврата с фиксацией для схем 573 (только для 1РХ10) 574, 574А (кроме исполнения ММ, МД, МР); Ф - без пружинного возврата с фиксацией для всех схем исполнения ММ и для 574, 574А, 573, 574Е исполнение 1РМД10. Не обозначается пружинный возврат |
| 7 |
Род тока, напряжения, частота и тип привода эл. магнита: В - переменный ток напряжением 24, 36, 110(127), 220В (частота 50 Гц не обозначается), 220В частота 60 Гц; Г - постоянный ток напряжение 12, 24, 48, 110, 220В. У - эл. магнит ЭМ10М для Ду=10мм. Не обозначается эл. магнит КВМ35, ПЭ35 |
| 8 |
Ручное управление электромагнитом для (ВЕ): Н - электромагнит с кнопкой управления. Не обозначается - электромагнит без кнопки управления. М - эл. магнит ЭМ6М |
| 9 |
Подсоединение электрокабеля к электромагниту. Не обозначается штепсельный разъем ЭМ6-900 для исполнении УХЛ4 04, ХЛ1. Д - штепсельный разъем с выпрямителем для привода ЭМ6М. Д1 - выпрямитель встроен в колодку привода для напряжения 110 и 220В частотой 50 или 60Гц, при этом ШР - общего исполнения. Су- подвод через угловой штепсельный разъем 2РМГ для исполнения ХЛ1 и по заказу покупателя для исполнении УХЛ4 04. Сп- подвод через прямой штепсельный разъем 2РМГ для привода ПЭ35. С1- однопроводный штепсельный разъем |
| 10 |
Климатическое исполнение: УХЛ4,04,ХЛ1 |
| 11 |
Категория размещения по ГОСТ 15150: Степень защиты: 6 - степень защиты JP65 для привода ПЭ35. Не обозначается - JР54 |
| Номер знака п/п |
Исполнения распределителей 2Р10Х-ХХХ (начало выпуска в 2005 г.) |
| 1 |
2 - номер конструкции |
| 2 |
РЕ - буквенное обозначение гидрораспределителя с электромагнитным управлением |
| 3 |
10 - условный проход Ду=10 мм |
| 4 |
Схема распределения потока рабочей жидкости |
| - |
|
| 5 |
Установка положения золотника: Не указывается - пружинный возврат для всех схем; ОФ - без пружинного возвратас фиксатором для схем 573, 574, 574А; О - без пружинного возврата для схем 573, 574, 574А |
| 6 |
Параметры электромагнита: В - переменный ток, напряжение 110В, 220В, частота 50 Гц, 60 Гц (не обозначается - 50 Гц), Г - постоянный ток, напряжение, В: 12, 24, 48, 110, 220 |
| 7 |
'Климатическое исполнение и категория размещения УХЛ4, О4, ХЛ1, ГОСТ15150 |
Пример расходных характеристик гидрораспределителей с электромагнитным управлением на Ду=10 мм
| Исполнение распределителя ВЕ10 |
Гидросхема |
Расход, л/мин |
Спецхарактеристика |
| ВЕ10.14 |
14 |
20 |
Пружинный возврат |
| ВЕ10.24 |
24 |
32 |
| ВЕ10.34 |
34 |
| ВЕ10.44 |
44 |
| ВЕ10.54 |
54 |
20 |
| ВЕ10.64 |
64 |
| ВЕ10.64А |
64А |
| ВЕ10.74 |
74 |
| ВЕ10.84 |
84 |
| ВЕ10.84А |
84А |
| ВЕ10.94 |
94 |
| ВЕ10.124 |
124 |
| ВЕ10.134 |
134 |
32 |
| ВЕ10.154 |
154 |
20 |
| ВЕ10.443 |
443 |
| ВЕ10.573Е |
573Е |
| ВЕ10.574 |
574 |
32 |
| ВЕ10.574О |
574 |
Без пружинного возврата |
| ВЕ10.574ОФ |
574 |
32 |
Без пружинного возврата с фиксацией |
| ВЕ10.574А |
574А |
Пружинный возврат |
| ВЕ10.574АО |
574А |
Без пружинного возврата |
| ВЕ10.574АОФ |
574А |
Без пружинного возврата с фиксацией |
| ВЕ10.574Е |
574Е |
Пружинный возврат |
Пример расходных характеристик гидрораспределителей с ручным управлением на Ду=10 мм
| Исполнение распределителя ВММ10 |
Гидросхема |
Расход, л/мин |
Спецхарактеристика |
| ВММ10.14 |
14 |
32 |
Пружинный возврат |
| ВММ10.24 |
24 |
| ВММ10.34 |
34 |
| ВММ10.44 |
44 |
| ВММ10.54 |
54 |
20 |
| ВММ10.64 |
64 |
| ВММ10.64А |
64А |
| ВММ10.74 |
74 |
32 |
| ВММ10.84 |
84 |
| ВММ10.84А |
84А |
| ВММ10.94 |
94 |
| ВММ10.124 |
124 |
| ВММ10.134 |
134 |
| ВММ10.154 |
154 |
20 |
| ВММ10.573 |
573 |
| ВММ10.574ЕФ |
574Е |
32 |
Без пружинного возврата с фиксацией |
| ВММ10.574 |
574 |
Пружинный возврат |
| ВММ10.574А |
574А |
Пружинный возврат |
| ВММ10.574Е |
574Е |
Пружинный возврат |
| ВММ10.14Ф |
14 |
Без пружинного возврата с фиксацией |
| ВММ10.24Ф |
24 |
| ВММ10.34Ф |
34 |
| ВММ10.44Ф |
44 |
| ВММ10.54Ф |
54 |
20 |
| ВММ10.64Ф |
64 |
| ВММ10.64АФ |
64А |
| ВММ10.74Ф |
74 |
32 |
| ВММ10.84Ф |
84 |
| ВММ10.84АФ |
84А |
| ВММ10.94Ф |
94 |
| ВММ10.124Ф |
124 |
| ВММ10.134Ф |
134 |
| ВММ10.154Ф |
154 |
20 |
| ВММ10.573Ф |
573 |
| ВММ10.574Ф |
574 |
32 |
| ВММ10.574ОФ |
574 |
| ВММ10.574АФ |
574А |
| ВММ10.574АОФ |
574А |
Здесь Вы можете ознакомиться с перечнем жидкостей, рекомендуемых для использования в системах гидропривода. |
|

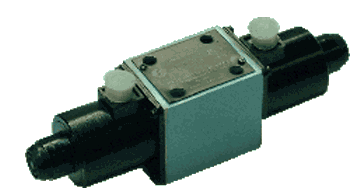

гидрораспределитель ВЕ10

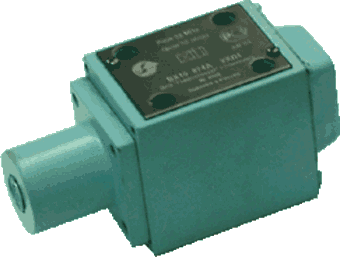

ВХ10

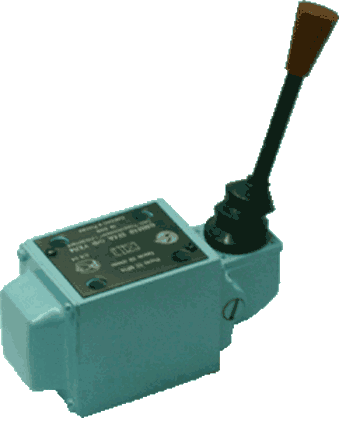

гидрораспределитель ВММ10

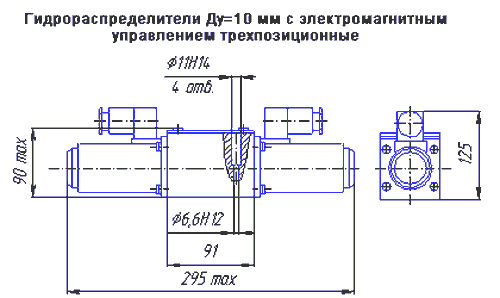

Габаритный чертеж (ЭМУ)

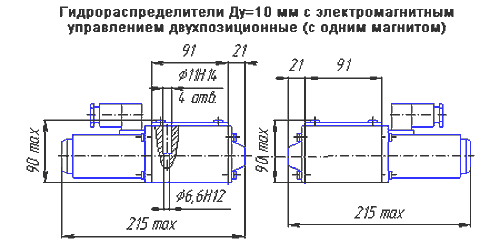

Габаритный чертеж гидрораспределителя

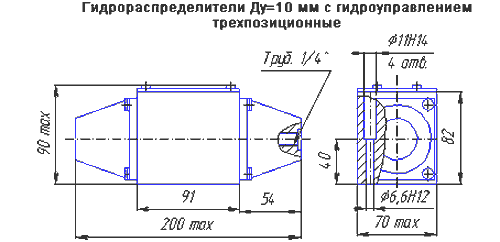

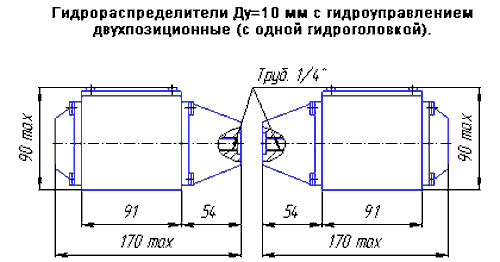

Габаритный чертеж гидрораспределителя (ГУ)
Габаритный чертеж (ГУ)

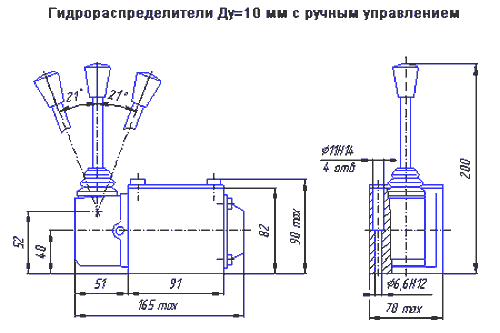

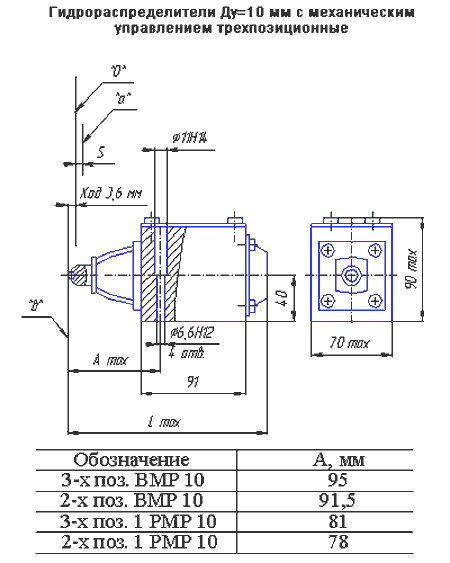

Габаритный чертеж (МУ)
Габаритный чертеж (МУ)

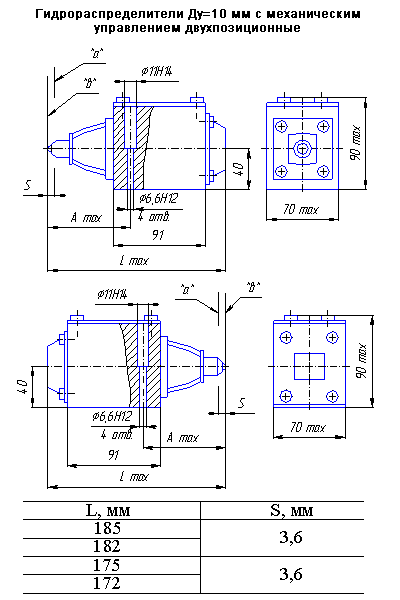

Габаритный чертеж (РУ)

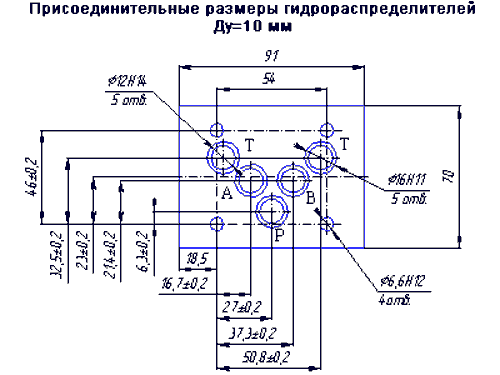

Присоединительные размеры

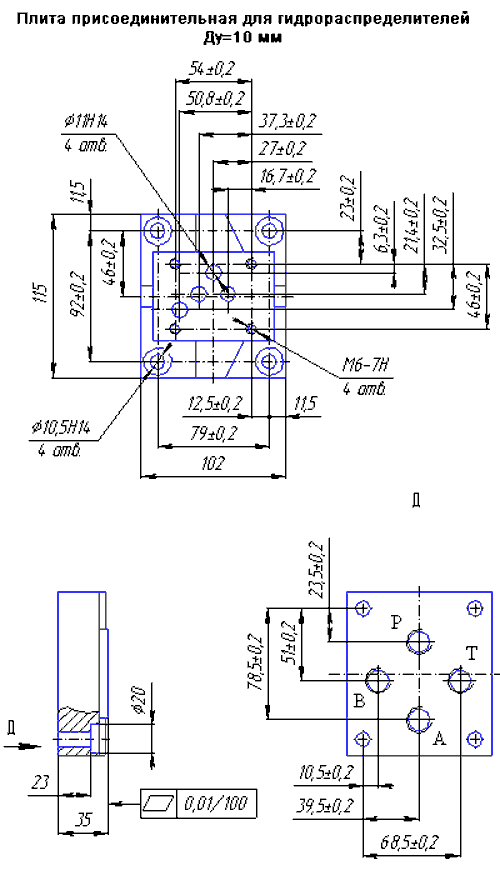

Присоединительная плита
