| Назначение и область применения
Гидрораспределители золотниковые предназначены для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин.
Основные характеристики
Гидрораспределители выполнены по схемам распределения потока рабочей жидкости согласно ГОСТ 24679-81.
Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация при температуре окружающей среды от -40 до +50 оС
| Параметр |
Нормы для типоразмеров |
| В6 |
1Р6 |
2Р6 |
| Условный проход, мм |
6 |
| Расход рабочей жидкости, л/мин |
12,5_16 |
20-25 |
25_40 |
| Номинальное давление на входе, МПа (кгс/см2) |
32 (320) |
| Максимальное давление на выходе, МПа (кгс/см2) |
6 (60) |
| Максимальное давление управления, МПа (кгс/см2) |
0,6-6,0 (6-60) |
| Масса, кг |
1,6 |
Здесь приведены схемы гидрораспределителей для Ду=6 и 10 мм.
Здесь приведены дополнительные схемы гидрораспределителей с электромагнитным управлением для Ду=6 и 10 мм.
Структура условного обозначения гидрораспределителей:
| Номер знака п/п |
Исполнения распределителей ВХ6Х-ХХХХХ |
| 1 |
В - гидрораспределитель золотниковый |
| 2 |
Вид управления: Е-электромагнитное, Х-гидравлическое, ММ-ручное, МР-механическое |
| 3 |
6 - условный проход Ду=6 мм |
| 4 |
Схема распределения потока рабочей жидкости приведены |
| - |
|
| 5 |
Способ установки золотника: О - без пружинного возврата для схем 574,574А (кроме ВМР6), ОФ - без пружинного возврата с фиксацией для схем 573 (только для ВЕ6), 574 и 574А (кроме ВМР6), Ф - без пружинного возврата с фиксацией (только для ВММ6). Не обозначается пружинный возврат |
| 6 |
Род тока, напряжения, частота и тип привода эл. магнита: В - переменное напряжение 24, 36, 110(127), 220В (частота 50 Гц не обозначается), 220В частота 60 Гц, Г - постоянное напряжение 12, 24, 48, 110, 220В. Не обозначается эл. магнит КВМ35, ПЭ35 |
| 7 |
Ручное управление электромагнитом для (ВЕ): Н - электромагнит с кнопкой управления. Не обозначается - электромагнит без кнопки управления. М - эл. магнит ЭМ6М |
| 8 |
Подсоединение электрокабеля к электромагниту: не обозначается штепсельный разъем ЭМ6-900 для исполнении УХЛ4 04, ХЛ1. Д - штепсельный разъем с выпрямителем для привода ЭМ6М. Д1 - выпрямитель встроен в колодку привода для напряжения 110 и 220В частотой 50 или 60Гц, при этом ШР - общего исполнения. Су- подвод через угловой штепсельный разъем 2РМГ для исполнения ХЛ1 и по заказу покупателя для исполнении УХЛ4 04. Сп- подвод через прямой штепсельный разъем 2РМГ для привода ПЭ35. С1- однопроводный штепсельный разъем |
| 9 |
Климатическое исполнение и категория размещения: УХЛ4,04,ХЛ1 по ГОСТ 15150. Степень защиты: 6 - степень защиты JP65 для привода ПЭ35. Не обозначается - JР54. |
Начиная с 2004 г., вместо распределителей серии ВЕ6 серийно выпускаются распределители серии 1РЕ6, имеющие одинаковые с серией ВЕ6 присоединительные и габаритные размеры, но обладающие улучшенными расходными характеристиками.
| Номер знака п/п |
Исполнения распределителей 1РХ6Х-ХХХХХХ |
| 1 |
1 - номер конструкции |
| 2 |
Р - гидрораспределитель золотниковый |
| 3 |
Вид управления: Е-электромагнитное, Х-гидравлическое, ММ-ручное, МД-ручное (от поворотного переключателя), МР-механическое |
| 4 |
6 - условный проход Ду=6 мм |
| 5 |
Схема распределения потока рабочей жидкости приведены |
| - |
|
| 6 |
'Способ установки золотника: О - без пружинного возврата для схем 573 (только для 1РХ10), 574, 574А (кроме исполнения ММ, МД, МР); ОФ - без пружинного возврата с фиксацией для схем 573 (только для 1РХ10) 574, 574А (кроме исполнения ММ, МД, МР); Ф - без пружинного возврата с фиксацией для всех схем исполнения ММ и для 574, 574А, 573, 574Е исполнение 1РМД10. Не обозначается пружинный возврат |
| 7 |
Род тока, напряжения, частота и тип привода эл. магнита: В - переменный ток напряжением 24, 36, 110(127), 220В (частота 50 Гц не обозначается), 220В частота 60 Гц; Г - постоянный ток напряжение 12, 24, 48, 110, 220В. У - эл. магнит ЭМ10М для Ду=10мм. Не обозначается эл. магнит КВМ35, ПЭ35 |
| 8 |
Ручное управление электромагнитом для (ВЕ): Н - электромагнит с кнопкой управления. Не обозначается - электромагнит без кнопки управления. М - эл. магнит ЭМ6М |
| 9 |
Подсоединение электрокабеля к электромагниту. Не обозначается штепсельный разъем ЭМ6-900 для исполнении УХЛ4 04, ХЛ1. Д - штепсельный разъем с выпрямителем для привода ЭМ6М. Д1 - выпрямитель встроен в колодку привода для напряжения 110 и 220В частотой 50 или 60Гц, при этом ШР - общего исполнения. Су- подвод через угловой штепсельный разъем 2РМГ для исполнения ХЛ1 и по заказу покупателя для исполнении УХЛ4 04. Сп- подвод через прямой штепсельный разъем 2РМГ для привода ПЭ35. С1- однопроводный штепсельный разъем |
| 10 |
Климатическое исполнение: УХЛ4,04,ХЛ1 |
| 11 |
Категория размещения по ГОСТ 15150: Степень защиты: 6 - степень защиты JP65 для привода ПЭ35. Не обозначается - JР54 |
| Номер знака п/п |
Исполнения распределителей 2Р6Х-ХХХ (начало выпуска в 2005 г.) |
| 1 |
2 - номер конструкции |
| 2 |
РЕ - буквенное обозначение гидрораспределителя с электромагнитным управлением |
| 3 |
Условный проход Ду=6 мм |
| 4 |
Схема распределения потока рабочей жидкости приведены |
| - |
|
| 5 |
Установка положения золотника: Не указывается - пружинный возврат для всех схем; ОФ - без пружинного возвратас фиксатором для схем 573, 574, 574А; О - без пружинного возврата для схем 573, 574, 574А |
| 6 |
Параметры электромагнита: В - переменный ток, напряжение 110В, 220В, частота 50 Гц, 60 Гц (не обозначается - 50 Гц), Г - постоянный ток, напряжение, В: 12, 24, 48, 110, 220 |
| 7 |
'Климатическое исполнение и категория размещения УХЛ4, О4, ХЛ1, ГОСТ15150 |
Здесь Вы можете ознакомиться с перечнем жидкостей, рекомендуемых для использования в системах гидропривода. |
|

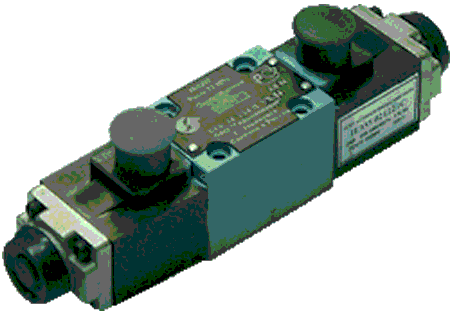

гидрораспределитель 1РЕ6

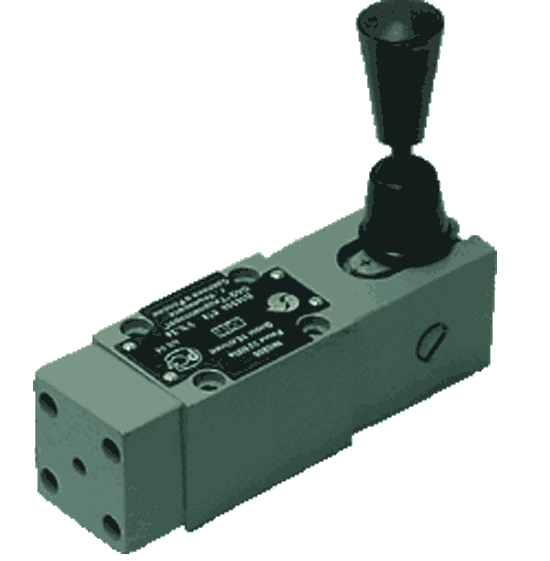

гидрораспределитель 1РММ6

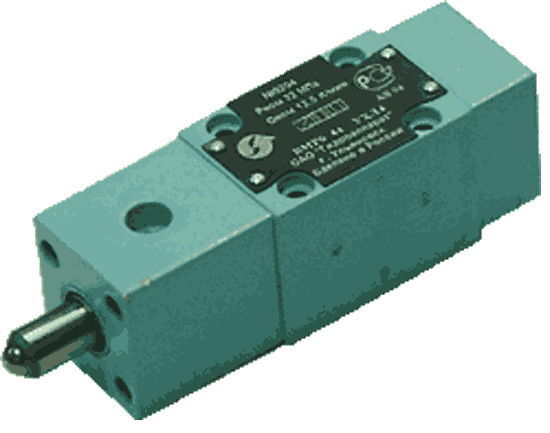

1РМР6

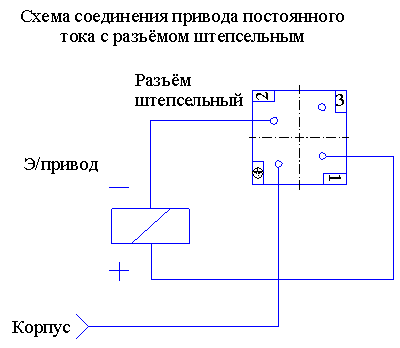

Схема соединения

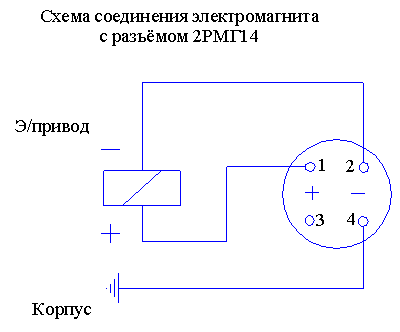

Соединение электромагнитной катушки
Соединение магнитной катушки

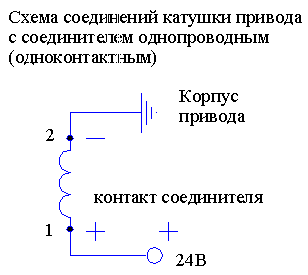

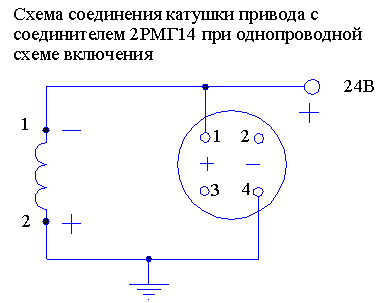

Соединение катушки

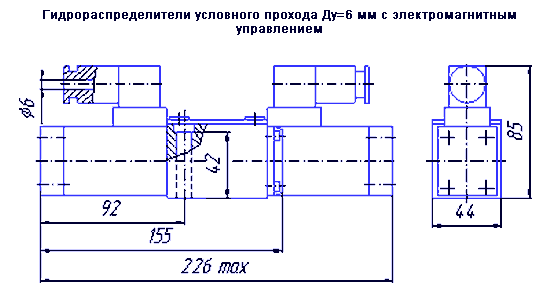

Габаритный чертеж гидрораспределителя с двумя магнитными катушками

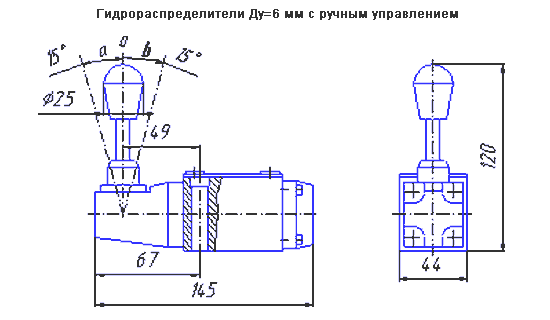

Габаритный чертеж гидрораспределителя с ручным управлением

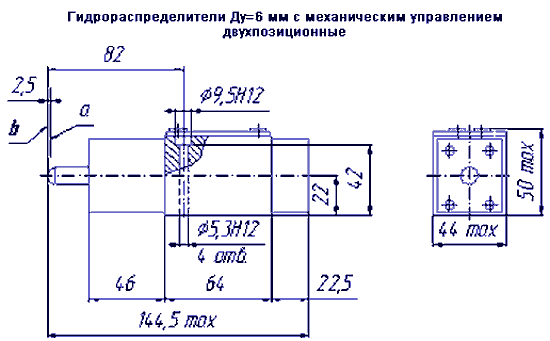

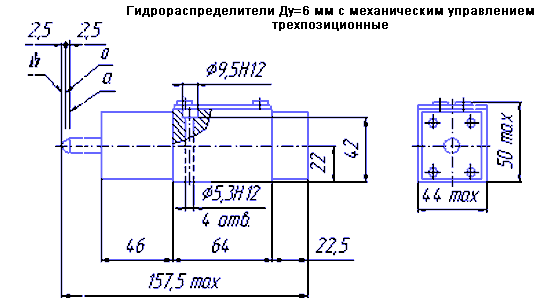

Габаритный чертеж гидрораспределителя с механическим управлением (МУ)
Габаритный чертеж (МУ)

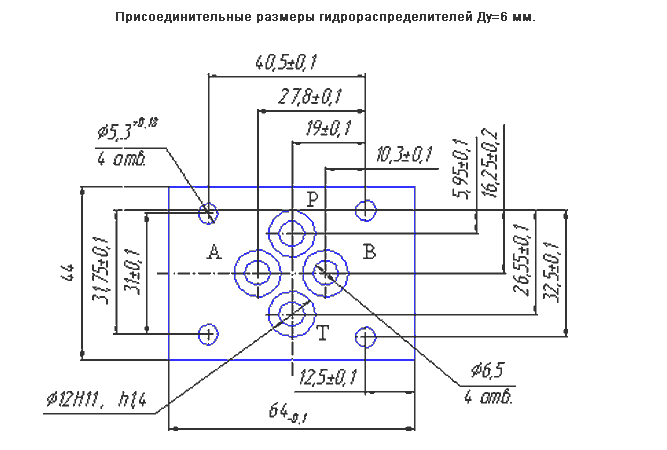

Присоединительные размеры

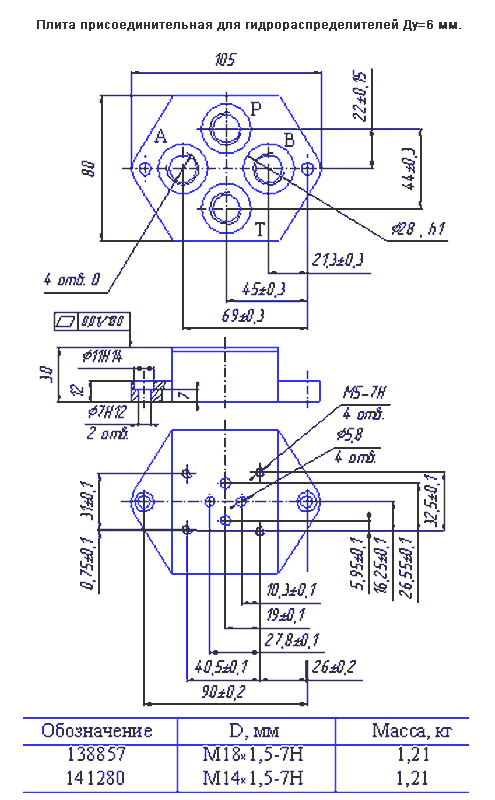

Плита присоединительная

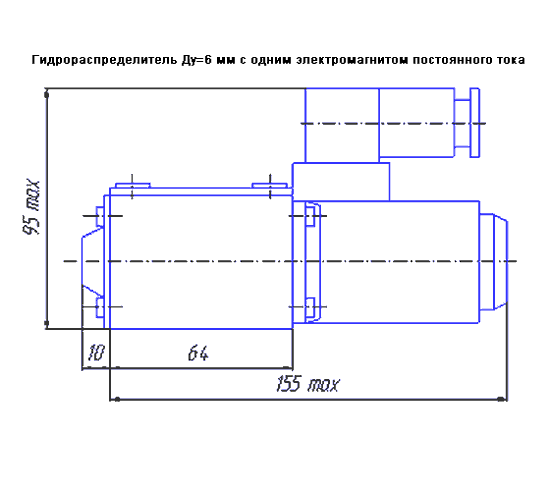

Габаритный чертеж гидрораспределителя с одной магнитной катушкой
