Назначение
Гидрозамки ГЗМ предназначены для свободного пропускания потока рабочей жидкости в одном направлении и запирания - в обратном направлении при отсутствии управляющего воздействия и свободного пропускания потока в обоих направлениях при наличии управляющего воздействия.
Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Основные характеристики
Наименование параметра |
Условный проход, мм |
6 |
10 |
16 |
20 |
Давление на входе, МПа: - номинальное - максимальное |
32 35 |
Давление открывания, МПа |
0.05 |
Расход рабочей жидкости, л/мин: - номинальный - максимальный |
32 80 |
63 100 |
125 180 |
200 240 |
Соотношение рабочих площадей: - для исполнений с декомпрессором - для исполнений без декомпрессора |
4:1 - |
4:1 - |
13:1 1,75:1 |
30:1 2:1 |
Устройство и работа
Гидрозамки ГЗМ состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16/3М и ГЗМ-20/3М. В расточках корпуса установлены толкатель и запорные элементы, связанные с обеими цилиндровыми гидролиниями для исполнений ГЗМ-*3М или с гидролиниями А или В для исполнений, соответственно, ГЗМ-*/3МА и ГЗМ-*/3МВ.
Для повышения соотношения рабочих площадей при использовании дифференциальных гидроцилиндров в запорных элементах гидрозамков исполнений ГЗМ-16/3М и ГЗМ-20/3М могут устанавливаться вспомогательные клапаны (декомпрессоры). Гидрозамки устанавливаются между гидрорапределителем и монтажной плитой и уплотняются всборе уплотнительными кольцами круглого сечения, размещенными в цековках корпуса. |
| Гидрозамок ГЗМ6/3М
Гидрозамок ГЗМ10/3М

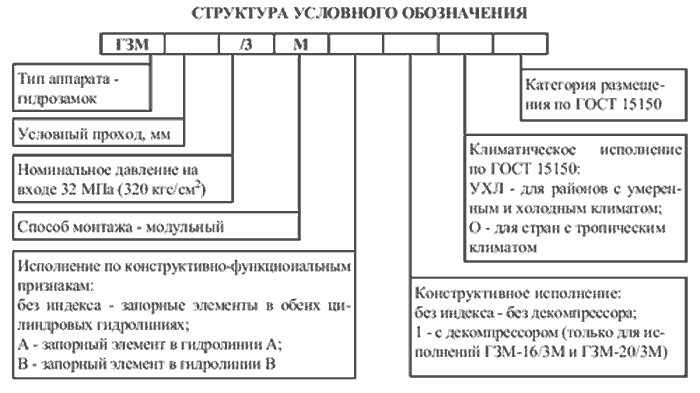

Структура обозначения
Гидросхема ГЗМ-3МА
Гидросхема ГЗМ-3МБ
Гидросхема ГЗМ-3М

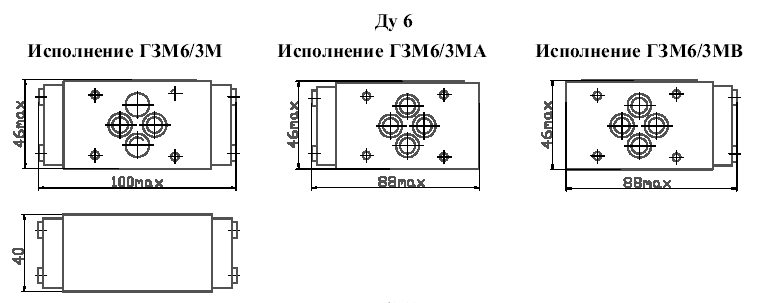

Габаритные размеры ГЗМ6/3М

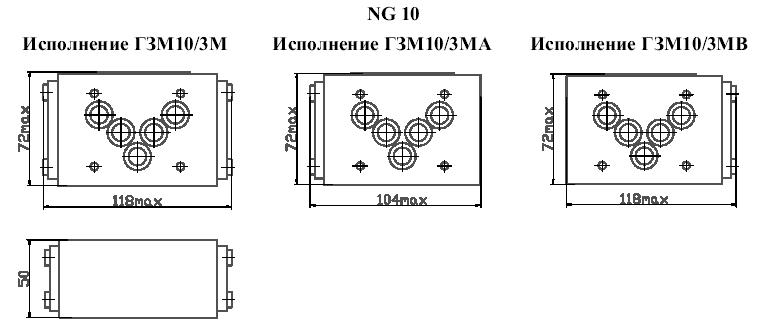

Габаритные размеры ГЗМ10/3М

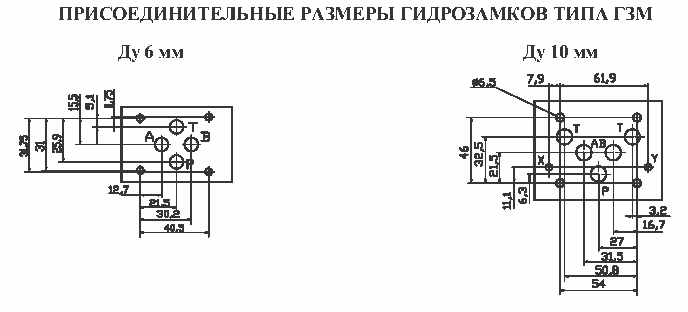

Ду=6,10 Присоединительные размеры
|
