| Назначение

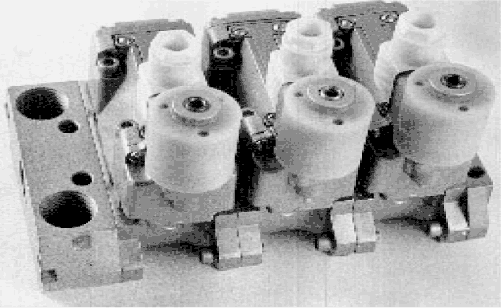

Пневмоблок управления ПБУ7 предназначен для управления пневмоприводами литейных машин.
Основные характеристики
| Параметр |
Нормы для типоразмеров |
| ПБУ7.10.2 |
ПБУ7.10.3 |
ПБУ7.10.4 |
ПБУ7.20.232.231 |
| Условный проход |
10 |
20 |
| Номинальное давление, МПа (кгс/см2) |
1,0 (10,0) |
| Минимальное давление, МПа (кгс/см2) |
0,25 (2,5) |
0,3(3,0) |
| Пропускная способность каждого распределителя, м3/час, не менее |
1,5 |
5,6 |
Электрическое напряжение, В — постоянного тока
- переменного тока 50 Гц
- переменного тока 60 Гц |
12, 24, 48, 110
36, 110, 220, 380
110, 220
|
Номинальная мощность электромагнита, не более
-постоянного тока, Вт
-переменного тока 50 Гц, В*А
-переменного тока 60 Гц, В*А
|
14
21
28 |
18
27
36 |
24
36
48 |
8
10
13 |
| Утечка воздуха, см3/мин, не более |
- |
320 |
| Габариты, мм |
166х130 |
222х186 |
278х242 |
- |
| Масса, кг, не более |
3,44 |
4,8 |
6,16 |
7,8 |
Указания по применению
Пневмоблоки работают на сжатом воздухе, имеющем класс загрязненности не грубее 10 по ГОСТ17433-80, содержащем распыленное масло вязкостью 10-35 мм 2/с (сСт) при температуре 50 оС с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям.
Степень защиты IP 54.
Рабочее положение - любое.
Варианты исполнения
| Обозначение |
Варианты исполнения |
ПБУ7.ХХ.ХХХ.ХХХ Х |
Количество распределителей в пневмоблоке ПБУ7.10:
2-два распределителя;
3-три распределителя;
4_четыре распределителя (пневмосхема распределителей-231) |
ПБУ7.ХХ.ХХХ.ХХХ Х |
Род тока (для ПБУ7.20):1(Д)-постоянный;
2(А)-переменный с частотой 50 Гц;
3(Б)-переменный с частотой 60 Гц. |
ПБУ7.ХХ.ХХХ.ХХХ Х |
Величина электрического напряжения:
1-12В; 2-24В; 3-36В; 4-48В; 5-110В; 6-220В: 7-380В |
ПБУ7.ХХ.ХХХ.ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример записи условного обозначения при заказе пневмоблока, содержащего 2 пневмораспределителя на переменный ток частотой 50 Гц и напряжение 220В, климатического исполнения УХЛ, категории размещения 4:
Пневмоблок ПБУ7.10.226 УХЛ4 ТУ2-053-0224842-008-89
То же для климатического исполнения О: Пневмоблок ПБУ7.10.226 04 ТУ2-053-0224842-008-89. |
|
ПБУ7.10
ПБУ7.20
