| Назначение пневмодросселя
Дроссели пневматичесие с обратным клапаном предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических системах управления и приводах.
Основные характеристики пневмодросселей
| Параметр |
Нормы для типоразмеров |
П-ДК-4-1
П-ДК-4-2 |
П-ДК-6-1
П-ДК-6-2 |
П-ДК-10-1
П-ДК-10-2 |
П-ДК-16-1
П-ДК-16-2 |
П-ДК-20-1
П-ДК-20-2 |
| Условный проход, мм |
4 |
6 |
10 |
16 |
20 |
| Диапазон рабочих давлений, МПа |
0,1-1,0 |
| Пропускная способность Kv через открытый дроссель при закрытом обратном клапане, м3/ч, не менее |
0,16 |
0,4 |
1,0 |
2,0 |
3,00 |
| Пропускная способность Kv через открытый обратный клапан при закрытом дросселе, м3/ч, не менее |
0,25 |
0,56 |
1,50 |
2,80 |
4,50 |
| Масса, кг, не более |
0,06 |
0,13 |
0,20 |
0,27 |
0,55 |
Присоединение: исп.1
исп.2 |
G1/8-A
К1/8" |
G1/4_A
К1/4" |
G3/8-A
К3/8" |
G1/2-A
К1/2" |
G3/4_A
К3/4" |
| Параметр |
Нормы для типоразмера П-ДК-2,5 |
| Условный проход, мм |
2,5 |
Давление, МПа
-номинальное
-минимальное |
1,0
0,14 |
| Пропускная способность Kv через открытый дроссель при закрытом обратном клапане, м3/ч, не менее |
0,063 |
| Пропускная способность Kv через открытый обратный клапан при закрытом дросселе, м3/ч, не менее |
0,115 |
| Диапазон регулирования расхода при давлении на входе 0,4 МПа, л/мин |
0,04_70 |
| Масса, кг |
0,055 |
Устройство и работа
Пневмодроссель с обратным клапаном состоит из обратного клапана в виде незакрепленной мембраны и дроссельной пары, включающей цилиндрическое отверстие во втулке и конус регулировочного винта.
При подаче сжатого воздуха в присоединительное отверстие "1" мембрана под действием давления перекрывает свободный проход в присоединительное отверстие с маркировкой "2", в которое воздух попадает через регулируемый зазор в дроссельной паре.
При обратном потоке мембрана под действием давления воздуха прогибается и пропускает основной поток воздуха к отверстию "1". При этом небольшое количество воздуха проходит также и через зазор в дроссельной паре.
Указания по эксплуатации
Пневмодроссели предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
Варианты исполнения
| Обозначение |
Варианты исполнения |
П-ДК-ХХ-Х-ХХХ Х |
Условный проход, мм |
П-ДК-ХХ-Х-ХХХ Х |
Вид присоединительной резьбы |
П-ДК-ХХ-Х-ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Пример обозначения при заказе
Пример записи условного обозначения дросселя с условным проходом 6 мм, с присоединительной резьбой К1/4° по ГОСТ 6111, климатического исполнения УХЛ, категории размещения 4:
П-ДК-6-2 УХЛ4 ТУ4151-008-00221287_99
То же с присоединительной резьбой G1/4_A по ГОСТ 6357:П-ДК-6-1 |
|
Фото Пневмодросселя
Пневмосхема

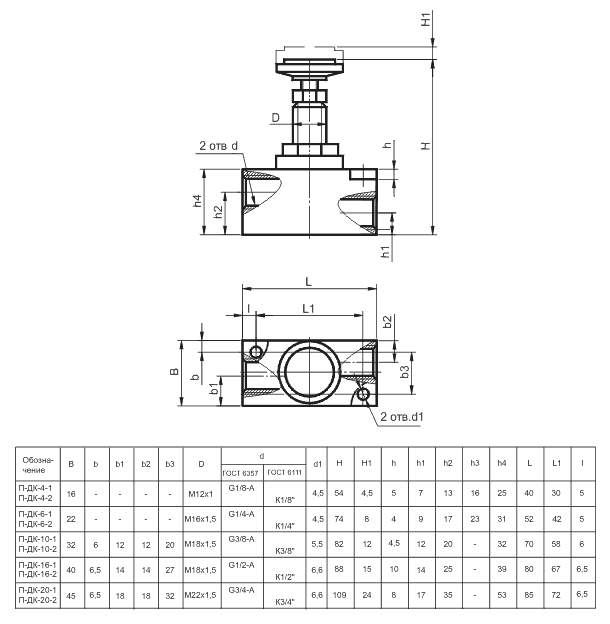

Габаритный чертеж Пневмодросселя
