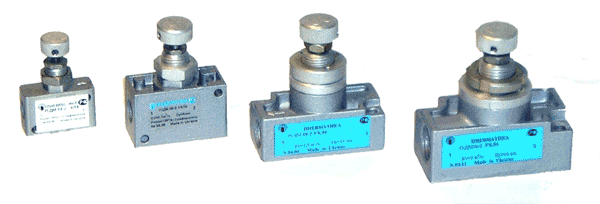

| Назначение пневмодросселя
Дроссели пневматические с обратным клапаном предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических системах управления и приводах.
Основные характеристики пневмодросселей
| Параметр |
Нормы для типоразмеров |
| П-ДМ04-2 |
П-ДМ06-2 |
П-ДМ10-2 |
П-ДМ16-2 |
П-ДМ25-2 |
| Условный проход, мм |
4 |
6 |
10 |
16 |
25 |
| Пропускная способность Kv через открытый дроссель при закрытом обратном клапане, м3/ч, не менее |
0,16 |
0,35 |
0,90 |
1,70 |
4,00 |
| Пропускная способность Kv через открытый обратный клапан, м3/ч, не менее |
0,32 |
0,70 |
1,80 |
3,00 |
7,00 |
| Давление открывания обратного клапана, МПа (кгс/см2), не более |
0,03 (0,3) |
| Утечка воздуха в направлении дросселирования при закрытом дросселе, в диапазоне рабочих давлений, см3/мин, не более |
32 |
40 |
63 |
80 |
125 |
| Масса, кг, не более |
0,06 |
0,13 |
0,20 |
0,27 |
0,55 |
| Присоединение по ГОСТ6111-52 |
К1/8" |
К1/4" |
К3/8" |
К1/2" |
К1" |

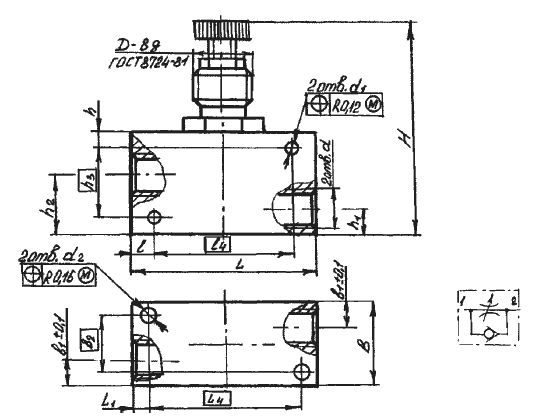

Размеры, мм: L
B
H
D |
40
20
60
M12х1,0 |
60
25
80
M16х1,5 |
70
32
90
M18х1,5 |
80
40
100
M18х1,5 |
105
50
125
M27х1,5 |
Устройство и работа
Конструкция пневмодросселя с обратным клапаном приведена на рис.
Сжатый воздух подводится к отверстию в. Манжета 2 прижимается к седлу 8 давлением воздуха, и поток воздуха проходит к отверстию г через кольцевой зазор, образованный конусом дросселя 6 и седлом 8.
Седло поджато к корпусу 1 пружиной 7.
Указания по применению
Настройка пневмодросселя на определенный расход производится вращением регулировочной ручки, положение которой можно фиксировать гайкой.
При изменении направления потока воздуха манжета отходит от седла в корпусе, обеспечивая свободный проход воздуха в обратном направлении.
Пневмодроссель монтируется непосредственно на трубопроводе в любом пространственном положении.
Стрелка на корпусе указывает направление потока сжатого воздуха, при котором клапан закрыт и воздух дросселируется.
Стрелка на регулировочной ручке указывает направление вращения, соответствующее уменьшению расхода воздуха
Пример обозначения при заказе
Пример обозначения при заказе пневмодросселя с обратным клапаном П-ДМ с условным проходом 16 мм, с конической присоединительной резьбой, климатического исполнения УХЛ, категории размещения 4:
Пневмодроссель П-ДМ16-2 УХЛ4 |
|
