| Назначение
Пневмопедали трех- и пятилинейные с условным проходом (Ду) 6 мм, двухпозиционные с пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства: цилиндрический золотник с эластичными уплотнениями.
Номинальное давление 1,0МПа.
Присоединение: резьбовые отверстия в корпусе распределителя.
Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50оС.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
Пневмораспределители устанавливаются в горизонтальном положении.
Основные характеристики пневмопедали
|
Наименование изделия
|
Присоединение, дюйм
|
Пропускная способность Кv*, не менее м3/ч
|
Пневмосхема / Исполение
|

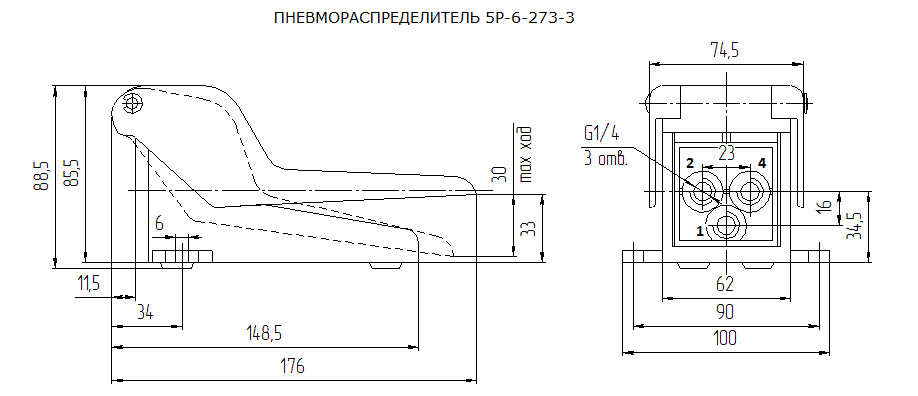

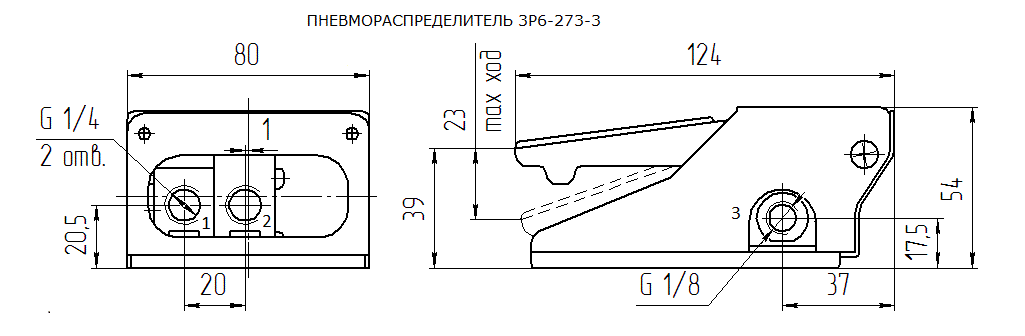

Габаритный чертеж
пневмопедали
|
|
3Р-6-273-3
|
G1/4"
|
0,75
|
пневмопедаль трехлинейная двухпозиционная, с пружинным вовзвратом в исходное положение |
 |
|
5Р-6-273-3
|
G1/4"
|
0,75
|
пневмопедаль пятилинейная двухпозиционная, с пружинным вовзвратом в исходное положение |
 |
*-Kv определяется по ГОСТ 14691
**-Присоединение атмосферных пневмолиний «3» и «5», дюйм
|
|
Структура
обозначения
пневмопедалей
Каталог
Пневмопедаль 3Р-6-273-3 и 5Р-6-273-3 |
