| Назначение
Распределители трехлинейные с условным проходом (Ду) 12, 16, 20, 25, 32, 40 мм, двухпозиционные, с пневматическим и электропневматическим односторонним управлением и ручным дублированием, пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения.
Данная серия двухпозиционных пневмораспределителей с большими диаметрами условных проходов расчитана на работу с
цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра.
Основные характеристики
Конструкции распределительного устройства: клапанного типа.
Присоединение:
- стыковое нижнее, с плитой;
- резьбовое К3/8”, К1/2”, К3/4”, К1”, К11/4”, К11/2”, с плитой для трубного монтажа, трубы в стороны.
Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм2/с (сСт) при температуре 50оС.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.
Расположение: могут быть установлены в любом пространственном положении.
Распределители изготавливаются нормально закрытого исполнения, но могут быть использованы как нормально-закрытые (НЗ), так и нормально-открытые (НО).
При использовании распределителя по схеме НО исполнения, назначение отверстий «1» и «3» меняются. Для распределителей с электропневматическим управлением необходимо переходную плиту, совместно с клапаном пилотом, развернуть на 180о.
Номинальное напряжение питания, В:
-постоянного тока: 12, 24, 48, 110;
-переменного тока частотой 50Гц: 24, 110, 220, 380;
-переменного тока частотой 60Гц: 110, 220.
Номинальное давление 1 МПа.
| Обозначение |
Условный проход, мм |
Пропускная способность, м3/ч, не менее |
Присоединение |
Масса, кг |

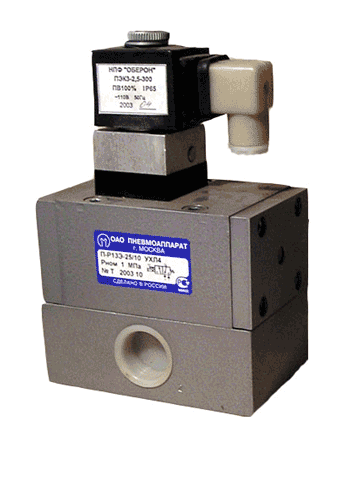

| С электропневмоуправлением П-Р13Э |
| П-Р13Э-12/10 |
12 |
3,7 |
К3/8" |
2,19 |
| П-Р13Э-16/10 |
16 |
К1/2" |
2,19 |
| П-Р13Э-16/10-01 |
стыковое нижнее |
2,15 |
| П-Р13Э-20/10 |
20 |
9,3 |
К3/4" |
4,18 |
| П-Р13Э-25/10 |
25 |
К1" |
4,18 |
| П-Р13Э-25/10-01 |
стыковое нижнее |
4,08 |
| П-Р13Э-32/10 |
32 |
15,0 |
К11/4" |
8,78 |
| П-Р13Э-40/10 |
40 |
К11/2" |
8,78 |
| П-Р13Э-40/10-01 |
стыковое нижнее |
8,78 |

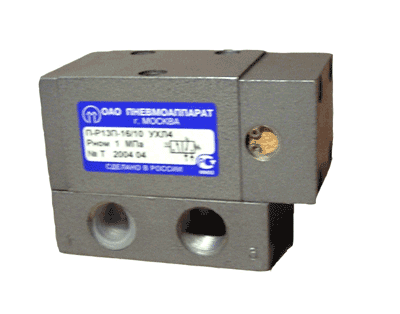

| С пневмоуправлением П-Р13П |
| П-Р13П-12/10 |
12 |
3,7 |
К3/8" |
1,46 |
| П-Р13П-16/10 |
16 |
К1/2" |
1,46 |
| П-Р13П-16/10-01 |
стыковое нижнее |
1,42 |
| П-Р13П-20/10 |
20 |
9,3 |
К3/4" |
3,27 |
| П-Р13П-25/10 |
25 |
К1" |
3,27 |
| П-Р13П-25/10-01 |
стыковое нижнее |
3,17 |
| П-Р13П-32/10 |
32 |
15,0 |
К11/4" |
7,60 |
| П-Р13П-40/10 |
40 |
К11/2" |
7,10 |
| П-Р13П-40/10-01 |
стыковое нижнее |
7,10 |
|
|
ПНЕВМОРАСПРЕДЕЛИТЕЛЬ П-Р13Э..
П-Р13П..
Габаритный чертеж
П-Р13П-хх-01
Габаритный чертеж
П-Р13П-хх
Габаритный чертеж
П-Р13Э-хх
Габаритный чертеж
П-Р13Э-хх-01
